Główne cechy
- Częstotliwość pracy ISM 2,4 GHz
- Pełna zgodność ze specyfikacjami 2.4G IEEE 802.15.4 / ZigBee
- Obsługa szyfrowania AES-128 dla komunikacji bezprzewodowej
- Zasięg transmisji bezprzewodowej do 700 m (domyślnie)
- Regulowana moc wyjściowa transmisji RF
- Fizyczne kanały połączeń: 6 wejść cyfrowych i 4 wyjścia przekaźnikowe
- Wspierane 280 logicznych kanałów połączeń
- Konfigurowalne powiązanie I/O
- Ustawienie bezpiecznej wartości DO dla monitorowania rozłączenia bezprzewodowego
- Ochrona przed przepięciami i ESD
- Montaż na szynie DIN
Wprowadzenie

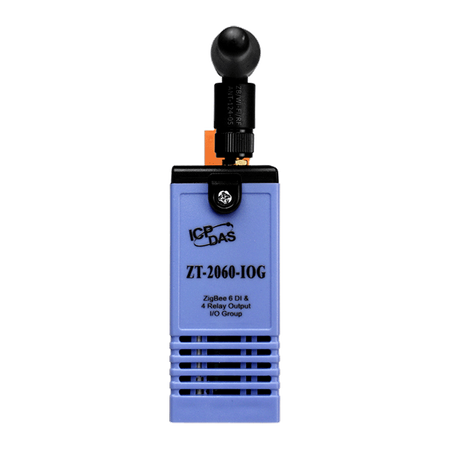

Seria ZT-20xx-IOG (nazywana ZT-IOG) to seria bezprzewodowych modułów komunikacyjnych ZigBee z wejściami cyfrowymi i wyjściami cyfrowymi. Skrót „IOG” w nazwie ZT-IOG oznacza grupę I/O i wskazuje na moduły z wielopunktowymi połączeniami I/O. Moduł ZT-2060-IOG to jeden z serii ZT-20xx-IOG, który oferuje 6 kanałów wejść cyfrowych i 4 kanały wyjść przekaźnikowych. Użytkownik może łatwo skonfigurować moduł jako koordynator ZigBee lub router ZigBee za pomocą przełączników zewnętrznych. Koordynator ZigBee będzie pełnił rolę centrum przetwarzania i dystrybucji wiadomości. Innymi słowy, gdy tylko jakiekolwiek wejście cyfrowe dowolnego modułu ZT-IOG zmieni stan kanału, natychmiast wyśle zdarzenie i prześle je do koordynatora ZigBee, aby przeprowadzić obliczenia logiki aktualizacji I/O w celu określenia stanów wyjść cyfrowych systemu ZT-IOG. Następnie koordynator ZigBee będzie okresowo rozsyłał wiadomości do wszystkich modułów routerów ZigBee ZT-IOG, aby zsynchronizować stany wszystkich kanałów wyjściowych, realizując funkcję wielopunktowego połączenia I/O.
Zastosowania
| Product Range: | ZigBee |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | 4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | 4 kV Contact for Power Line, Communication Line and each Channel, 8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
4 x Relay Output |
ZigBee | |
| ZigBee: Antenna: | 2.4 GHz, 5 Omni-Directional |
| ZigBee: Max. Slaves: | 255 |
| ZigBee: Standard: | ZigBee 2007 Pro |
| ZigBee: Transmission Power: | 11 dBm (Default, FCC Certificated); Max. 19 dBm |
| ZigBee: Transmission Distance (LoS): | 700 m (Typical) |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 6 |
| Wejście cyfrowe: Typ: | Isolated, Wet Contact |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wejście cyfrowe: ON Poziom napięcia: | Wet: +3.5 VDC ~ +30 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | Wet: Max. +1 VDC |
| Digital Input: Input Impedance: | 3 kΩ, 0.33 W |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 4 |
| Wyjście przekaźnikowe: Typ: | Power Relay, Form A |
| Relay Output: Contact Rating: | 5 A @ (250 VAC/30 VDC) |
| Relay Output: Release Time: | Max. 5 ms at Rated Voltage |
| Relay Output: Electrical Endurance: | Resistive Load: 100,000 ops. min. (10 ops/minute) |
| Relay Output: Mechanical Endurance: | At No Load: 20,000,000 ops. min. (300 ops/minute) |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | Max. 1.4 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 94 x 110 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
