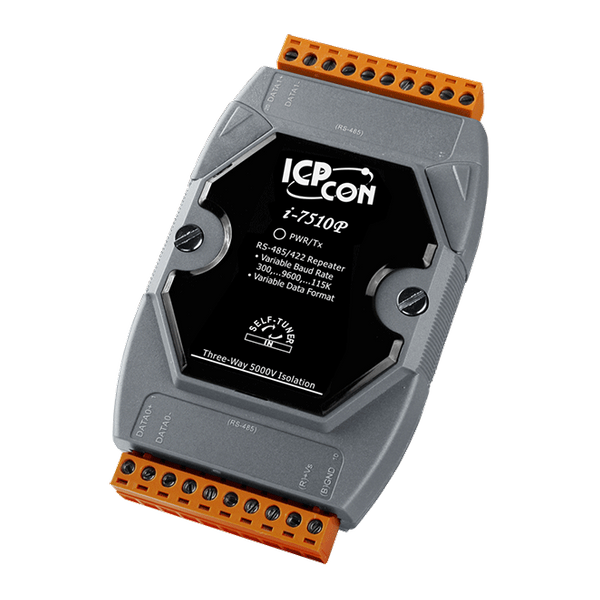

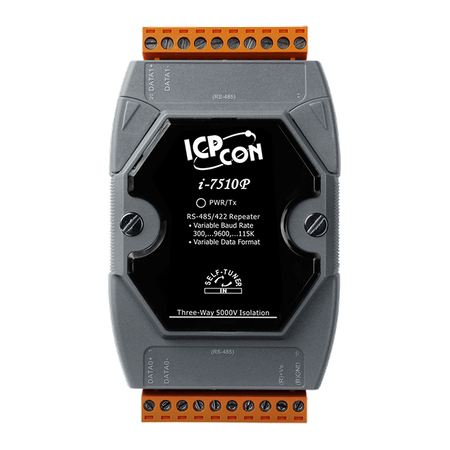

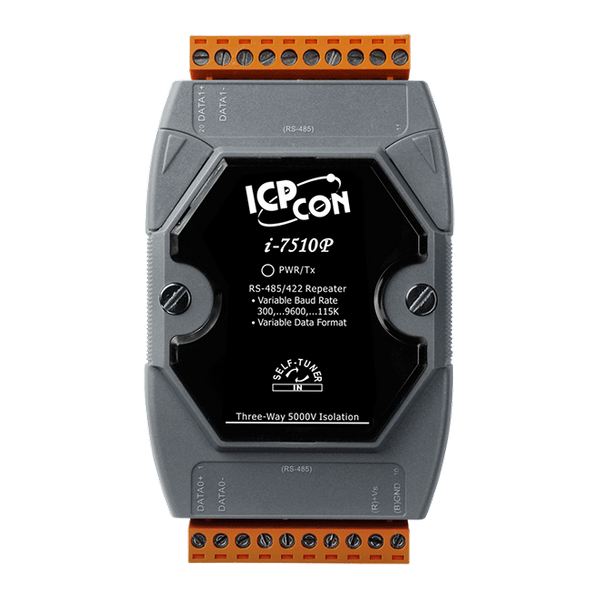

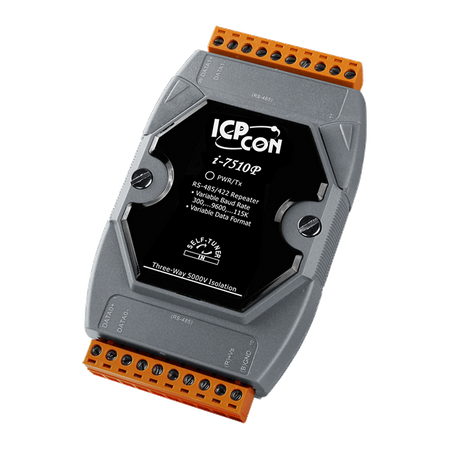

Name: I-7510P-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Automatyczna kontrola kierunku RS-485
• Prędkość transmisji do 115200 bps
• Ochrona ESD dla linii danych RS-485
• 3-kierunkowa izolacja 5000 VDC (IEC 60664-1 sekcja 6.1.2.2.1.)

Wprowadzenie

Moduł I-7510P zapewnia 3-kierunkową izolację optyczną między jednym urządzeniem zasilanym RS-485 a resztą systemu. Może być również używany jako repeater do rozszerzenia transmisji istniejącej sieci. Dodatkowo, system RS-485 można rozszerzyć poza ograniczenie 256 węzłów narzucone przez standard. Może również służyć do konwersji sygnału RS-485 z 2-przewodowego na inny i odwrotnie.

Moduł I-7510P jest dokładnie taki sam jak I-7510, z wyjątkiem strony izolacji. Strona izolacyjna I-7510 znajduje się w obwodzie interfejsu wejściowego, ale strona izolacyjna I-7510P znajduje się w obwodzie interfejsu wejściowego i wyjściowego. Innymi słowy, I-7510P to 3-kierunkowy moduł repeatera izolacyjnego.

Parametry techniczne:

Product Range:	Repeater
Izolacja
Isolation: Intra-module Isolation:	3-way 5 kV Isolated
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	300 ~ 115200 bps
Power
Power: Input Range:	+12 VDC ~ +48 VDC
Power: Consumption:	2.2 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	72 x 35 x 122 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
