Główne cechy
- Włącza dowolne urządzenie szeregowe RS-422/485 w Ethernet
- Tryby aplikacji: Wirtualny COM, Serwer TCP, Klient TCP
- VxComm Utility wspiera 32/64-bitowy Windows 7 SP1/10/2012/2016
- Maks. połączenia: zalecane 1 gniazdo na port szeregowy
- Obsługuje aplikacje połączenia w parze (mostek szeregowy, tunel szeregowy)
- Obsługuje odpowiadacz UDP do wykrywania urządzeń (wyszukiwanie UDP)
- Mały serwer WWW do konfiguracji (HTTP)
- Zasilanie: blok terminali DC
- Automatyczne sterowanie kierunkiem RS-485
- Izolacja sygnałów
Wprowadzenie

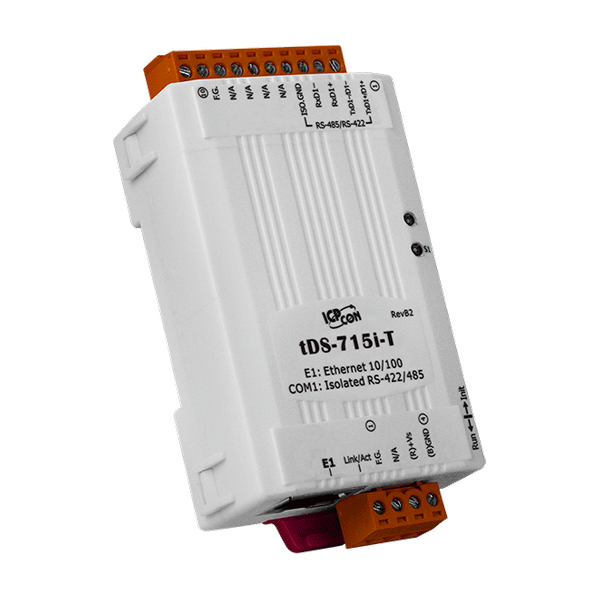

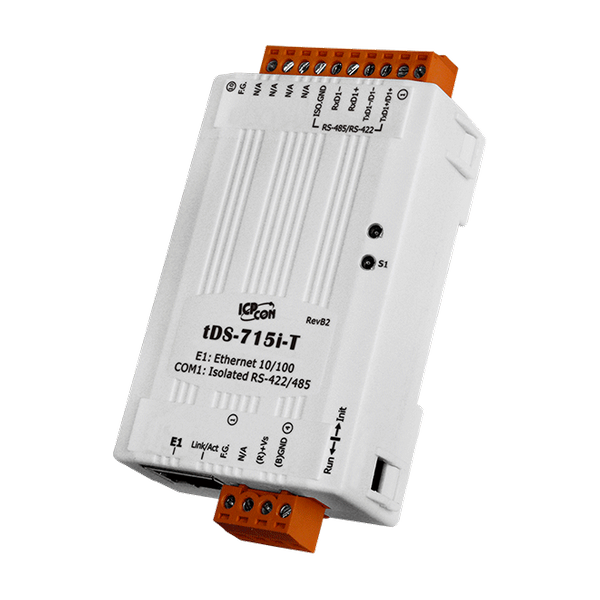

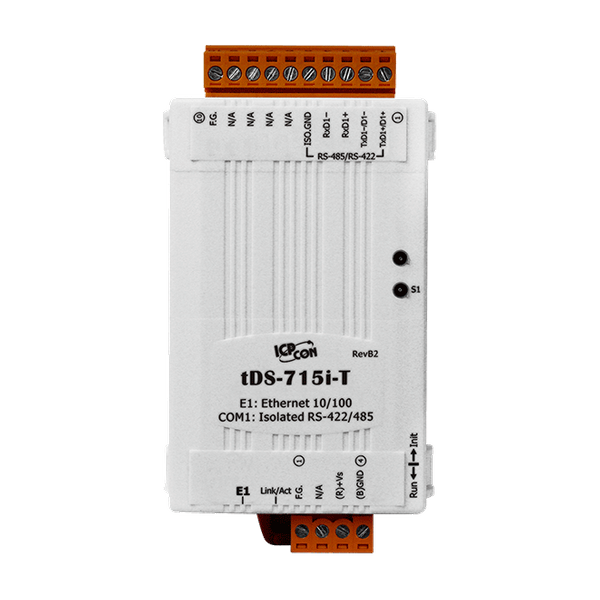

Seria tDS-700 to serwery urządzeń z serii RS-232 i RS-422/485 na Ethernet, zaprojektowane w celu dodania łączności Ethernet i Internet do dowolnego urządzenia szeregowego RS-232 i RS-422/485 oraz wyeliminowania ograniczenia długości kabla komunikacji szeregowej. Przy użyciu sterownika/utility VxComm, wbudowany port COM serii tDS-700 może być wirtualizowany do standardowego portu COM w systemie Windows. Użytkownicy mogą zatem przejrzyście uzyskiwać dostęp lub monitorować urządzenia szeregowe przez Internet/Ethernet bez modyfikacji oprogramowania.
Serwery urządzeń tDS-700 mogą być użyte do tworzenia zastosowań połączenia w parze (oraz mostka szeregowego czy tunelu szeregowego), mogą też przesyłać dane przez TCP/IP między dwoma urządzeniami szeregowymi, co jest użyteczne podczas łączenia komputerów mainframe, serwerów lub innych urządzeń szeregowych, które nie mają własnej funkcji Ethernet. Dzięki niezależności protokołów i elastyczności, tDS-700 spełnia wymagania praktycznie każdej aplikacji sieciowej.
Protokół DHCP minimalizuje błędy konfiguracji spowodowane ręcznym przypisaniem adresu IP, np. konflikty adresów spowodowane przypisaniem jednego adresu IP do więcej niż jednego komputera lub urządzenia jednocześnie. tDS-700 wspiera funkcję klienta DHCP, co pozwala tDS-700 łatwo uzyskać niezbędne informacje konfiguracyjne TCP/IP z serwera DHCP. Ponadto tDS-700 zawiera odpowiadacz UDP, który przesyła informacje o adresie IP w odpowiedzi na wyszukiwanie UDP z narzędzia VxComm Utility, co sprawia, że zarządzanie lokalne jest bardziej efektywne.
tDS-700 posiada potężny 32-bitowy MCU umożliwiający efektywne zarządzanie ruchem sieciowym. Posiada także wbudowany serwer WWW, który dostarcza intuicyjny interfejs zarządzania webowego umożliwiający użytkownikom modyfikację ustawień modułu, w tym DHCP/Statycznego IP, bramy/maski i portów szeregowych.
Dzięki niewielkim rozmiarom, tDS-700 maksymalnie oszczędza miejsce, co pozwala na łatwą instalację w dowolnym miejscu, nawet bezpośrednio przymocowaną do urządzenia szeregowego lub wbudowaną w maszynę.
Seria tDS-700 zawiera także wbudowany watchdog CPU, który automatycznie resetuje CPU, jeśli wbudowane oprogramowanie działa nieprawidłowo, lub jeśli nie ma komunikacji między tDS-700 a hostem przez określony czas (timeout systemu). Jest to istotna cecha, która zapewnia ciągłą pracę tDS-700, nawet w trudnych warunkach. Ponadto seria tDS-700 (dla wersji "i") ma także 3000 VDC izolację oraz ochronę ESD +/-4 kV, która odprowadza potencjalnie szkodliwy ładunek od wrażliwego układu, chroniąc moduł i sprzęt przed nagłymi i chwilowymi przepięciami prądu.
tDS-700 jest zaprojektowany do ultra-niskiego zużycia energii, co redukuje ukryte koszty wynikające ze wzrostu cen paliwa i energii elektrycznej, szczególnie gdy masz zainstalowane ogromne ilości serwerów urządzeń. Zmniejszenie ilości zużywanej energii, wybierając energooszczędny sprzęt, może mieć pozytywny wpływ na utrzymanie zielonego środowiska.
Serwery urządzeń tDS-700 mogą być użyte do tworzenia zastosowań połączenia w parze (oraz mostka szeregowego czy tunelu szeregowego), mogą też przesyłać dane przez TCP/IP między dwoma urządzeniami szeregowymi, co jest użyteczne podczas łączenia komputerów mainframe, serwerów lub innych urządzeń szeregowych, które nie mają własnej funkcji Ethernet. Dzięki niezależności protokołów i elastyczności, tDS-700 spełnia wymagania praktycznie każdej aplikacji sieciowej.
Protokół DHCP minimalizuje błędy konfiguracji spowodowane ręcznym przypisaniem adresu IP, np. konflikty adresów spowodowane przypisaniem jednego adresu IP do więcej niż jednego komputera lub urządzenia jednocześnie. tDS-700 wspiera funkcję klienta DHCP, co pozwala tDS-700 łatwo uzyskać niezbędne informacje konfiguracyjne TCP/IP z serwera DHCP. Ponadto tDS-700 zawiera odpowiadacz UDP, który przesyła informacje o adresie IP w odpowiedzi na wyszukiwanie UDP z narzędzia VxComm Utility, co sprawia, że zarządzanie lokalne jest bardziej efektywne.
tDS-700 posiada potężny 32-bitowy MCU umożliwiający efektywne zarządzanie ruchem sieciowym. Posiada także wbudowany serwer WWW, który dostarcza intuicyjny interfejs zarządzania webowego umożliwiający użytkownikom modyfikację ustawień modułu, w tym DHCP/Statycznego IP, bramy/maski i portów szeregowych.
Dzięki niewielkim rozmiarom, tDS-700 maksymalnie oszczędza miejsce, co pozwala na łatwą instalację w dowolnym miejscu, nawet bezpośrednio przymocowaną do urządzenia szeregowego lub wbudowaną w maszynę.
Seria tDS-700 zawiera także wbudowany watchdog CPU, który automatycznie resetuje CPU, jeśli wbudowane oprogramowanie działa nieprawidłowo, lub jeśli nie ma komunikacji między tDS-700 a hostem przez określony czas (timeout systemu). Jest to istotna cecha, która zapewnia ciągłą pracę tDS-700, nawet w trudnych warunkach. Ponadto seria tDS-700 (dla wersji "i") ma także 3000 VDC izolację oraz ochronę ESD +/-4 kV, która odprowadza potencjalnie szkodliwy ładunek od wrażliwego układu, chroniąc moduł i sprzęt przed nagłymi i chwilowymi przepięciami prądu.
tDS-700 jest zaprojektowany do ultra-niskiego zużycia energii, co redukuje ukryte koszty wynikające ze wzrostu cen paliwa i energii elektrycznej, szczególnie gdy masz zainstalowane ogromne ilości serwerów urządzeń. Zmniejszenie ilości zużywanej energii, wybierając energooszczędny sprzęt, może mieć pozytywny wpływ na utrzymanie zielonego środowiska.
Zastosowania
Automatyka fabryczna, Automatyka budynkowa i domowa, Zdalna diagnoza i zarządzanie
Parametry techniczne:
Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
CPU Module: CPU: | 32-bit ARM |
ETHERNET | |

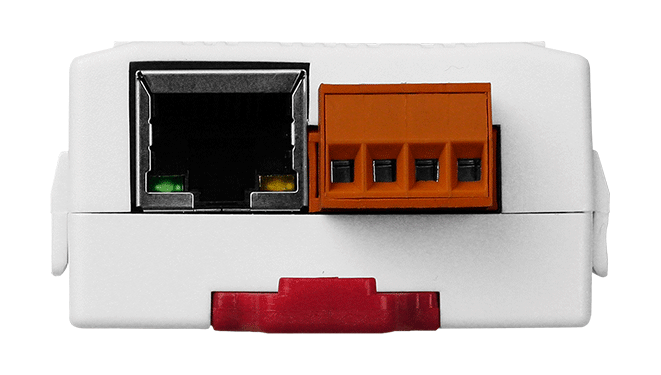

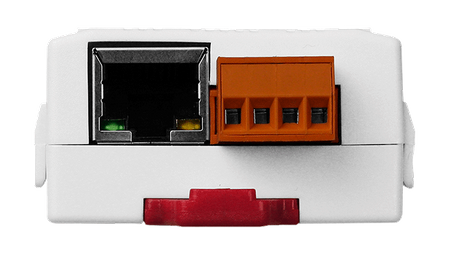

Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) |
Porty COM | |
Porty COM: Porty: | 1 x RS-485/422 |
Porty COM: Szybkość transmisji: | 115200 bps Max. |
COM Ports: Bias Resistor: | Yes, 1 KΩ |
COM Ports: Parity: | None, Odd, Even, Mark, Space |
COM Ports: Data Bit: | 5, 6, 7, 8 |
COM Ports: Stop Bit: | 1, 2 |
COM Ports: Node Address: | 254 (max.) |
Power | |
Power: Consumption: | 0.07 A @ 24 VDC |
Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
Mechanical: Casing: | Plastic |
Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
