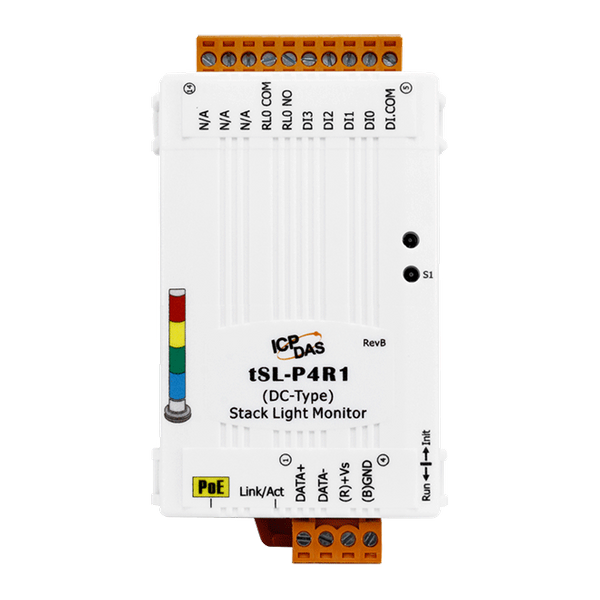

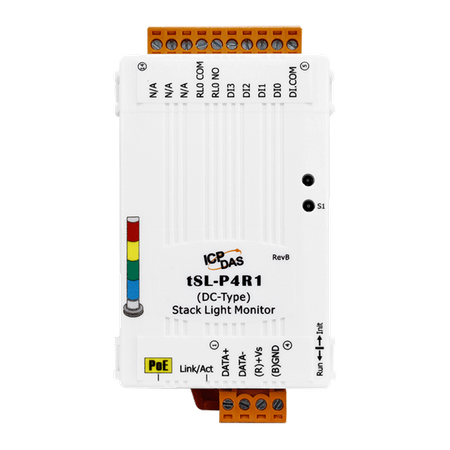

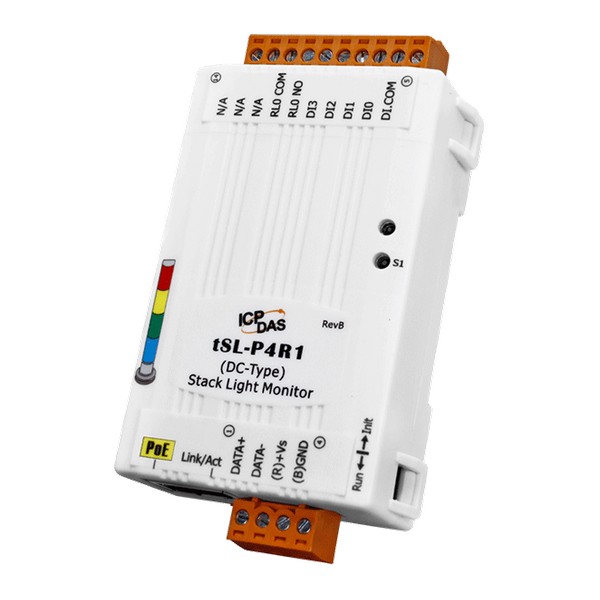

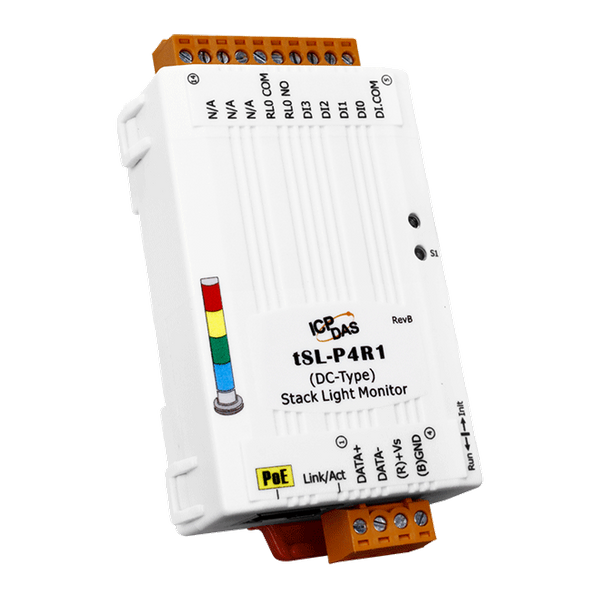

Name: tSL-P4R1
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wykrywanie statusu każdego segmentu kolorystycznego: Włączony, Wyłączony lub Migający
6-kanałowe wejście cyfrowe DC i 1-kanałowe wyjście przekaźnikowe alarmu
Zgodność ze standardami IEEE802.11b/g/n
Wsparcie dla trybów infrastruktury i limit-AP dla sieci bezprzewodowych
Monitorowanie statusu dla zdefiniowanych przez użytkownika kombinacji wielu segmentów kolorystycznych
Raportowanie czasu trwania poprzedniego statusu
Obsługuje protokoły Modbus RTU, Modbus TCP i MQTT
Zawiera interfejsy komunikacyjne RS-485/Ethernet
Posiada redundantne zasilanie: PoE (IEEE 802.3af, klasa 1) oraz wejście DC
Interfejs konfiguracji oparty na przeglądarce internetowej oraz aktualizacja oprogramowania układowego przez Ethernet
Wyjście przekaźnikowe dla urządzeń alarmowych

Wprowadzenie

Głównym celem zarządzania statusami maszyn jest zmniejszenie ilości przestojów oraz obniżenie kosztów produkcji. Najprostszym sposobem na osiągnięcie tego jest zainstalowanie inteligentnego modułu tSL-P4R1 od ICPDAS, który monitoruje wyjścia wskaźników maszyny bez wpływu na działanie sprzętu, pozwalając w ten sposób na opanowanie bieżącego etapu pracy maszyny oraz zapewnienie terminowego wsparcia systemu logistyki w celu osiągnięcia celów produkcji.

Moduł tSL-P4R1 to moduł monitorowania sygnalizacji świetlnej, który obejmuje 4-kanałowe wejście cyfrowe DC oraz 1-kanałowe wyjście przekaźnikowe, które można używać do monitorowania statusu sygnalizacji świetlnej maszyny MES (System realizacji produkcji). Moduł może wykrywać status każdego segmentu kolorystycznego sygnalizacji świetlnej jako wyłączony, włączony lub migający. Oprócz wykrywania statusu każdego indywidualnego segmentu kolorystycznego, może również definiować status kombinacji wielu segmentów kolorystycznych, w tym możliwość raportowania czasu trwania poprzedniego statusu. Integrując moduł tSL-P4R1 ze swoim systemem, łatwo jest wdrożyć monitorowanie statusu sygnalizatora świetlnego na MES za pomocą oprogramowania SCADA, aby poprawić wykorzystanie maszyn i przepustowość.

Zastosowania

Automatyka przemysłowa
Automatyzacja maszyn
Zdalna konserwacja
Zdalna diagnostyka
Urządzenia testujące

Parametry techniczne:

Product Range:	Stack Light Monitor
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (2.3 seconds), Communication (Programmable)
System
System: Security:	IP filter (whitelist) and Password (web)
Izolacja
Isolation: Intra-module Isolation:	3750 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±2 kV for Power
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	S1: System indicator , E1: PoE indicator (Green) , Link/Act (Yellow)
Wejście cyfrowe
Digital Input: Able to detect the status of each color segment: ON, OFF, or Flashing:	Yes
Wejście cyfrowe: Kanały:	4
Wejście cyfrowe: Typ:	Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source
Wejście cyfrowe: ON Poziom napięcia:	+10 VDC ~ 50 VDC
Wejście cyfrowe: OFF Poziom napięcia:	+4 V Max.
Wejście cyfrowe: Izolacja:	3750 VDC
Digital Input: Input Impedance:	10 kΩ, 0.5 W
Digital Input: Overvoltage Protection:	70 VDC
Digital Input: Low Pass Filter:	0 ~ 6500 ms, programmable
Digital Input: Max. Stack Light Flashing Speed:	3 kHz
Digital Input: Report Duration of Previous Status:	Yes, 10 ~ 65500 ms
Digital Input: Status monitoring for user-defined combinations of multiple color segments:	Max. 81 combinations
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	1
Wyjście przekaźnikowe: Typ:	Power Relay, Form A (SPST N.O.)
Relay Output: Contact Rating:	5 A @ 250 VAC or 5 A @ 30 VDC
Relay Output: Operate Time:	6 ms
Relay Output: Release Time:	3 ms
Relay Output: Electrical Endurance:	VDE: , 5 A @ 250 VAC 30,000 ops (10 ops/minute) at 75°C , 5 A @ 30 VDC 70,000 ops (10 ops/minute) at 75°C , UL: , 5 A @ 250 VAC/30 VDC 6,000 ops , 3 A @ 250 VAC/30 VDC 100,000 ops
Relay Output: Mechanical Endurance:	20,000,000 ops at no load (300 ops/minute)
Relay Output: Power on Value:	Yes, Programmable
Relay Output: Safe Value:	Yes, Programmable
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators)
Porty COM
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Protocol:	Modbus/RTU, Modbus TCP and MQTT
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	Terminal Block: +10 ~ +48 VDC , PoE: IEEE 802.3af, Class 1
Power: Consumption:	PoE: 1 W Max. , Non-PoE: 0.9 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	52 x 98 x 27 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
