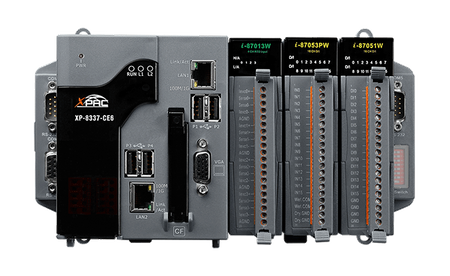

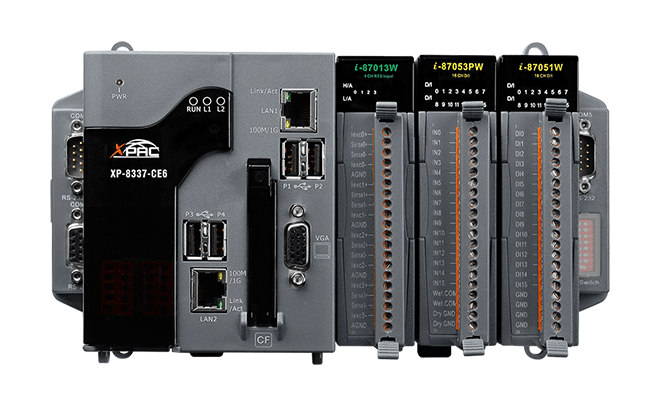

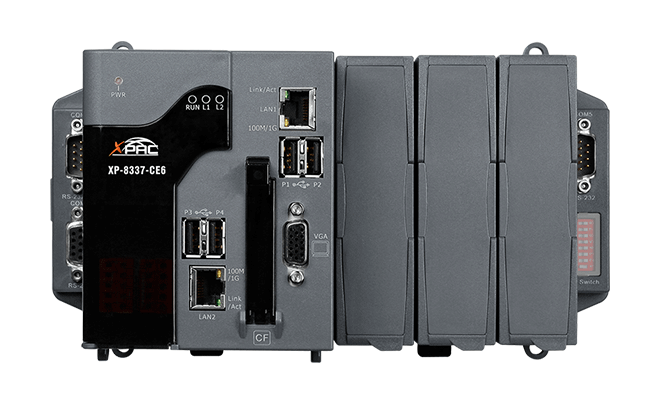

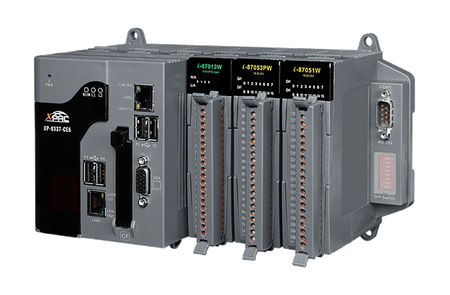

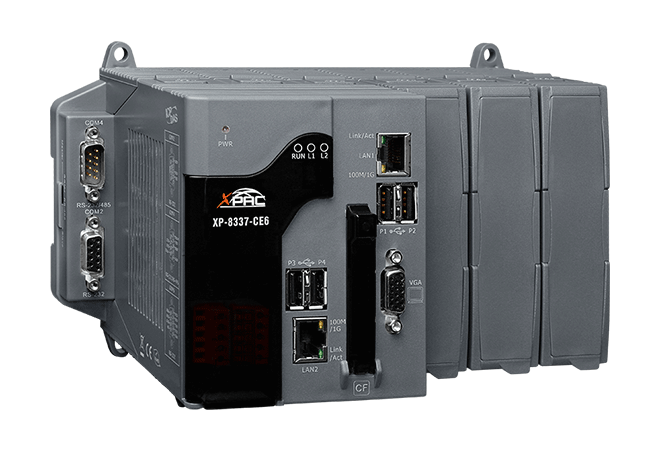

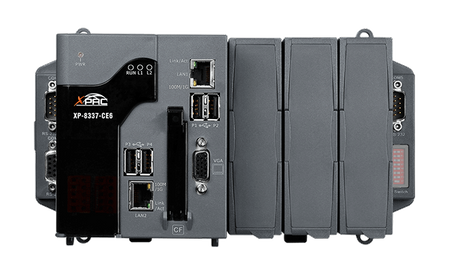

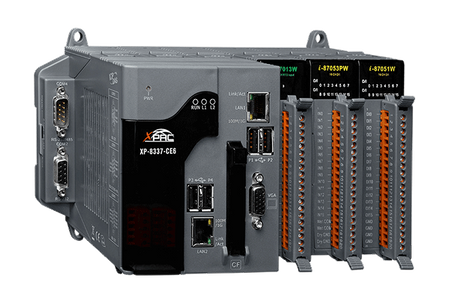

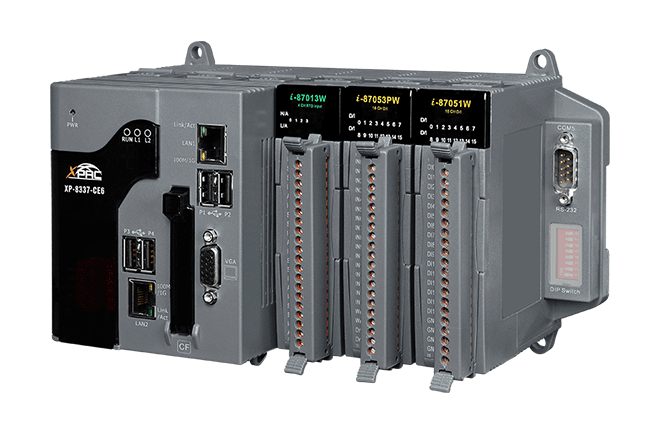

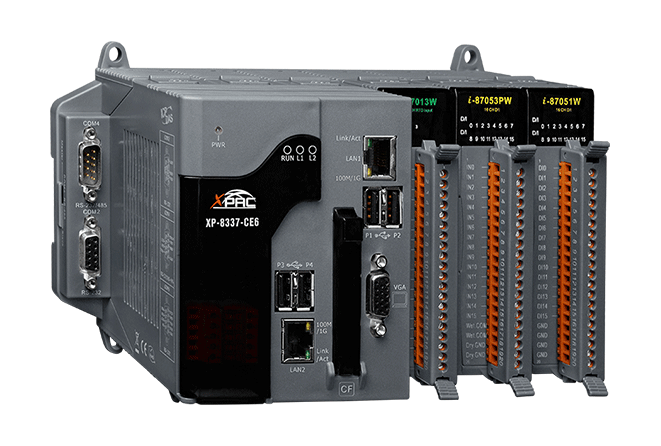

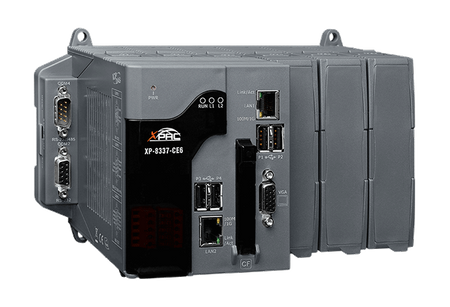

Name: XP-8337-CE6
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• x86 CPU, 1.0 GHz, dwurdzeniowy
• Windows CE 6.0
• Wbudowany ISaGRAF Ver.3 SoftLogic (IEC 61131-3)
• Twarda zdolność czasu rzeczywistego
• Wyjście portu VGA
• Modbus RTU/TCP (Master, Slave)
• Obsługa eLogger HMI
• Obsługa kontroli ruchu: Using I-8094F/8094/8092F
• Redundantne wejścia zasilania

Wprowadzenie

Seria XP-8x37-CE6 (XP-8037-CE6/XP-8137-CE6/XP-8337-CE6/XP-8737-CE6) to nowa generacja kontrolerów ISaGRAF PAC od ICP DAS. Każdy z nich jest wyposażony w procesor x86 (1 GHz) dwurdzeniowy, działający na systemie operacyjnym Windows Embedded CE 6.0, różnorodne porty wejścia/wyjścia (VGA, USB, Ethernet, RS-232/485) oraz zestaw gniazd I/O (0/1/3/7), które mogą być używane do integracji wysokowydajnych modułów równoległych I/O (seria I-8K o wysokim profilu) lub modułów szeregowych I/O (seria I-87K o wysokim profilu).

Korzyści z uruchamiania Windows CE 6.0 na urządzeniu XPAC obejmują rzeczywiste możliwości pracy w czasie rzeczywistym, mały rdzeń, szybki czas rozruchu, obsługę przerwań na głębszym poziomie oraz osiągalną deterministyczną kontrolę. Urządzenia XPAC są również w stanie uruchamiać ISaGRAF i oprogramowanie sterujące na PC, takie jak Visual Basic .NET, Visual C# itd., łącząc najlepsze cechy tradycyjnych PLC oraz komputerów PC zdolnych do pracy w środowisku Windows.

Uwaga:
ISaGRAF nie może działać na 64-bitowych systemach Windows 7/8.

Główne zalety w porównaniu z WP-8xx7 i VP-2xW7:
• Operacje myszy USB oraz komunikacja Ethernet są bardziej efektywne
(zużywają mniej zasobów CPU) w porównaniu do WP-8xx7 i VP-2xW7.
• Wielkość pamięci (Flash i SDRAM) w XP-8x37-CE6 jest większa niż w WP-8xx7 i VP-2xW7.

Funkcje ISaGRAF workbench Ver. 3.x obejmują:
• Standardowe otwarte języki programowania PLC IEC 61131-3 (LD, FBD, SFC, ST, IL) oraz Flow Chart (FC).
• Automatyczne skanowanie I/O
• Debugowanie online/kontrola/monitorowanie, symulacja offline
• Prosty graficzny HMI
• Obsługa eLogger HMI

Seria XPAC XP-8x37-CE6 obsługuje eLogger HMI:

Uruchamianie HMI i logiki sterowania w tym samym kontrolerze PAC

Zastosowania

Parametry techniczne:

Product Range:	XP-8x37-CE6
Software
Software: OS:	Windows CE 6.0
Software: Protocol:	• NET ID , • Redundancy Solution , • eLogger HMI , • Modbus TCP/IP Master , • Modbus TCP/IP Slave , • Modbus RTU/ASCII Master , • Modbus RTU Slave , • DCON Protocol , • User-defined Protocol , • I/O Type: DCON, Modbus RTU, and Modbus TCP/IP remote I/O , • FRnet I/O , • Web HMI , • Send Email , • Ebus , • SMS , • UDP Server & UDP Client , • TCP Client , • GPRS/SMS , • SQL Client , • CAN/CANopen , • CANopen Master , • HART Solutions , • FTP Client
Software: Development:	Embedded ISaGRAF Ver.3 SoftLogic (IEC 61131-3)
Software: Service:	FTP Server, ASP (Java Script, VB Script), SQL Compact Edition 3.5
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Portuguese, Russian, Italian, Korean, Japanese, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for eVC, Dll for Visual Studio.Net 2005/2008
Jednostka główna
Main Unit: CPU:	x86 CPU, 1.0 GHz, dual-core
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	2 GB DDR3 SDRAM
Main Unit: Storage:	32 GB Flash, 8 GB CF card (up to 32 GB)
Main Unit: Non-Volatile Memory:	16 KB EEPROM, 512 KB MRAM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA
Display: Resolution:	640 × 480, 800 × 480, 800 × 600, 1024 × 768
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power, 2 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	3
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes, (0 ~ 9)
HMI: DIP Switch:	8-bit for address
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100/1000 Base-TX (automatyczna negocjacja, Auto MDI/MDI-X, wskaźniki LED)
Porty COM
Porty COM: Porty:	2 x RS-232, 1 x RS-485 (izolowany 3000 VDC), 1 x RS-232/RS-485
USB
USB: Porty:	4 x USB 2.0
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Redundant Power Inputs:	Yes
Power: Consumption:	16.8 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	231 x 132 x 125 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
