Główne cechy
- Częstotliwość pracy ISM 2,4 GHz
- W pełni zgodny z 2,4G IEEE 802.15.4/ZigBee
- Wsparcie dla szyfrowania AES-128 w komunikacji bezprzewodowej
- Zasięg transmisji bezprzewodowej do 700 m (domyślnie)
- Regulowana moc wyjściowa transmisji RF
- Fizyczne kanały parowania z 14 cyfrowymi wejściami
- Wsparcie dla 280 logicznych kanałów parowania
- Konfigurowalna relacja parowania I/O
- Ochrona przed przepięciami i ESD
- Montaż na szynie DIN
Wprowadzenie

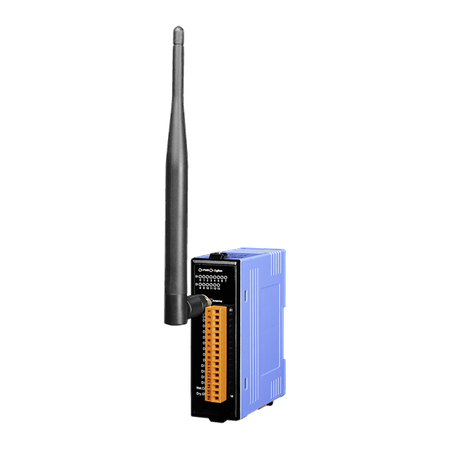

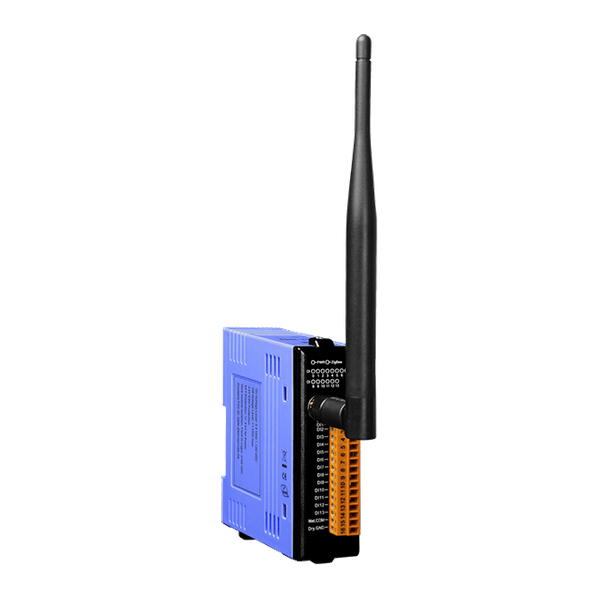

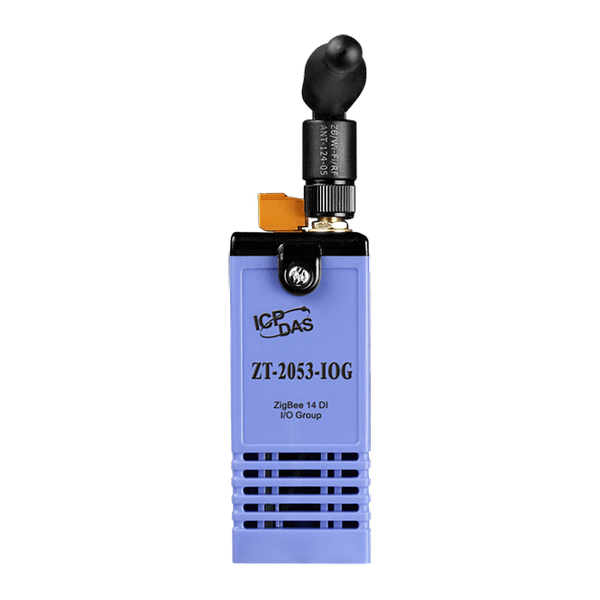

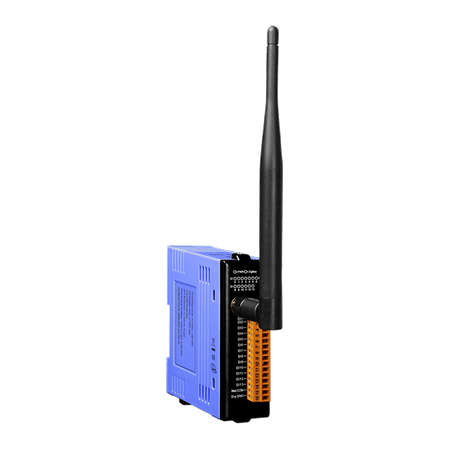

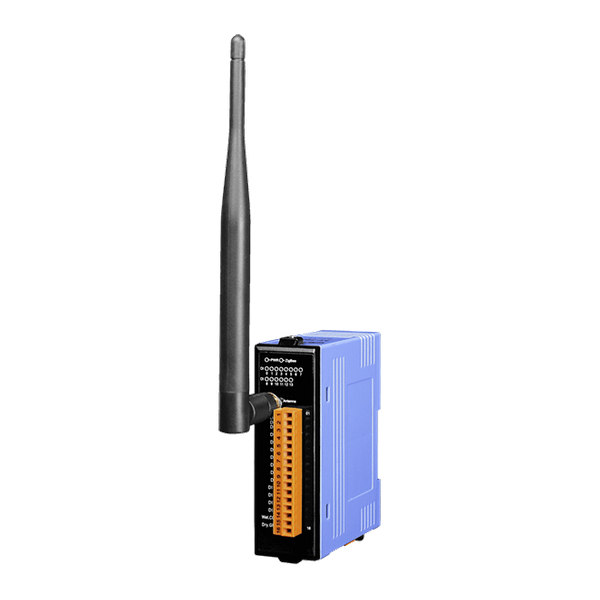

Seria ZT-20xx-IOG (określana jako ZT-IOG) to seria modułów komunikacji bezprzewodowej ZigBee z kanałami wejść cyfrowych i wyjść cyfrowych. "IOG" w ZT-IOG to skrót od I/O Group i oznacza moduły I/O o wielokrotnym parowaniu. Moduł ZT-2053-IOG jest jednym z serii ZT-20xx-IOG i zapewnia 14 kanałów wejść cyfrowych. Użytkownik może łatwo skonfigurować go jako Koordynator ZigBee lub Router ZigBee za pomocą zewnętrznych przełączników. Koordynator ZigBee będzie pełnić rolę centrum przetwarzania i dystrybucji wiadomości. Innymi słowy, jeśli którekolwiek wejście cyfrowe (DI) z dowolnego modułu ZT-IOG zmieni swój stan, natychmiast wywoła zdarzenie i przekaże je do Koordynatora ZigBee w celu wykonania obliczeń logicznych aktualizacji I/O, aby określić stany wyjść cyfrowych (DO) systemu ZT-IOG. Następnie Koordynator ZigBee będzie okresowo wysyłać wiadomości do wszystkich modułów Router ZigBee ZT-IOG, aby zsynchronizować wszystkie stany kanałów DO, realizując funkcję wielokrotnego parowania I/O.
Zastosowania
| Product Range: | ZigBee |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | 4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | 4 kV Contact for Power Line, Communication Line and each Channel, 8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | 3 kV for Power |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power/Debug ,
1 x Communication ,
14x Digital Input |
ZigBee | |
| ZigBee: Antenna: | 2.4 GHz, 5 Omni-Directional |
| ZigBee: Max. Slaves: | 255 |
| ZigBee: Standard: | ZigBee 2007 Pro |
| ZigBee: Transmission Power: | 11 dBm (Default, FCC Certificated); Max. 19 dBm |
| ZigBee: Transmission Distance (LoS): | 700 m (Typical) |
Wejście cyfrowe | |

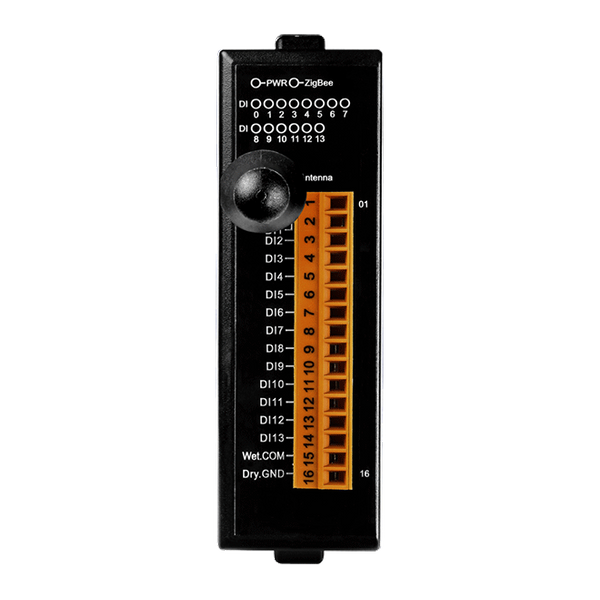

| Wejście cyfrowe: Kanały: | 14 |
| Wejście cyfrowe: Typ: | Dry + Wet Contact |
| Wejście cyfrowe: ON Poziom napięcia: | Dry: Close to GND ,
Wet: +3.5 VDC ~ +30 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | Dry: Open ,
Wet: Max. +1 VDC |
| Digital Input: Input Impedance: | 3 kΩ, 0.33 W |
| Digital Input: Effective Distance: | 500 m Max. |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | Max. 0.72 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 87 x 110 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
