Name: PET-2255
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Web serwer do konfiguracji
Obsługa protokołów Modbus TCP/UDP, MQTT i SNMP V2c
2-portowy przełącznik Ethernet (LAN Bypass) do okablowania w topologii daisy-chain
Obsługa podwójnego watchdog
Połączenie I/O w trybach push i pull
Wbudowane I/O
- (P)ET-2255: 8-kanałowe DI (Wet/Dry), 8-kanałowe DO (Sink)
- (P)ET-2255-32: 16-kanałowe DI (Wet/Dry), 16-kanałowe DO (Sink)
Wyświetlacz LED do wskazywania statusu I/O

Wprowadzenie

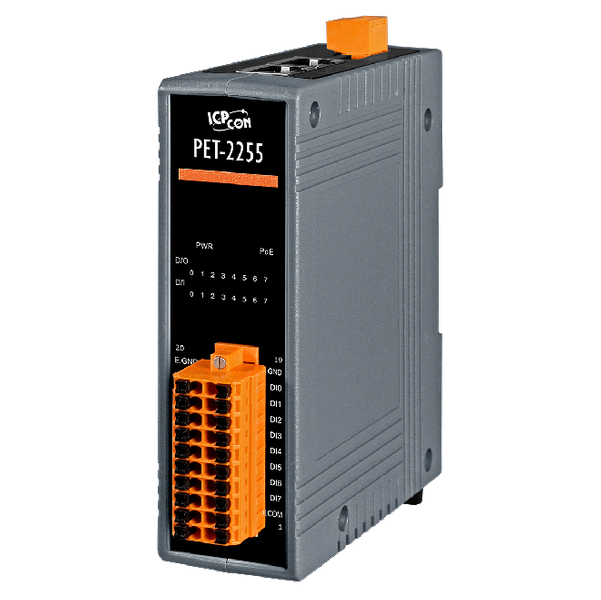

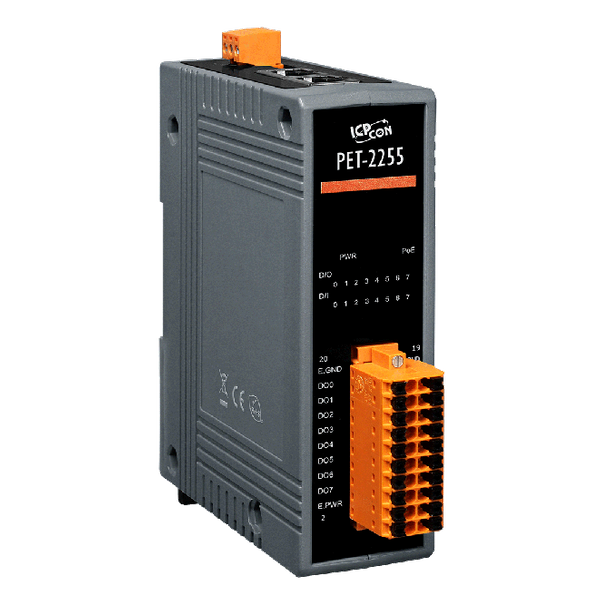

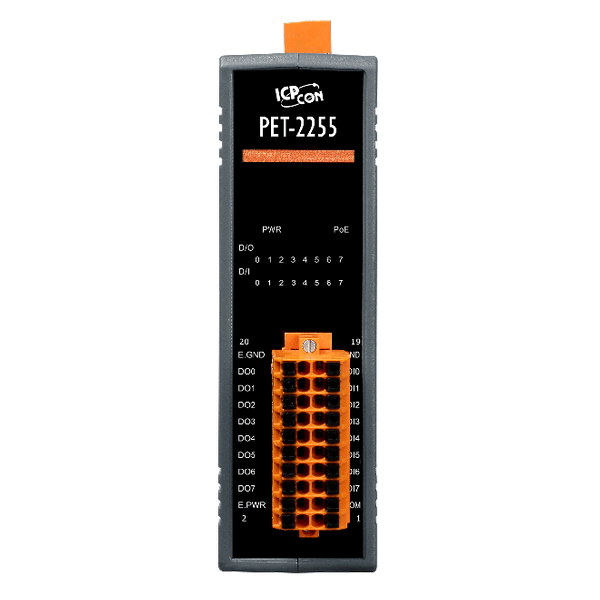

PET-2255 to moduł z 8 kanałami DI (wet/dry contact) i 8 kanałami DO (sink-type). Każdy kanał wejściowy może działać jako 32-bitowy licznik, a każdy kanał wyjściowy można skonfigurować z wartością włączenia i bezpieczną wartością, co zapewnia bezpieczne działanie modułu w aplikacjach z niebezpiecznym napięciem. Moduł zawiera wbudowany 2-portowy przełącznik Ethernet, umożliwiający topologię daisy-chain. Ta funkcja oferuje elastyczność w konfiguracji urządzeń, ułatwia instalację i zmniejsza koszty infrastruktury. Moduł posiada optoizolowaną ochronę przed przepięciami na 3000 Vrms oraz nie obsługuje izolacji między kanałami. Dodatkowo oferuje ochronę EMS (EFT/ESD/Surge) i izolację I/O na 3000 VDC, co zwiększa zdolność ochrony przed zakłóceniami w środowiskach przemysłowych.

Ponadto moduł obsługuje funkcjonalność połączeń I/O Pair-Connection, umożliwiając nawiązywanie połączeń DI-do-DO z modułem zdalnym przez Ethernet. Po skonfigurowaniu lokalne dane DI mogą być zapisywane do zdalnych kanałów DO w trybie Push za pomocą Modbus TCP. Alternatywnie, możliwe jest przciąganie zdalnych danych DI do lokalnych DO.

PET-2255 obsługuje protokół MQTT jako wydawca i odbiorca wiadomości. Po połączeniu z serwerem MQTT Broker może publikować w czasie rzeczywistym statusy I/O w formie tematów oraz odbierać wiadomości z subskrybowanych tematów. W przypadku rozłączenia modułu z brokerem podczas komunikacji, jego mechanizm ponownego połączenia automatycznie przywraca połączenie. Mechanizm Keep-Alive Interwal zapewnia również ciągłe połączenie z brokerem.

PET-2255 obsługuje specyfikację SNMP V2c, umożliwiającą przesyłanie informacji o module i I/O do urządzeń zarządzania siecią SNMP lub oprogramowania (SNMP Network Management Software). Umożliwia to administratorom monitorowanie statusu modułu w czasie rzeczywistym. Ponadto, jeśli funkcja Trap jest włączona, moduł może proaktywnie wysyłać wiadomości do administratorów przy zmianach statusów I/O lub podczas ponownych uruchomień, informując ich na bieżąco o statusach kanałów.

Zastosowania

• Automatyzacja fabryk
• Automatyzacja maszyn
• Automatyzacja budynków
• Zdalna diagnostyka i konserwacja
• Urządzenia testujące

Parametry techniczne:

Product Range:	ET-2200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: CPU:	32-bit ARM
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	I/O: 3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±8 kV Contact for Each Terminal , ±16 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O, PoE
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	8
Wejście cyfrowe/licznik: Typ:	Styk suchy , Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Dry: Source , Wet: Sink/Source
Digital Input/Counter: ON Voltage Level:	Dry: Close to GND , Wet: +5 ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	Dry: Open , Wet: +1 VDC (max.)
Digital Input/Counter: Max. Counts:	4,294,967,295 (32-bit)
Digital Input/Counter: Frequency:	3 kHz
Digital Input/Counter: Input Impedance:	7.5 kΩ
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+70 VDC
Digital Input/Counter: Low Pass Filter:	1 ~ 6500 ms (0.08 Hz ~ 500 Hz)
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	8
Wyjście cyfrowe: Typ:	Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+3,5 do +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	650 mA/kanał
Wyjście cyfrowe: Ochrona przed przepięciem:	+60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1,4 A (z zabezpieczeniem przeciwzwarciowym)
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
ETHERNET

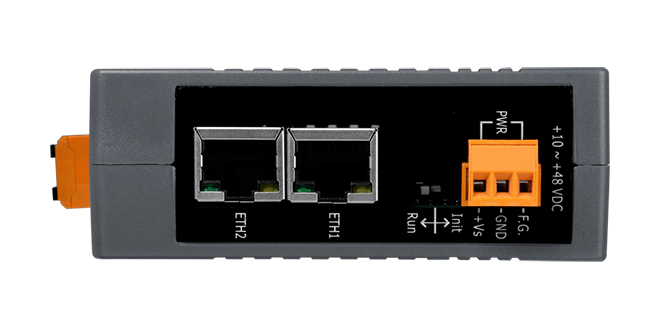

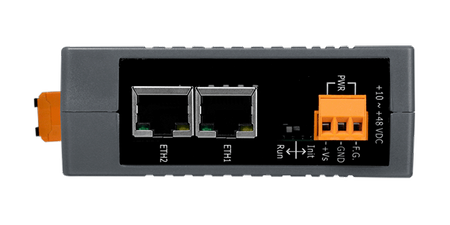

Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Switch Ports
Ethernet: PoE:	Yes
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP, MQTT, SNMP V2c
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	4.3 W (max.)
Power: Powered from PoE:	IEEE 802.3af, Class2
Power: Powered from Terminal Block:	+10 ~ +48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 126 x 108 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
