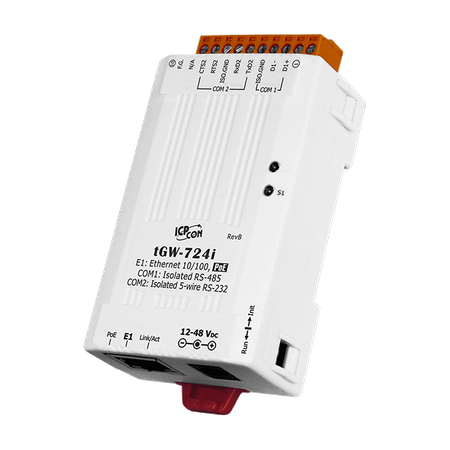

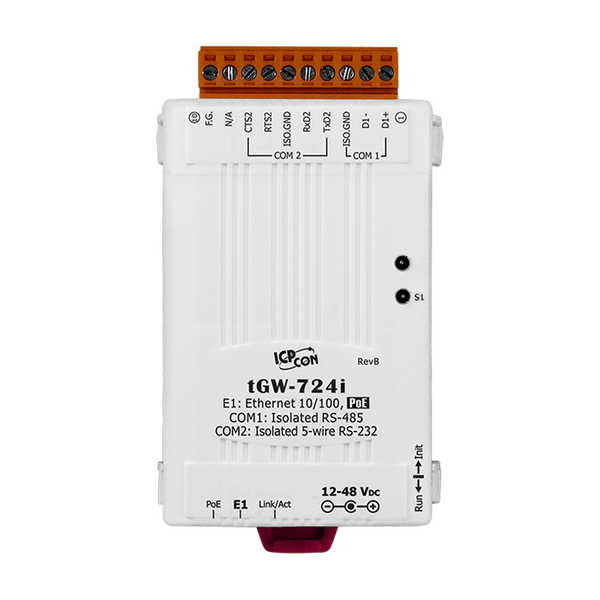

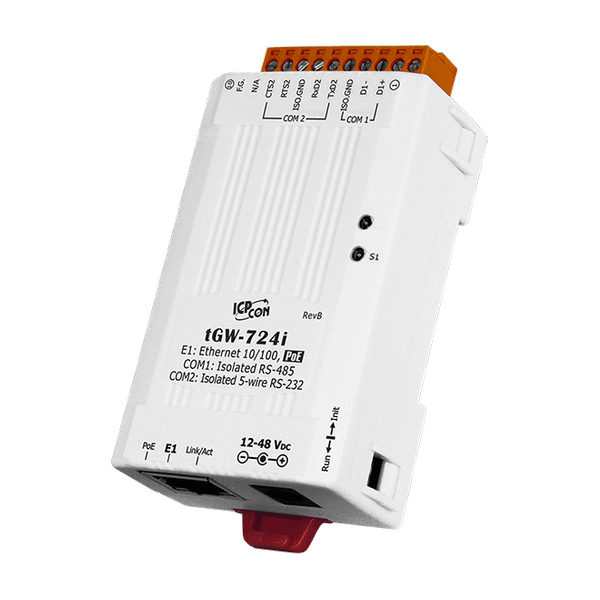

Name: tGW-724i
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP jako master i slave
Obsługuje Modbus RTU/ASCII jako master i slave
Maksymalna liczba połączeń TCP (masterów) na port szeregowy: 32
Funkcja caching odczytów zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje funkcję UDP responder do odkrywania urządzeń (UDP Search)
Konfiguracja sieci z użyciem statycznego IP lub DHCP
Niewielki serwer WWW do konfiguracji (HTTP)
Automatyczna kontrola kierunku RS-485
Złącze blokowe dla łatwego okablowania
Ekonomiczna brama Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej stosowanym środkiem łączenia urządzeń elektronicznych w przemyśle. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład w systemie mierzącym temperaturę i wilgotność i przekazującym wyniki do komputera. Modbus jest często używany do łączenia komputera nadzorującego z zdalną jednostką terminalową (RTU) w systemach nadzoru i zbierania danych (SCADA).

tGW-700 to brama Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenie długości kabla starszych urządzeń komunikacji szeregowej. Moduł może być używany do tworzenia aplikacji połączenia parowego (a także aplikacji mostu szeregowego lub tunelu szeregowego), a następnie przesyłać dane przez TCP/IP między dwoma urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych korzystających z protokołów Modbus RTU/ASCII nieposiadających możliwości Ethernet.

Funkcja buforowania odczytów używana jest do przechowywania poprzednich zapytań i odpowiedzi w buforze pamięci modułu tGW-700. Gdy inne kontrolery nadrzędne HMI/SCADA wysyłają te same zapytania do tego samego urządzenia podrzędnego RTU, buforowana odpowiedź jest zwracana natychmiast. Ta funkcja znacząco zmniejsza obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700 (Non-T) oferuje prawdziwą zgodność z normą IEEE 802.3af (klasyfikacja, Klasa 1) funkcjonalność Power over Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5, który odbiera zasilanie ze switcha PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma switcha PoE, moduł będzie również akceptował zasilanie z adaptera DC. Moduł tGW-700 został zaprojektowany z myślą o ultraniskim zużyciu energii, co pozwala zmniejszyć ukryte koszty wynikające z rosnących cen paliw i energii elektrycznej, zwłaszcza gdy zainstalowano dużą liczbę modułów. Zmniejszenie zużycia energii poprzez wybór energooszczędnego sprzętu może pozytywnie wpłynąć na utrzymanie zielonego środowiska.

Zastosowania

Automatyzacja fabryk, budynków i domów, Zdalna diagnostyka i zarządzanie, Monitorowanie solarne

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	1 x RS-485 (izolacja sygnału 3000 VDC) , 1 x 5-wire RS-232 (3000VDC Signal Isolation)
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
