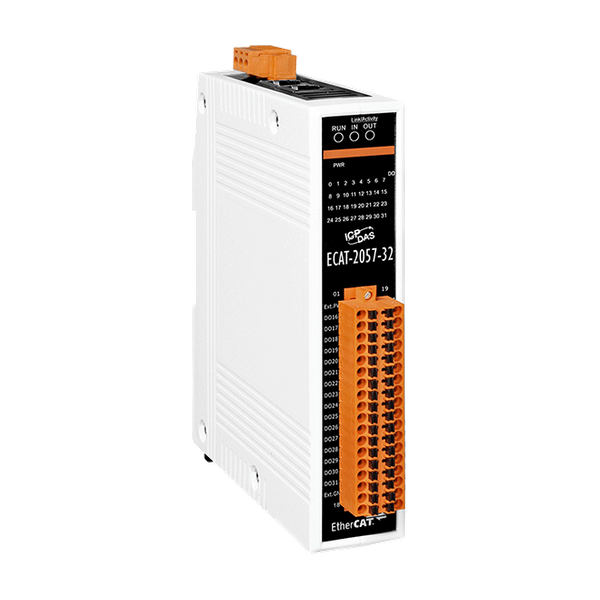

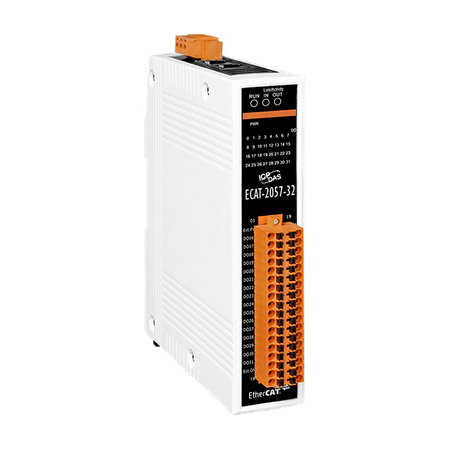

Name: ECAT-2057-32
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Przetwarzanie w locie: EtherCAT
• Potężny MCU obsługuje wydajny ruch sieciowy

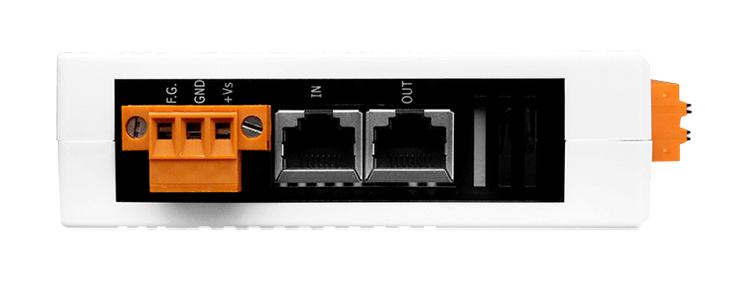

• 2 x interfejs RJ-45
• Odległość między stacjami do 100 m (100BASE-TX)
• Wsparcie połączenia łańcuchowego
• Zweryfikowane narzędzie testowe zgodności EtherCAT
• Złącze blokowe terminala do demontażu
• Wskaźniki LED dla stanu wyjścia
• Wbudowane 32 wyjścia cyfrowe
• Zgodność z RoHS
• Ochrona ESD 4 KV Kontakt dla każdego kanału

Wprowadzenie

ECAT-2000 jest wyposażony w protokół EtherCAT i instalowany przez połączenie łańcuchowe, co pozwala na elastyczność w instalacji urządzeń oraz redukcję kosztów infrastruktury i operacyjnych. Wszystkie moduły mogą być rozmieszczone w topologiach sieciowych takich jak gwiazda, linia czy pierścień. Izolowane wejście i wyjście chronią ECAT-2000 przed szkodliwymi zakłóceniami i środowiskiem. ECAT-2057-32 ma wbudowane izolowane 32 wyjścia cyfrowe. Użytkownicy mogą uzyskać stan wejścia i wyjścia nie tylko poprzez dane procesowe, ale również z jego wskaźników LED. Produkt przeszedł i został zweryfikowany przez narzędzie testu zgodności, dzięki czemu odpowiedni EtherCAT Master lub konfigurator mogą go łatwo obsługiwać i wdrażać różne aplikacje.

Zastosowania

• Narzędzia półprzewodnikowe
• Obróbka metali
• Pakowanie
• Wtryskiwanie plastiku
• Systemy montażowe
• Maszyny drukarskie
• Robotyka

Parametry techniczne:

Product Range:	EtherCAT
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Signal: ±1 kV Class A; Power: ±1 kV Class A
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Channel
EMS Protection: Surge (IEC 61000-4-5):	± 1 kV Class A
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	32
Wyjście cyfrowe: Typ:	Open Collector (Source , PNP)
Wyjście cyfrowe: Napięcie obciążenia:	+10 VDC ~ +40 VDC
Wyjście cyfrowe: Prąd obciążenia:	500 mA/Channel
Wyjście cyfrowe: Izolacja:	2500 VDC
EtherCAT
EtherCAT: Ports:	2 x RJ-45
EtherCAT: Distance Between Stations:	100 m Max. (100Base-TX)
EtherCAT: Data Transfer Medium:	Ethernet/EtherCAT cable (Min. CAT5), shielded
EtherCAT: Cycle Time:	200 us
EtherCAT: Distributed Clocks:	Yes
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	1.5 W Max.
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	90 x 33 x 110 (W x L x H, without connectors)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
