Główne cechy
- Częstotliwość pracy ISM 2,4 GHz
- W pełni zgodny z normami 2.4 G/ZigBee
- Bezprzewodowy zasięg transmisji do 700 m

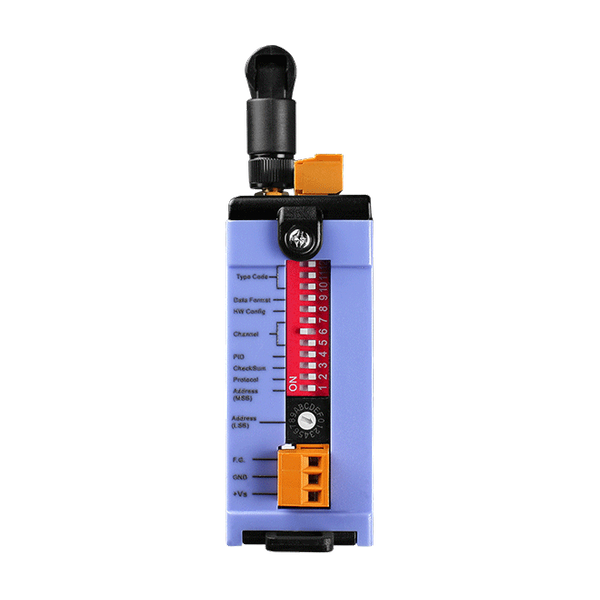

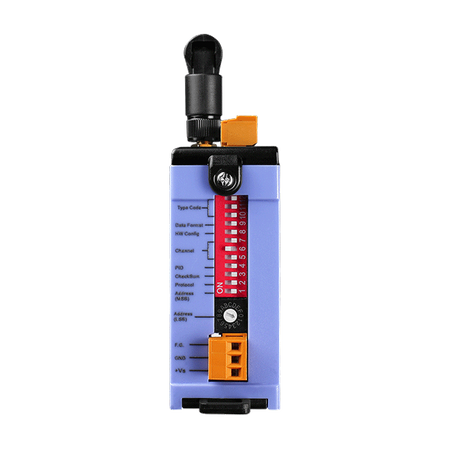

- Zewnętrzne przełączniki DIP i obrotowe do łatwej konfiguracji
- Oprogramowanie konfiguracyjne GUI (wersja Windows)
- 4 kanały AI, 2 kanały AO, 2 kanały DI i 2 kanały DO
- Indywidualna konfiguracja kanałów
- Ochrona przed przepięciami do 240 Vrms
- Konfigurowalne ustawienia wartości początkowej
- Konfigurowalne ustawienia wartości bezpiecznej
- Ochrona ESD do ±4 kV (kontakt dla każdego terminala)
- Montaż na szynie DIN
Wprowadzenie

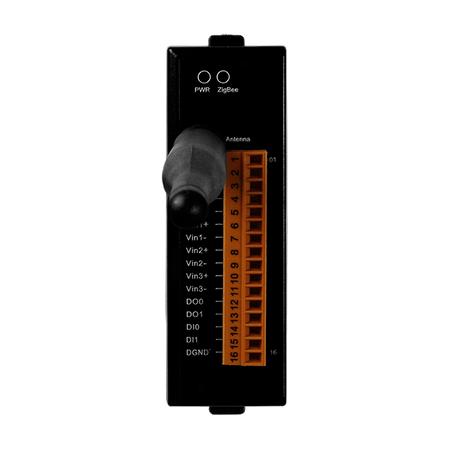

ZT-2026 to bezprzewodowy moduł ZigBee, który oferuje 4 różnicowe kanały analogowe (wejścia prądowe wymagają opcjonalnego zewnętrznego rezystora 125 Ω), 2 kanały wyjściowe analogowe, 2 kanały wejściowe cyfrowe i 2 kanały wyjściowe cyfrowe, a także programowalny zakres wejść i wyjść analogowych. Każdy kanał wejściowy analogowy może być skonfigurowany na indywidualny zakres i posiada ochronę przed przepięciami do 240 Vrms. Istnieją również opcje wartości początkowej oraz wartości bezpiecznej. Użytkownicy mogą łatwo skonfigurować adres modułu, protokół, sumę kontrolną, ZT-PID, kanał ZT oraz ustawienia kodu typów za pomocą kombinacji przełączników obrotowych i DIP.
Zastosowania
Automatyzacja budynków, Automatyzacja w fabrykach, Automatyzacja maszyn, Zdalna konserwacja, Zdalna diagnoza, Urządzenia testujące.
Parametry techniczne:
| Product Range: | ZigBee |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC (for AI, AO, DI and DO) |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for Power Line, Communication Line and each Channel, ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
ZigBee | |
| ZigBee: Antenna: | 2.4 GHz - 5 dBi Omni-directional Antenna |
| ZigBee: Certifications: | FCC/FCC ID, CE (RED excluded) |
| ZigBee: Max. Slaves: | 255 |
| ZigBee: Protocol: | Supports DCON and Modbus RTU Protocols |
| ZigBee: Standard: | ZigBee 2007 Pro |
| ZigBee: Transmission Power: | 11 dBm (FCC Certificated) (Max. 19 dBm) |
| ZigBee: Transmission Distance (LoS): | 700 m (Typical) |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 4 różnicowe |
| Wejście analogowe: Typ: | ±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV or -20 mA ~ +20 mA ,
(Requires Optional External 125 Ω Resistor) |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Sample/Sec. (Total) |
| Analog Input: Bandwidth: | 15.7 Hz |
| Analog Input: Input Impedance: | >2 MΩ |
| Analog Input: Common Mode Rejection: | 86 dB |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Analog Output: Type: | ±10 VDC, ±5 VDC, 0 ~ 10 VDC or 0 ~ 5 VDC |
| Wyjście analogowe: Rozdzielczość: | 12-bit |
| Wyjście analogowe: Dokładność: | ±0.1% of FSR |
| Analog Output: Programmable Output Slope: | 0.0625 ~ 512 V/Second |
| Analog Output: Voltage Output Capability: | 20 mA @ 10 V |
| Analog Output: Power-on Value: | Yes |
| Analog Output: Safe Value: | Yes |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 2 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink |
| Wejście cyfrowe: ON Poziom napięcia: | Wet: +3.5 VDC ~ +50 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | Wet: Max. +1 VDC |
| Digital Input: Input Impedance: | 10 kΩ |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 2 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 VDC ~ +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Yes |
| Wyjście cyfrowe: Wartość bezpieczna: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC (Reverse Polarity Protection) |
| Power: Consumption: | 2.1 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 87 x 110 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
