PMD-4206-TC

Główne cechy

• Działa na przeglądarkach, nie wymaga dodatkowego oprogramowania.
• Brak potrzeby programowania, strony internetowe dostarczone do edycji logiki sterowania.

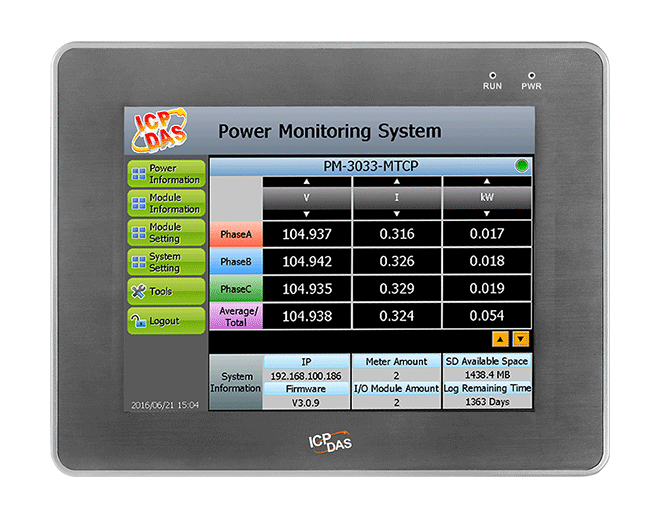

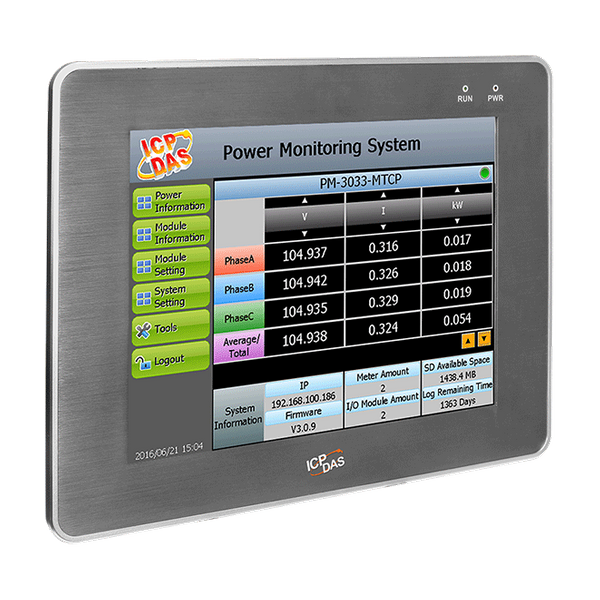

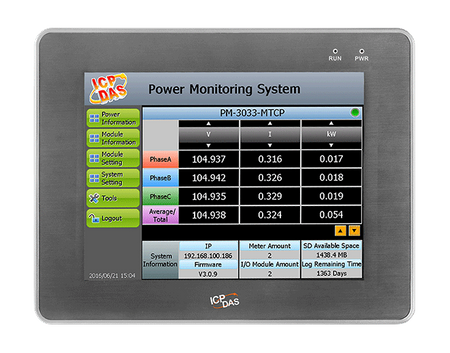

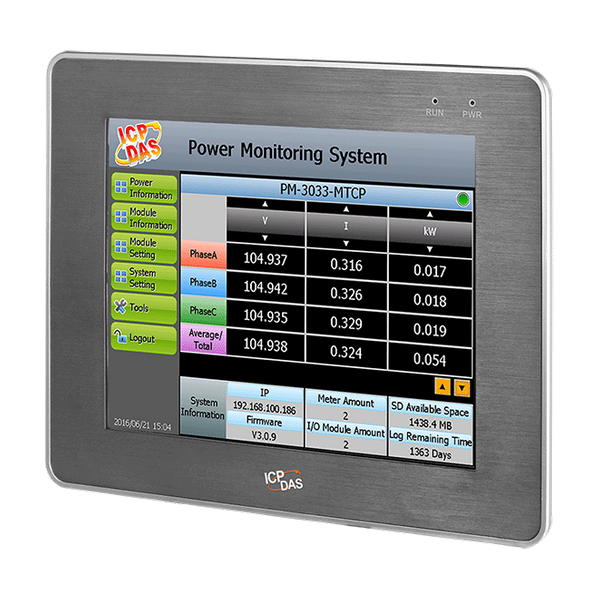

• Wyświetlacz TFT 10.4" (z panelem dotykowym) i obsługa PoE (Power over Ethernet).
• Obsługuje maksymalnie "24 moduły mierników mocy ICP DAS Modbus + 8 modułów I/O Modbus" (maksymalnie 16 modułów typu TCP)
  • Interfejsy COM1 i COM2 mogą indywidualnie łączyć się z maksymalnie 16 modułami Modbus RTU (w tym mierniki mocy i moduły I/O).
  • Interfejs LAN może łączyć się z maksymalnie 16 modułami Modbus TCP (w tym mierniki mocy i moduły I/O).
  • Obsługuje maksymalnie 4 mierniki mocy serii ICP DAS PM-4324.
• Wyświetlanie danych dotyczących energii w czasie rzeczywistym lub historycznie przez przeglądarkę lub na wyświetlaczu lokalnym. Dostarcza raporty statystyczne z danych dotyczących energii przez przeglądarkę.
• Wbudowana karta microSD do operacji rejestrowania danych dotyczących energii. Automatyczne przesyłanie i odzyskiwanie plików logów po przywróceniu połączenia sieciowego.
• Wbudowany silnik logiki IF-THEN-ELSE do zarządzania zapotrzebowaniem na energię.
• Funkcja powiadamiania o alarmach przez LINE lub Email.
• Funkcja powiadamiania o alarmach przez WeChat.
  **Uwaga: Wymagane jest konto WeChat Enterprise w Chinach, aby PMD mógł wysyłać wiadomości do członków pod konto WeChat Enterprise.
• Dostosowanie operacji urządzeń na podstawie statusu ich zasilania za pomocą modułów I/O Modbus.
• Funkcja harmonogramu dla operacji modułów I/O (urządzeń).
• Wsparcie protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
• Wsparcie połączenia z platformą chmury IoT (Microsoft Azure i IBM Bluemix); oraz oprogramowaniem chmurowym IoTstar ICP DAS.

Wprowadzenie

PMD-4206 to inteligentny koncentrator mierników mocy z interfejsem webowym, opracowany przez ICP DAS. Oferuje interfejs stron internetowych i posiada różne funkcje, takie jak: zbieranie danych dotyczących mocy, kontrola logiki, zarządzanie zapotrzebowaniem na energię, rejestrator danych, wyświetlanie lokalne/danych na stronie internetowej oraz funkcje powiadamiania o alarmach. PMD-4206 umożliwia połączenia z inteligentnymi miernikami mocy ICP DAS przez interfejs RS-485 lub Ethernet w celu odczytu danych mocy mierników; a następnie rejestrowanie wartości mocy w czasie rzeczywistym w pliku rejestratora danych. PMD-4206 oferuje również funkcję automatycznego wysyłania plików rejestratora danych; wraz z oprogramowaniem PMC Data Server lub oprogramowaniem SCADA pozwala na zbieranie i analizę danych mocy. PMD-4206 jest wyposażony w 10.4" wyświetlacz TFT (z panelem dotykowym) i jest przeznaczony do instalacji w panelu. Zapewnia łatwy sposób przeglądania danych mocy i ustawiania parametrów systemu na miejscu. Dodatkowo, PMD-4206 posiada wbudowany serwer Web, który umożliwia bezpośrednie połączenie przez przeglądarki w celu przeglądania danych mocy i ustawiania parametrów systemu. PMD-4206 wspiera również protokoły Modbus TCP/RTU, SNMP, FTP oraz MQTT do bezproblemowej integracji z systemami zarządzania SCADA/MES/IT/IoT/Sieci. Oprócz modułów I/O M-7000 ICP DAS, PMD-4206 może łączyć się ze standardowymi modułami Slave TCP/RTU Modbus. Dzięki współpracy z modułami I/O oraz funkcjom takim jak wykonanie reguł logiki IF-THEN-ELSE i funkcje powiadamiania o alarmach obejmujące LINE/Email/WeChat, PMD-4206 oferuje bardziej przemyślane zarządzanie zapotrzebowaniem na energię i funkcje powiadamiania o alarmach, a także umożliwia realizację redukcji obciążenia urządzeń, jeśli jest to wymagane, i umożliwia monitorowanie i kontrolę zużycia energii urządzeń w czasie rzeczywistym. Podczas korzystania z PMD-4206 do budowy systemu zarządzania i monitorowania energii, cały proces rozwoju systemu nie wymaga programowania; kilku kliknięć na stronie internetowej wystarczy do ukończenia wszelkich ustawień; jest to łatwe dla użytkownika do szybkiego przeglądania danych mocy urządzeń, a także przetwarzania danych na potrzeby statystyki i analizy. PMD-4206 to łatwe w użyciu i łatwe do zbudowania kompletne rozwiązanie do zarządzania i monitorowania energii zapewniające bardziej efektywne wykorzystanie energii.

Zastosowania

Pomiar, monitorowanie i zarządzanie energią
