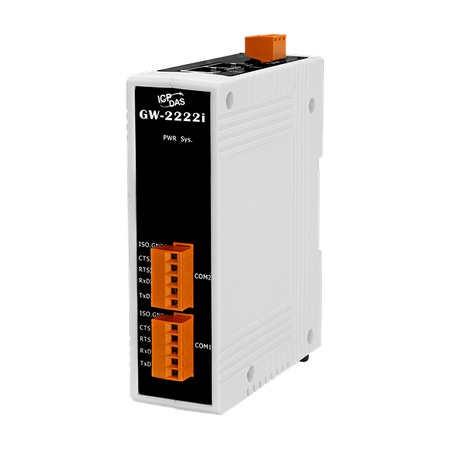

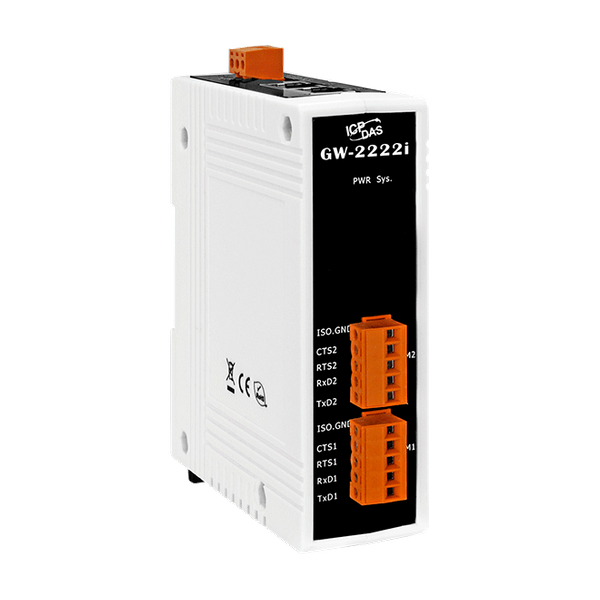

GW-2222i

Modbus stał się de facto standardowym protokołem komunikacyjnym w przemyśle i jest obecnie najczęściej stosowanym środkiem łączności z urządzeniami elektronicznymi w przemyśle. Przykładem może być system, który mierzy temperaturę i wilgotność oraz przesyła wyniki do komputera. Modbus jest często używany do połączenia komputera nadzorującego z terminalem zdalnym (RTU) w systemach SCADA (Nadzór nad pozyskiwaniem i kontrolą danych).

GW-2200 to brama Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenie długości kabla starszych urządzeń komunikacyjnych szeregowych. Moduł może być używany do tworzenia aplikacji z połączeniem parowym (a także aplikacji serial-bridge lub serial-tunnel) i może przesyłać dane przez TCP/IP między dwoma urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów głównych, serwerów lub innych urządzeń szeregowych używających protokołów Modbus RTU/ASCII, które same nie mają możliwości Ethernet.

Funkcja cache odczytu jest używana do przechowywania poprzednich żądań i odpowiedzi w buforze pamięci modułu GW-2200. Kiedy inne kontrolery HMI/SCADA wysyłają takie same żądania do tego samego urządzenia RTU slave, odpowiedź z cache jest zwracana natychmiast. Ta funkcja znacznie zmniejsza obciążenie komunikacji na porcie szeregowym, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł GW-2200 posiada potężny 32-bitowy procesor MCU, który umożliwia efektywne zarządzanie ruchem sieciowym, oraz wbudowany serwer internetowy, który zapewnia intuicyjny interfejs zarządzania WWW pozwalający użytkownikom na modyfikowanie konfiguracji modułu, w tym ustawienia DHCP/Statyczny IP, bramki/maski oraz ustawienia portów szeregowych.

Moduł zawiera podwójny watchdog, w tym watchdog CPU (do funkcji sprzętowych) i watchdog hosta (do funkcji programowych). Watchdog CPU automatycznie resetuje CPU, jeśli wbudowane oprogramowanie działa nieprawidłowo, podczas gdy watchdog hosta automatycznie resetuje CPU, jeśli nie ma komunikacji między modułem a hostem (PC lub PLC) przez określony czas (timeout systemu). Podwójny watchdog jest ważną funkcją, która zapewnia ciągłą pracę modułu, nawet w trudnych warunkach. Dodatkowo seria GW-2200 (w wersji i) dodaje izolację 3000 VDC i ochronę +/-4 kV ESD, która odprowadza potencjalnie szkodliwy ładunek z dala od wrażliwego obwodu, chroniąc moduł i sprzęt przed nagłymi i chwilowymi prądami elektrycznymi.

Moduł GW-2200 posiada 2 porty Ethernet, co pozwala na połączenie w łańcuchu (daisy chain), umożliwiając elastyczność w lokalizacji urządzeń, ułatwia instalację i obniża koszty infrastruktury. Moduł GW-2200 oferuje prawdziwą funkcjonalność IEEE 802.3af (klasyfikacja, Klasa 1) zasilania przez Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do pobierania zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł będzie również akceptował zasilanie wejściowe z bloku terminala DC.

Automatyzacja fabryk, budynków i domów
Zdalna diagnostyka i zarządzanie
Monitorowanie energii słonecznej
