ZT-2018/S

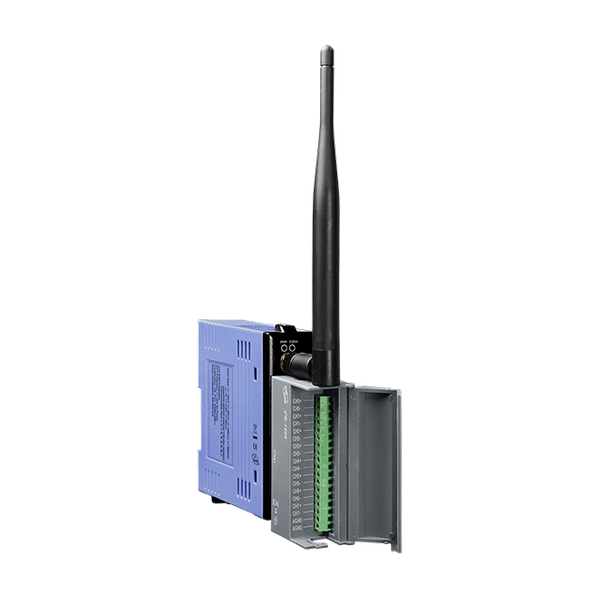

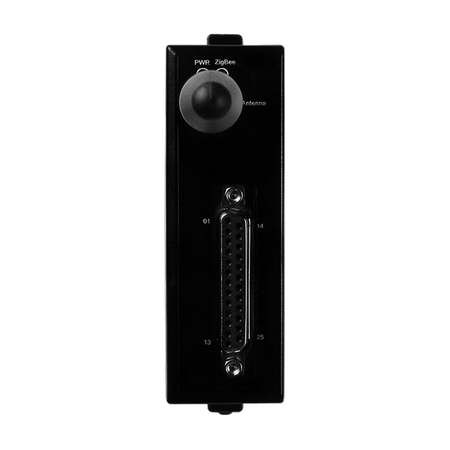

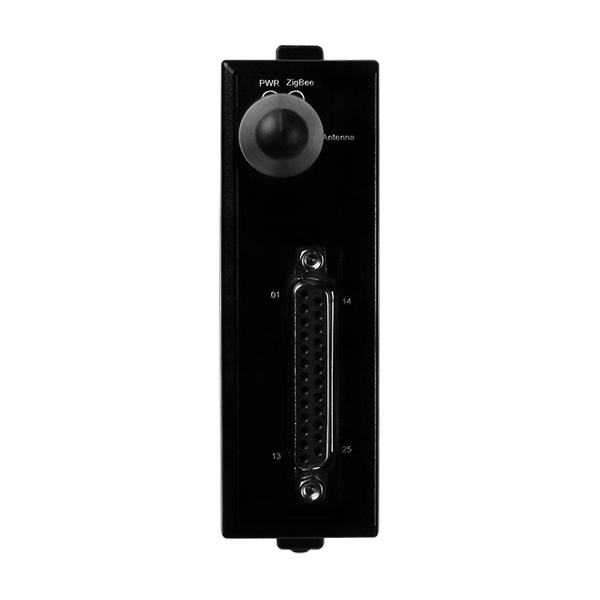

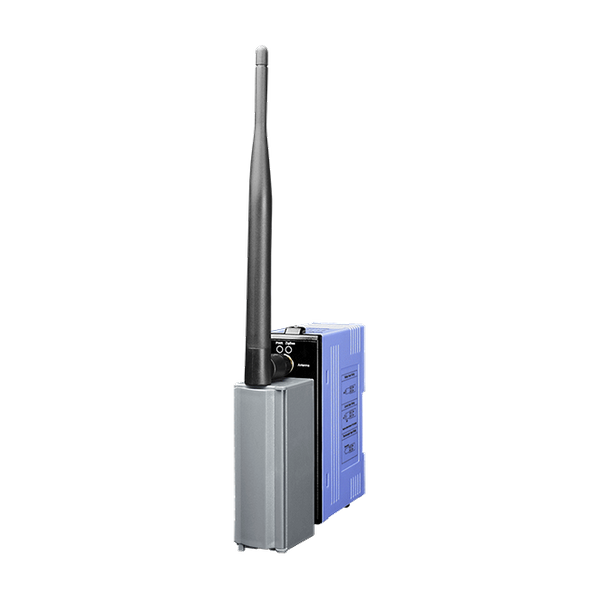

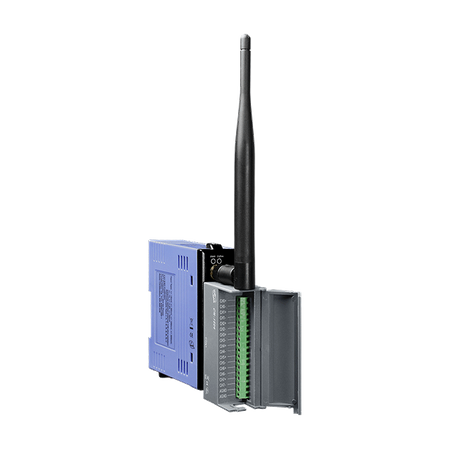

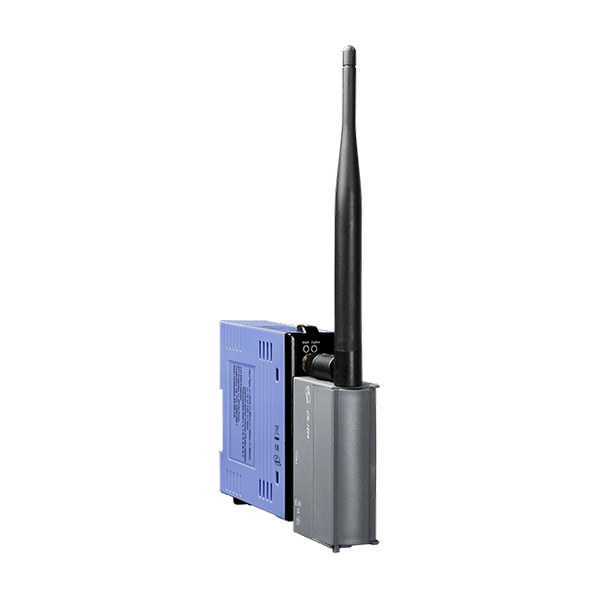

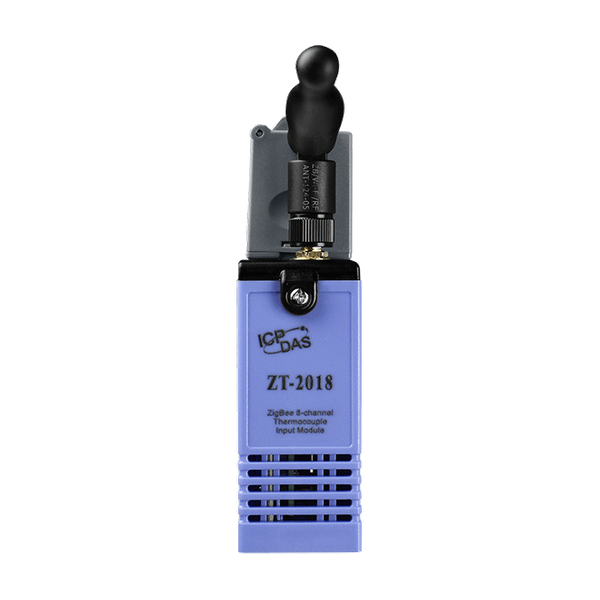

  • Moduł Wejściowy Termopar ZigBee Bezprzewodowy 8-kanałowy z Ochroną Wysokiego Napięcia (Router ZigBee) (RoHS) (Tylko Azja) (Zawiera Płytkę Córkę CN-1824 x 1)
  • ZT-2018/S
  • ZT-2018/S
  • ZT-2018/S
  • ZT-2018/S
  • ZT-2018/S
  • ZT-2018/S

Główne cechy

  • Częstotliwość działania ISM 2,4 GHz
  • Pełna zgodność ze specyfikacjami 2.4 G / ZigBee
  • Zasięg transmisji bezprzewodowej do 700 m

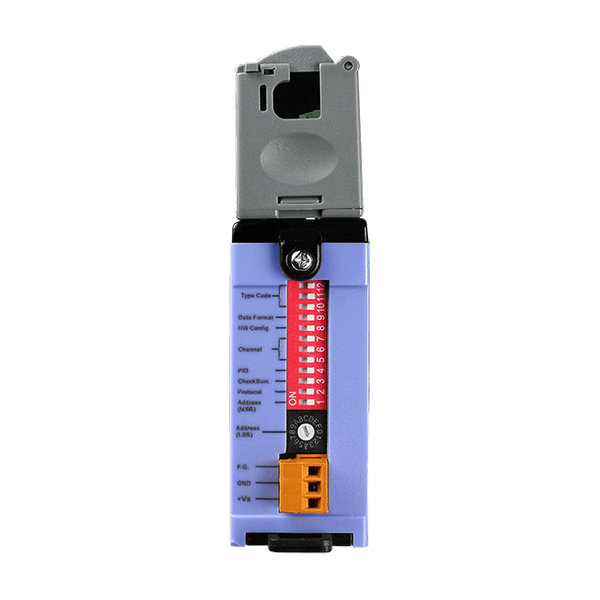

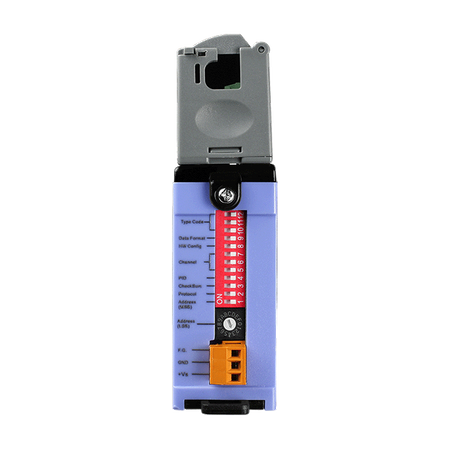

  • Zewnętrzne przełączniki DIP i obrotowe do łatwej konfiguracji
  • Oprogramowanie do konfiguracji GUI (wersja Windows)
  • 8 kanałów analogowych różnicowych (TC, mV, V)
  • Indywidualna konfiguracja kanałów
  • Wykrywanie otwartego termoelementu
  • Ochrona przed przepięciami do 240 Vrms
  • Ochrona ESD ±4 kV (kontakt dla każdego terminala)
  • Montaż na szynie DIN

Wprowadzenie

ZT-2018/S to bezprzewodowy moduł różnicowego wejścia analogowego 16-bit, 8-kanałowy z ekstremalnie wysokim mechanizmem ochrony, gdzie ochrona przed przepięciami wynosi do 240 Vrms. Typ wejścia obejmuje prąd, napięcie oraz termoelement, co czyni go bardziej odpowiednim do trudnych warunków środowiskowych. Co więcej, nowo dodana funkcja wykrywania otwartego termoelementu sprawia, że ZT-2018/S jest bardziej atrakcyjny niż kiedykolwiek. ZT-2018/S ma także izolację wewnątrzmodułową 3000 VDC. Użytkownicy mogą łatwo skonfigurować adres modułu, protokół, sumę kontrolną, ZT-PID, kanał ZT oraz ustawienia typu kodu za pomocą kombinacji przełączników obrotowych i DIP.

Zastosowania

Automatyka budynkowa, Automatyka przemysłowa, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka, Sprzęt do testowania.

pixel
Parametry techniczne:
Product Range:
ZigBee
Moduł CPU
CPU Module: Watchdog Timer:
Yes, Module (1.6 Seconds), Communication (Programmable)
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):
±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):
±4 kV Contact for Power Line, Communication Line and each Channel,
,
±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):
±3 kV for Power Line
Wskaźniki LED
LED Indicators: Status:
1 x Power and Communication
ZigBee
ZigBee: Antenna:
2.4 GHz - 5 dBi Omni-directional Antenna
ZigBee: Certifications:
FCC/FCC ID, CE (RED excluded)
ZigBee: Max. Slaves:
255
ZigBee: Protocol:
Supports DCON and Modbus RTU Protocols
ZigBee: Standard:
ZigBee 2007 Pro
ZigBee: Transmission Power:
11 dBm (FCC Certificated) (Max. 19 dBm)
ZigBee: Transmission Distance (LoS):
700 m (Typical)
Wejście analogowe
Wejście analogowe: Typ:
±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1V, ±2.5 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA or Thermocouple
,
(J, K, T, E. R. S, B, N, C, L, M, LDIN43710) (Requires Optional External 125 Ω Resistor for current input).
Wejście analogowe: Rozdzielczość:
16-bit
Wejście analogowe: Częstotliwość próbkowania:
10 Samples/Sec. (Total)
Analog Input: Bandwidth:
15.7 Hz
Analog Input: Input Impedance:
>400 kΩ
Analog Input: Common Mode Rejection:
86 dB Min.
Analog Input: Normal Mode Rejection:
100 dB
Wejście analogowe: Ochrona przed przepięciem:
240 Vrms
Analog Input: Intra-module Isolation:
3000 VDC
Analog Input: Open Daughter Board Detection:
Yes
Wyjście analogowe
Wyjście analogowe: Dokładność:
±0.1% of FSR
Power
Power: Input Range:
+10 VDC ~ +30 VDC
Power: Consumption:
1.2 W Max.
Mechaniczny
Mechanical: Dimensions (mm):
33 x 87 x 110 (W x L x H)
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 °C ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
