Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- Częstotliwość wyjścia impulsów: 6,6 MHz (maks.)
- Kontrola do 64 osi na linię
- Funkcja interpolacji liniowej wieloosiowej
- Funkcja interpolacji kołowej 2-osiowej
- Przyspieszanie i zwalnianie zgodnie z krzywą T/S
- Zmiana prędkości i pozycji w locie
- Czujnik spowolnienia, czujnik domowy, czujniki ograniczeń dodatnich i ujemnych dla każdej osi
- Ograniczenie programowe i wyjście wyzwalacza porównującego
- Trójstopniowa izolacja dla zasilania, komunikacji i I/O
(zapewnia lepszą odporność na zakłócenia i ochronę urządzenia) - Moduł EC wyposażony w złącze Mini-Clamp zapewniające łatwiejszy i bezproblemowy proces zakończenia przewodów
Wprowadzenie

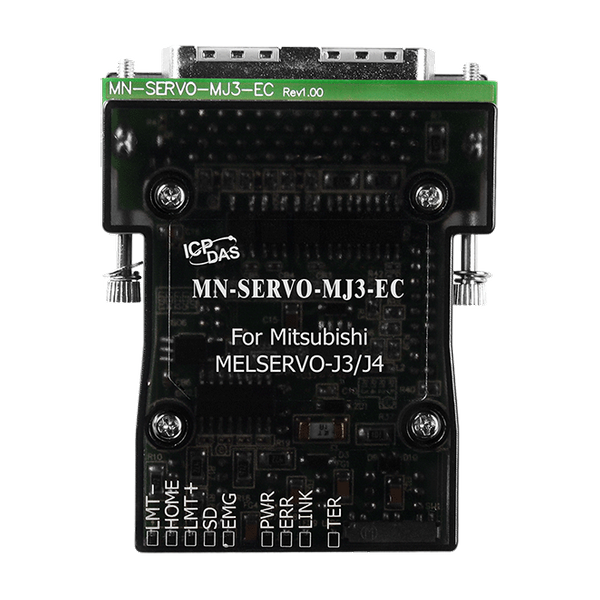

Seria MN-SERVO-EC służy do zwiększania liczby osi dla rozproszonego sterowania ruchem na polu Motionnet. Te moduły rozszerzeń mogą być bezpośrednio podłączone do sterownika serwonapędu i są seryjnie łączone z kontrolerem za pomocą prostego i taniego kabla LAN Cat.5, co redukuje ilość okablowania między napędami a kontrolerem, czyniąc to rozwiązanie wysoce odpowiednim dla zintegrowanych aplikacji automatyzacji maszyn. Po podłączeniu modułu do sterownika serwonapędu wystarczy połączyć szeregowy kabel LAN między modułami. Jedna linia szeregowa może obsługiwać do 64 modułów jednoosiowych. ICP DAS oferuje różnorodne moduły sterowania ruchem odpowiednie dla wielu marek sterowników serwonapędów, takich jak Mitsubishi MELSERVO-J3/J4, Yaskawa Sigma II/III/V, Panasonic MINAS A4/A5, Delta ASDA-A/A2 oraz Teco TSTA-A/A+.
| Product Range: | Motion Control Module |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch ,
Mechanic Switch Input |
Ogólne | |
| General: Speed Profile: | Trapezoidal/S Shaped Acc/Dec Driving |
| General: Auto-Home Search: | 13 Types |
Oś I/O | |
| Axis I/O: Servo Interface Output: | SVON, ERC, ALM_RST |
| Axis I/O: Latch Input: | Yes (shared with SD) |
| Axis I/O: Mechanical Switch Input: | LMT+, LMT-, HOME, SD, EMG |
| Axis I/O: Position Compare Output: | High-Speed 5 V TTL ,
or 24 V open collector |
| Axis I/O: Servo Interface Input: | ALM, RDY, INP |
Wejście enkodera | |
| Wejście enkodera: Tryb: | CW/CCW, A/B phase |
| Wejście enkodera: Szerokość licznika: | 28-bit |
Wyjście impulsowe | |
| Wyjście impulsowe: Tryb: | OUT/DIR, CW/CCW |
| Wyjście impulsowe: Szerokość licznika: | 28-bit |
| Wyjście impulsowe: Szybkość: | 6.6 MHz (Max.) |
Motionnet | |
| Motionnet: Communication Connectors: | Mini-Clamp Connector |
| Motionnet: Transfer Speed: | 2.5, 5, 10, 20 Mbps |
Power | |
| Power: Input Range: | 24VDC +/-5% (1000 V isolated) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
