Główne cechy
- Częstotliwość działania: 2.4 GHz ISM
- Zgodność z IEEE802.15.4/ZigBee (ZigBee Pro/ZigBee 2007)
- Zasięg transmisji bezprzewodowej do 700 metrów (w linii prostej)
- Obsługa funkcji repeatera ZigBee
- Obsługa protokołów DCON i Modbus RTU
- 8-kanałowe wejście termistora
- Rozdzielczość: 12 bitów
- Dokładność: ±1°C
- Montaż na szynie DIN
- Zakres temperatur pracy: -25 °C ~ +75 °C
Wprowadzenie

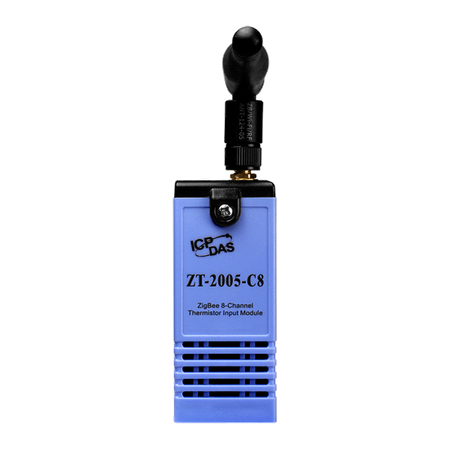

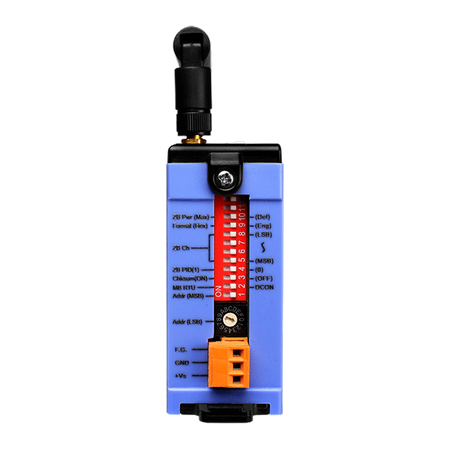

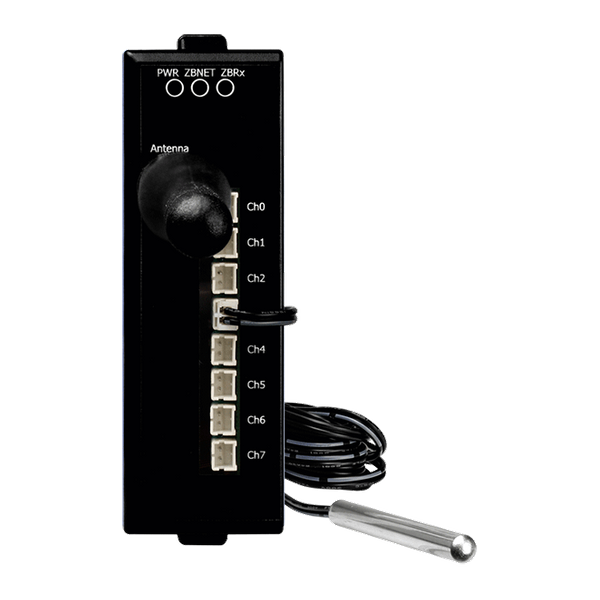

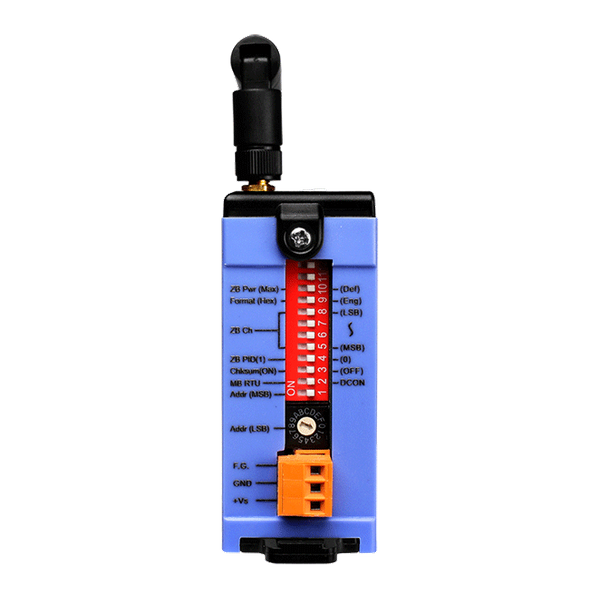

ZT-2005-C8 to 8-kanałowy moduł wejścia termistora ZigBee. Oparty na standardzie IEEE802.15.4, pozwala użytkownikom na pomiar temperatury za pomocą termistora w sieci ZigBee na obszarze osobistym. Typowy zasięg transmisji ZT-2005-C8 wynosi 700 metrów (w linii prostej), z zakresem częstotliwości transmisji od 2.405 GHz do 2.48 GHz, podzielonym na sektory 5 MHz, co daje 16 kanałów. Użytkownicy mogą łatwo skonfigurować adres modułu, protokół, sumę kontrolną, ustawienia ZB-PID oraz kanału ZB za pomocą kombinacji przełączników obrotowych i DIP. ZT-2005-C8 posiada ochronę ESD 4 kV i izolację między-modułową 1000 VDC.
Zastosowania
Parametry techniczne:
| Product Range: | ZigBee |
Izolacja | |
| Isolation: Intra-module Isolation: | 1000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for Power Line, Communication Line and each Channel, ±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±3 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Communication ,
1 x RxD ,
1 x Power |
ZigBee | |
| ZigBee: Antenna: | 2.4 GHz - 5 dBi Omni directional |
| ZigBee: Certifications: | CE/FCC |
| ZigBee: Encryption: | AES-128 |
| ZigBee: Max. Slaves: | 255 |
| ZigBee: Protocol: | Supports DCON and Modbus RTU Protocols |
| ZigBee: Standard: | ZigBee 2007 Pro |
| ZigBee: Transmission Power: | 11 dBm (FCC Certificated) ( Max 19 dBm) |
| ZigBee: Transmission Distance (LoS): | 700 m (Typical) |
Thermistor Input | |
| Thermistor Input: B Constant: | R25/85=3435(K)±1% |
| Thermistor Input: Dissipation Factor: | ≧3(mW/°C) |
| Thermistor Input: Measuring Temperature Range: | -40 ~ 105°C |
| Thermistor Input: Pipe: | φ6x60mm, stainless stell (SUS304) |
| Thermistor Input: Resistance: | R25=10K(Ω)±1% |
| Thermistor Input: Thermal Time Constant: | ≦15 (sec) |
| Thermistor Input: Wiring: | 4.94m, UL2651 #24AWG*2C (TS) |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 |
| Wejście analogowe: Typ: | Thermistor (Only CA-021) |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | ±1°C |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz total |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1 W(Max.) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 87 x 110 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30°C ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH (Non-condensing) |
| Status: | Available |
