Główne cechy
- Wejścia cyfrowe typu źródło lub dren (wet contact)
- Wyjścia przekaźnikowe
- Izolacja optoizolatora
- Wszystkie kanały DI mogą być używane jako liczniki 16-bitowe
- Konfigurowalne ustawienia wartości przy włączeniu i wartości bezpiecznej
- Podwójny watchdog
Wprowadzenie

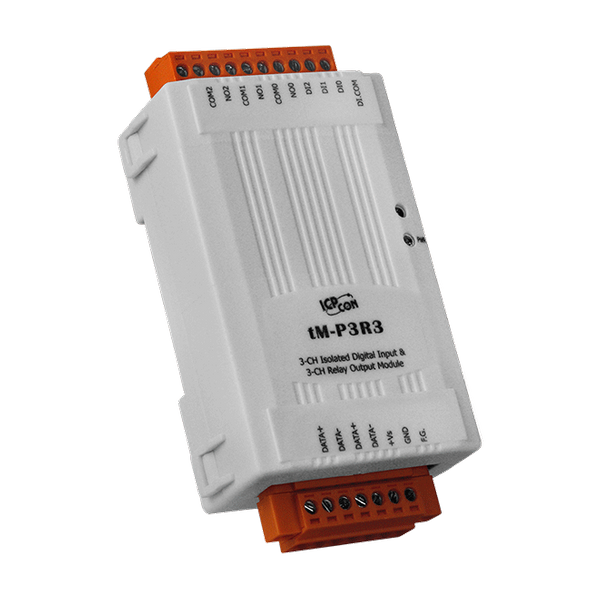

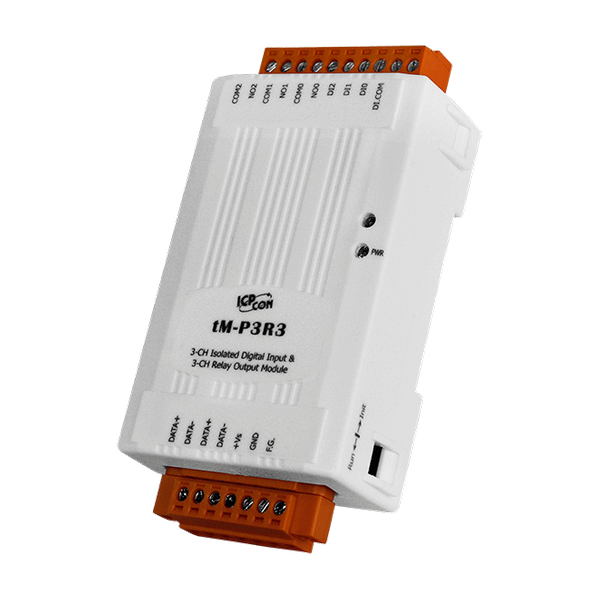

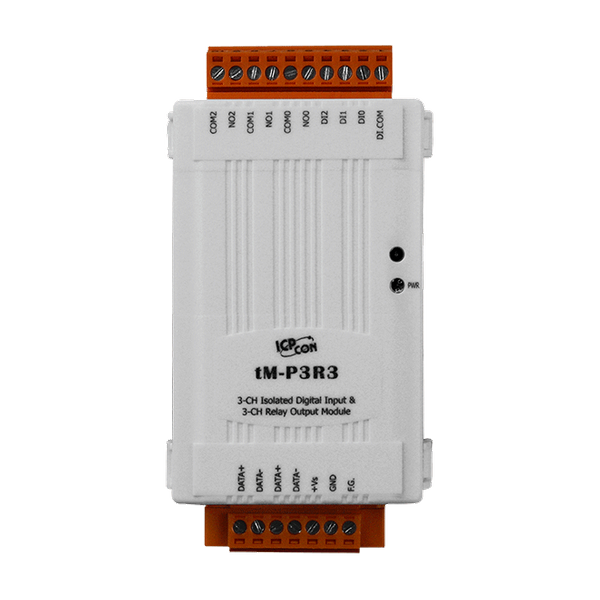

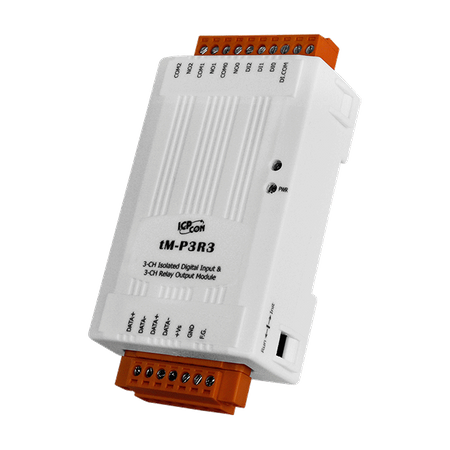

tM-P3R3 oferuje 3 kanały wejść cyfrowych i 3 kanały wyjść przekaźnikowych, z których każdy posiada eliminację optoizolatora. Wszystkie kanały wyjściowe są przekaźnikami typu Form A, podczas gdy wejścia bazują na połączeniach przewodowych typu źródło lub dren. Wszystkie kanały wejściowe mogą być używane jako liczniki 16-bitowe. Istnieją opcje konfigurowania wartości wyjść cyfrowych przy włączeniu i wartości bezpiecznych. Dostępna jest także ochrona ESD 4 kV i izolacja intra-modułowa 3750 VDC.
Zastosowania
• Wszystkie typy kontroli włącz/wyłącz
• Automatyka przemysłowa
• Maszyny przemysłowe
• Automatyka budynkowa
• Systemy spożywcze i napojowe
• Produkcja półprzewodników
• Systemy sterowania
Parametry techniczne:
| Product Range: | tM series |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 3 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +3.5 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | +1 VDC Max. |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 kΩ, 0.5 W |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | 70 VDC |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 3 |
| Wyjście przekaźnikowe: Typ: | Power Relay, Form A (SPST N.O.) |
| Relay Output: Operate Time: | 6 ms |
| Relay Output: Release Time: | 3 ms |
| Relay Output: Electrical Endurance: | VDE: ,
5 A @250 VAC 30,000 ops (10 ops/minute) at 75°C ,
5 A @30 VDC 70,000 ops (10 ops/minute) at 75°C ,
UL: ,
5 A @250 VAC/30 VDC 6,000 ops ,
3 A @250 VAC/30 VDC 100,000 ops |
| Relay Output: Mechanical Endurance: | 20,000,000 ops at no load (300 ops/minute) |
| Relay Output: Power on Value: | Programmable |
| Relay Output: Safe Value: | Programmable |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| COM Ports: Protocol: | DCON, Modbus RTU, Modbus ASCII |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 0.8 W Max. |
| Power: Powered from Terminal Block: | 10 ~ 30 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 52 x 98 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +75 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
