Główne cechy
- 8 wejść cyfrowych i 8 wyjść cyfrowych
- Cyfrowe wejścia/wyjścia typu sink- lub source
- Kanały wejść cyfrowych mogą być używane jako liczniki 16-bitowe
- Konfigurowalne ustawienia wartości startowej i bezpiecznej
- Wbudowany podwójny watchdog
Wprowadzenie

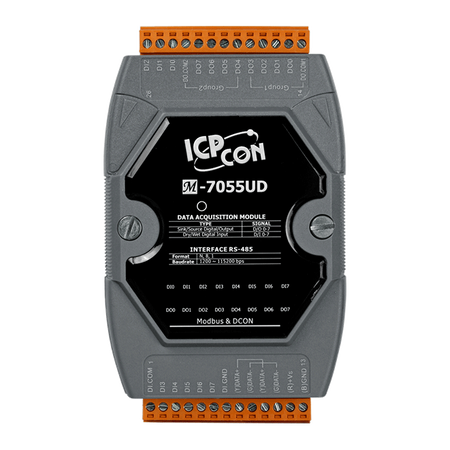

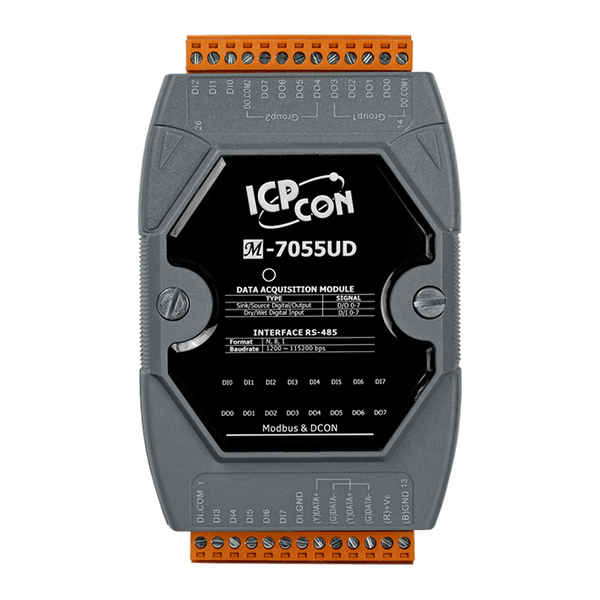

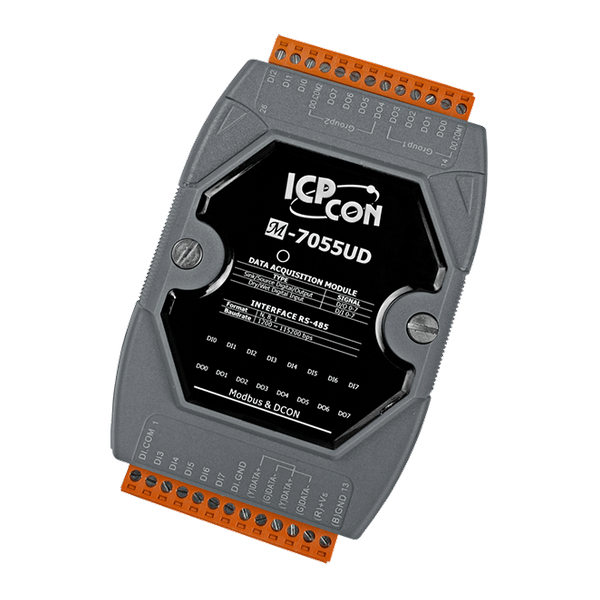

M-7055U/M-7055UD zapewnia 8 izolowanych kanałów do wejść cyfrowych oraz 8 izolowanych kanałów do wyjść cyfrowych. Wejścia i wyjścia cyfrowe mogą być wybrane jako typu sink lub source za pomocą połączeń przewodowych. Wszystkie kanały wejść cyfrowych mogą również być używane jako 16-bitowe liczniki. M-7055UD posiada 16 wskaźników LED do monitorowania stanu kanałów. M-7055U(D) obsługuje protokoły Modbus RTU oraz DCON, które mogą być konfigurowane za pomocą oprogramowania. Istnieją również opcje konfiguracji wartości startowych oraz bezpiecznych. Dostępne są również ±8 kV ESD, ±4 kV EFT, ±2 kV ochrona przed przepięciami oraz izolacja między modułami na poziomie 2000 VDC w celu poprawy ochrony przed zakłóceniami w środowiskach przemysłowych.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące
| Product Range: | M-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Wyświetl | |
| Wyświetlacz: Typ: | Wskaźnik LED we/wy |
Izolacja | |
| Isolation: Intra-module Isolation: | 2000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±8 kV Contact for Each Terminal ,
±15 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
8 x Digital Input ,
8 x Digital Output |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 8 |
| Wejście cyfrowe/licznik: Typ: | Suchy kontakt, ,
Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | Dry: Close to GND ,
Wet: +10 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | Dry:Open ,
Wet: +4 VDC Max. |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | ±70 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 8 |
| Wyjście cyfrowe: Typ: | Push-Pull |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source |
| Wyjście cyfrowe: Napięcie obciążenia: | +3.5 ~ +80 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 500 mA/Channel |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +48 VDC |
| Power: Consumption: | 1.0 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
