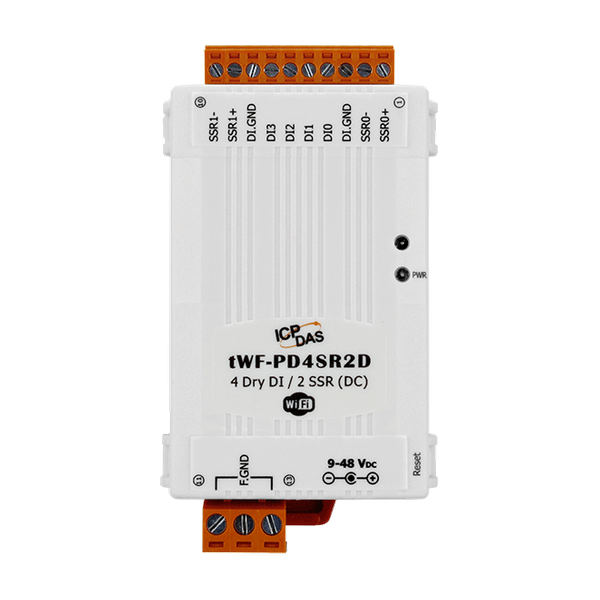

Name: tWF-PD4SR2D
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Komunikacja Wi-Fi moduł remote I/O
• Obsługa trybów Access Point (AP) i Station (STA)
• Wsparcie dla aplikacji PC, Android APP, przeglądarka internetowa (HTML)
• Wsparcie dla MODBUS TCP
• Wyjścia DC SSR
• Izolacja galwaniczna wejść typu dry contact
• Wszystkie kanały DI wyposażone w liczniki 32-bitowe
• Szeroki zakres zasilania: 9 ~ 48 VDC

Wprowadzenie

tWF-PD4SR2D posiada połączenie WLAN zgodne ze standardami IEEE802.11b/g/n. Dzięki powszechności infrastruktury sieci 802.11, możliwe jest włączenie łączności bezprzewodowej do systemów monitoringu i sterowania. Moduł wspiera również protokół Modbus TCP oraz konfigurację szyfrowania sieci, co umożliwia idealną integrację z oprogramowaniem SCADA, aplikacją HMI Modbus i oferuje łatwy oraz bezpieczny dostęp dla użytkowników. tWF-PD4SR2D oferuje 4 izolowane kanały wejściowe cyfrowe typu "dry" oraz 2 kanały wyjściowe DC SSR. Wszystkie kanały wejściowe posiadają 32-bitowe liczniki. Zapewniona jest także ochrona ESD 4 kV oraz izolacja między-modułowa 3750 VDC.

Zastosowania

• Sterowanie włączaniem/wyłączaniem zasilania DC
• Automatyzacja budynków
• Automatyzacja systemów zabezpieczeń
• Automatyzacja maszyn
• Automatyzacja fabryk
• Zdalna diagnostyka
• Zdalna konserwacja
• Urządzenia testujące

Parametry techniczne:

Product Range:	Wi-Fi
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Yes , ±4 kV for Power
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x Status
Wi-Fi
Wi-Fi: Standard:	IEEE 802.11 b/g/n
Wi-Fi: Mode:	Access Point (Limited AP) & Station (STA)
Wi-Fi: Encryption:	Open,WEP, WPA2
Wi-Fi: Data Transmission Rate:	Data Rate, 2.4 GHz
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	4
Wejście cyfrowe/licznik: Typ:	Styk suchy
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink
Digital Input/Counter: ON Voltage Level:	Close to GND
Digital Input/Counter: OFF Voltage Level:	Open
Digital Input/Counter: Max. Counts:	32-bit (4294967295)
Digital Input/Counter: Frequency:	20 Hz Max.
Digital Input/Counter: Isolation:	Photo-Isolation 3750 VDC
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	2 x DC Solid State Relay
Wyjście przekaźnikowe: Typ:	Solid State Relay (DC)
Relay Output: Contact Rating:	DC 3 ~ 30 V/1 A
Relay Output: Operate Time:	2 ms
Relay Output: Release Time:	2 ms
Relay Output: Power on Value:	Yes(OFF)
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+9 VDC ~ +48 VDC
Power: Consumption:	0.7W Max.
Mechaniczny
Mechanical: Dimensions (mm):	52 x 97 x 27 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
