PMDK

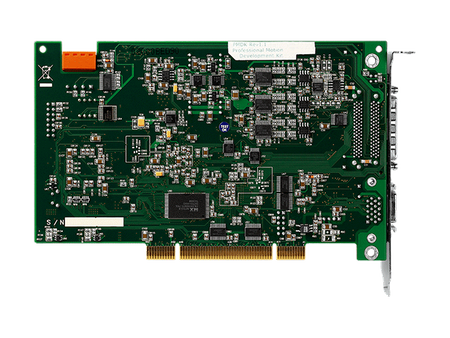

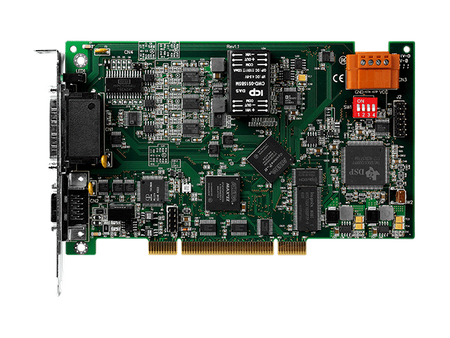

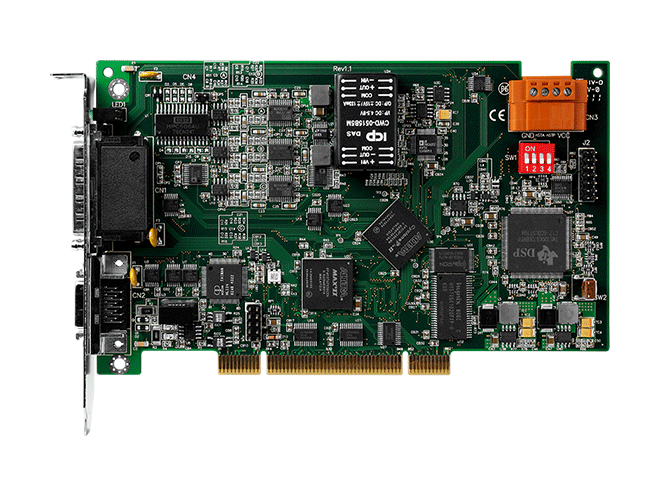

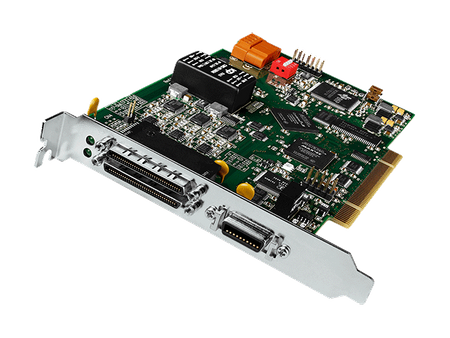

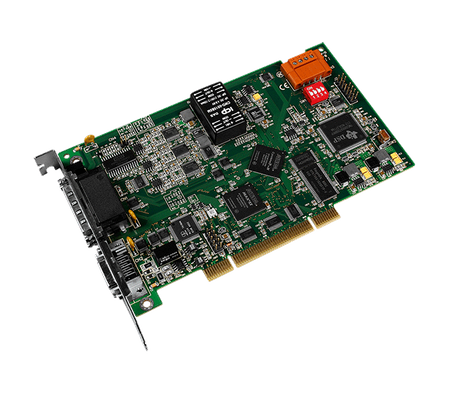

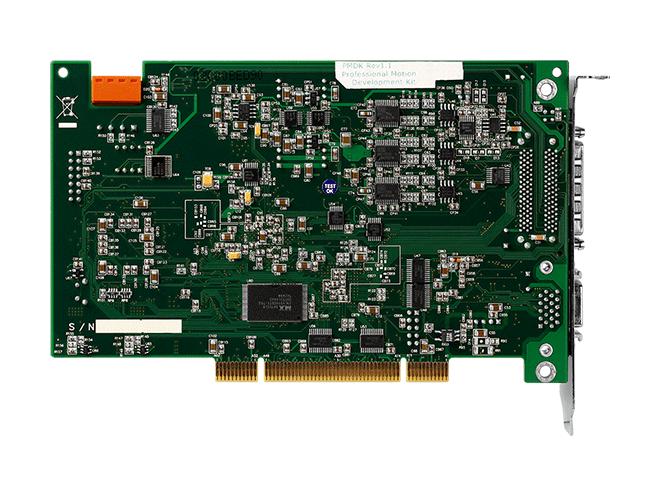

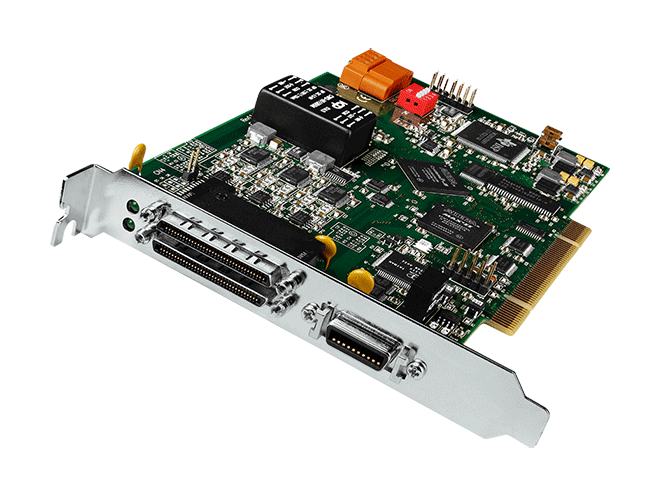

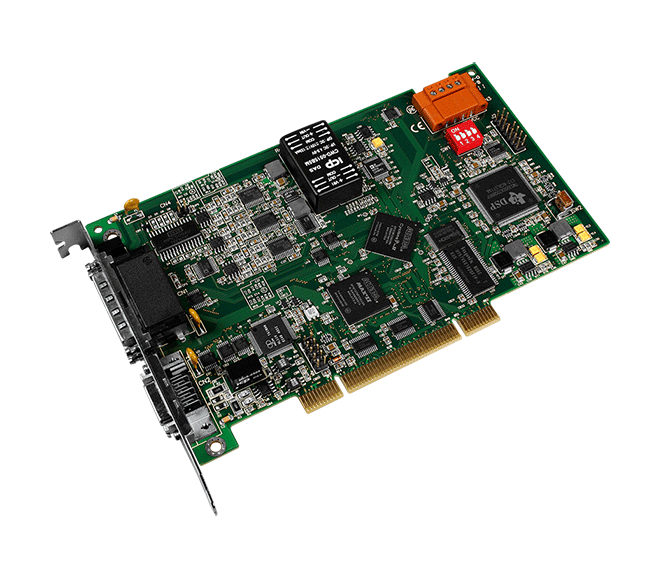

PMDK to karta kontroli ruchu oparta na DSP, odpowiednia do tworzenia profesjonalnych aplikacji kontroli ruchu i może być używana z każdym IPC wyposażonym w magistralę PCI 5 V. Dzięki integracji szybkiego DSP (TI C672x), FPGA (Field Programmable Gate Array) oraz układów buforowania I/O, możliwe jest wdrożenie szerokiego zakresu aplikacji. Na karcie PMDK znajduje się różnorodne zestawienie interfejsów I/O, w tym 6 kanałów dla impulsów I/O, 6 kanałów dla AI/AO oraz różne kanały DI/DO. Karta posiada również pojedynczy port FRnet dwuwłóknowy, który może być używany do zdalnej kontroli do 128 kanałów DI i 128 kanałów DO, co wraz z dostarczonymi licznymi przykładami oprogramowania pozwala na szybkie tworzenie spersonalizowanych programów.

PMDK umożliwia użytkownikom wdrożenie różnych opłacalnych funkcji kontroli ruchu, w tym interpolację liniową i krzywoliniową z przyspieszaniem i hamowaniem. Możliwe są także różne synchroniczne działania poprzez programowanie. Dołączone przykładowe oprogramowanie może być używane do projektowania spersonalizowanych funkcji ruchu, które następnie mogą być dodane do oryginalnego zestawu poleceń ruchu. Programy DSP są tworzone na bazie jądra czasu rzeczywistego (DSP/BIOS), co oznacza, że status ruchu, status I/O FRnet oraz status innych interfejsów I/O mogą być monitorowane podczas wykonywania operacji, a obciążenie procesora jest bardzo niskie, co pozwala na użycie jednej lub więcej kart ruchu w jednym IPC. Jeśli PMDK ma być używana do przetwarzania sygnałów, użytkownicy mogą odnieść się do różnych przykładów dostarczonych przez ICP DAS, ilustrujących, jak wdrażać FFT, FIR i IIR, wraz z zasobami dostarczonymi przez TI.

W przyszłości ICP DAS będzie dostarczać szerszą bibliotekę funkcji i przykładów, która jeszcze bardziej zredukuje poziom programowania wymagany przez użytkowników do wdrażania swoich spersonalizowanych aplikacji. Podsumowując, PMDK to wysoce opłacalne rozwiązanie dla użytkowników zamierzających tworzyć spersonalizowane aplikacje do kontroli ruchu, kontroli procesów, kontroli logiki I/O, przetwarzania cyfrowego i zastosowania w szerokim zakresie innych dziedzin.

• Produkcja półprzewodników
• Inspekcja komponentów
• Kontrola jakości produkcji
• Inspekcja w branży spożywczej i napojów
• Mikroskopia i obrazowanie medyczne
• Zastosowania biometryczne
• Stół X-Y-Z
• Maszyny do tłoczenia o stałej kątki
• Maszyny transferowe
• Spinner
• Załadunek/Rozładunek

Struktura systemu aplikacji
