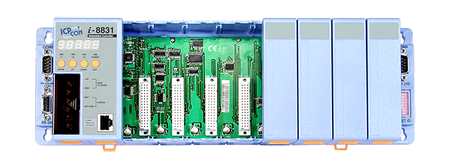

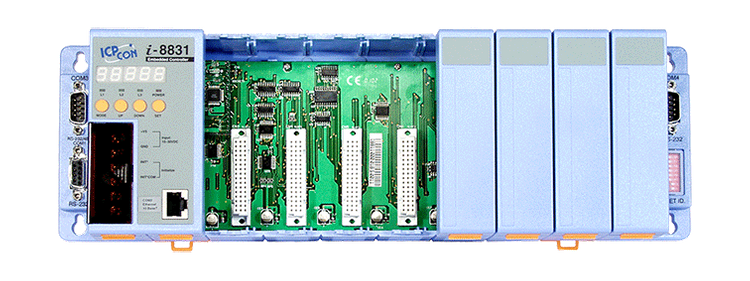

Name: I-8831
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 80188 lub kompatybilny (8-bitowy i 40 MHz)
• Wbudowany system operacyjny MiniOS7 (podobny do DOS)
• 64-bitowy numer seryjny sprzętu do ochrony oprogramowania
• Wbudowany watchdog
• Wyświetlacz 7-segmentowy x 5
• Port szeregowy x 3 (interfejs komunikacyjny RS-232 lub RS-485)
• Układ ochronny wejścia
• 8 gniazd dla modułów I-8K i I-87K
• Temperatura pracy: -25 ~ +75 °C

Wprowadzenie

I-8831 to wbudowany kontroler Ethernet z 8 gniazdami I/O. Oba są wyposażone w MiniOS7, wbudowany system operacyjny podobny do DOS, opracowany przez ICPDAS Co., LTD. MiniOS7 może uruchomić się w bardzo krótkim czasie (0.4 ~ 0.8 sekundy). Posiada wbudowaną funkcję diagnostyki sprzętu i obsługuje pełne funkcje dostępu do wszystkich modułów I/O serii 8K i 87K, takich jak DI, DO, DIO, AI, AO, moduły licznika/częstotliwości, moduły ruchu itp.

Aby uprościć proces tworzenia programów TCP/IP, zaprojektowaliśmy architekturę XServer. Jest to niezawodna, otwarta, rozszerzalna i łatwa w użyciu biblioteka. XServer implementuje 90% funkcji komunikacji Ethernetowej. Korzystając z dostarczonych przez nas bogatych programów demonstracyjnych, inżynierowie oprogramowania mogą łatwo ukończyć pozostałe 10% funkcji i znacznie skrócić czas tworzenia oprogramowania.

I-8831 jest wyposażony w port ethernetowy, a ich płyta główna posiada 3 szeregowe porty COM, w tym porty RS-232 i RS-485, które mogą być używane w zdalnym pozyskiwaniu danych i aplikacjach kontrolnych, w tym w monitorowaniu środowiska, zarządzaniu energią i automatyzacji fabryki.

Dzięki zastosowaniu S-256 (256 KB) lub S-512 (512 KB) SRAM z podtrzymaniem bateryjnym, zapewniają funkcję przechowywania danych dziennika. (S256 i S512 to opcjonalne akcesoria.)

Parametry techniczne:

Product Range:	iP-8000/I-8000
Software
Software: OS:	MiniOS7
Software: Development:	C Language
Moduł CPU
CPU Module: CPU:	80188 or compatible, 8-bit and 40 MHz
CPU Module: 64-bit Hardware Serial Number:	Yes
CPU Module: EEPROM:	2 KB
CPU Module: Flash:	512 KB
CPU Module: NVRAM:	31 Bytes
CPU Module: SRAM:	512 KB
CPU Module: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
CPU Module: Watchdog Timer:	Yes
Wyświetl
Wyświetlacz: Typ:	5 x Digit 7 Segment LED Display
Wskaźniki LED
LED Indicators: Status:	1 x Power, 3 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	8
HMI
HMI: DIP Switch:	8-bit for address
HMI: Push Button:	4
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10Base NE2000 compatible
Porty COM
Porty COM: Porty:	2 x RS-232, 1 x RS-232/RS-485
Power
Power: Input Range:	+10 ~ 30 VDC
Power: Consumption:	5.1 W
Mechaniczny
Mechanical: Dimensions (mm):	355 x 110 x 77 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +85 °C
Environment: Humidity:	5 ~ 95 % RH, Non-condensing
Status:	Available
