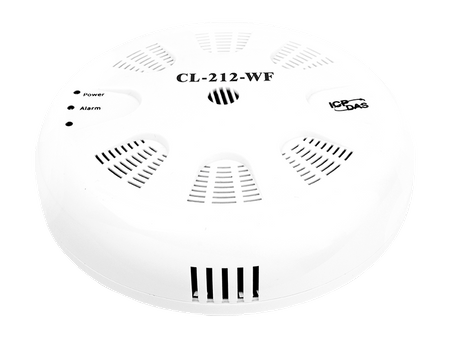

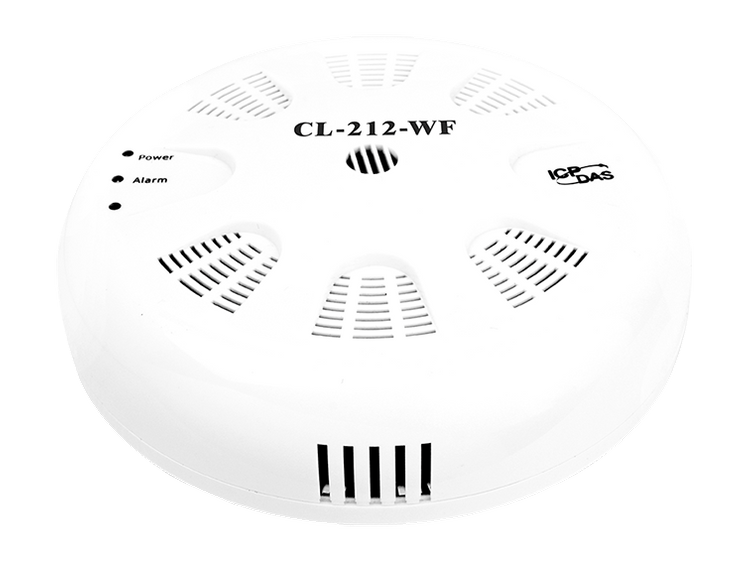

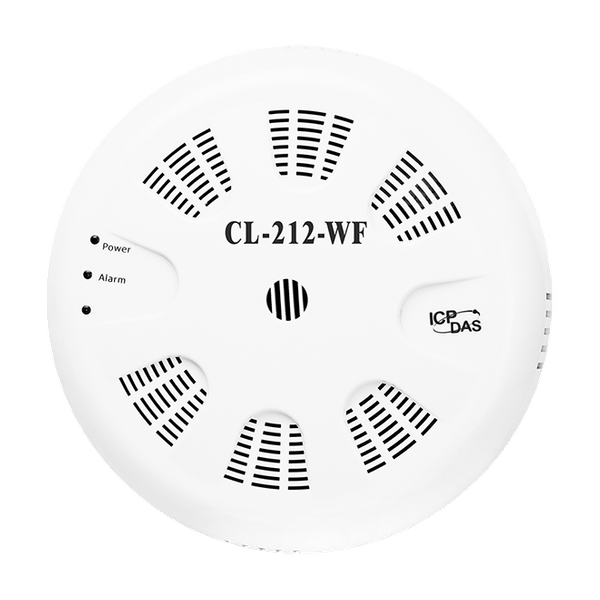

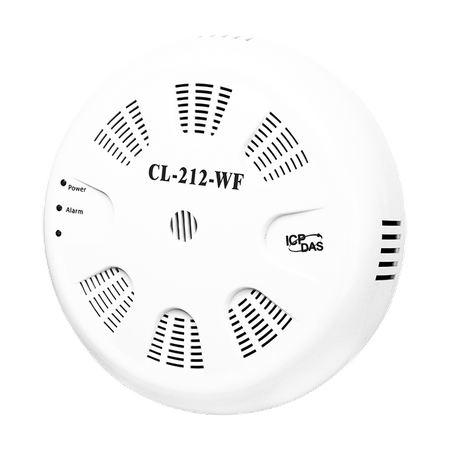

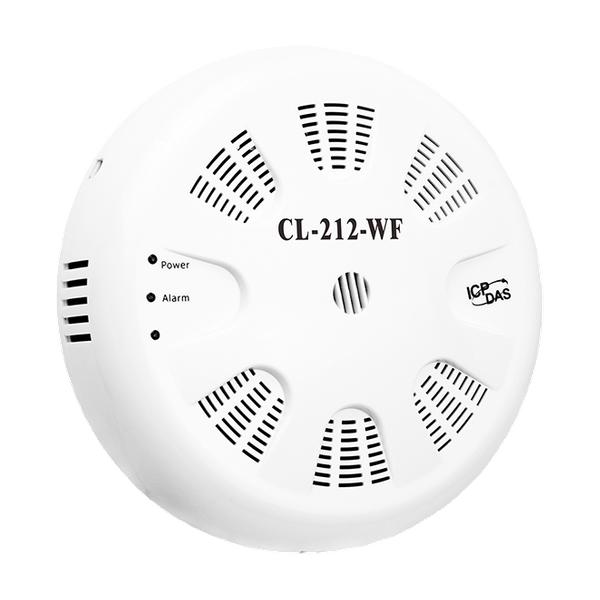

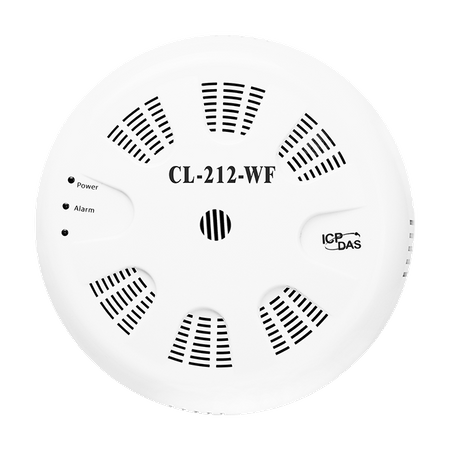

Name: CL-212-WF
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Zapisuje pomiary PM2.5, CO2, temperaturę, wilgotność i punkt rosy
Czujnik CO2 bez dyspersji (NDIR)
Do 450 000 rekordów z datą i godziną
Proste i potężne oprogramowanie użytkowe, aplikacje iOS i Android w zestawie
Wsparcie dla protokołów DCON i Modbus RTU/TCP
Wsparcie dla protokołu MQTT dla interfejsu Ethernet
Zawiera interfejsy komunikacyjne RS-485/Ethernet/Wi-Fi
Wyjście przekaźnikowe do alarmu lub kontroli urządzeń IAQ
Zgodność ze standardami IEEE802.11b/g/n
Redundantne wejścia zasilania: PoE (IEEE 802.3af, klasa 1) i wejście DC
Wsparcie dla trybów Infrastructure i Limit-AP w sieciach bezprzewodowych
Montaż sufitowy lub ścienny

Wprowadzenie

CL-200-WF to moduł monitorujący jakość powietrza wewnętrznego (IAQ) wyposażony w interfejsy Wi-Fi, Ethernet i RS-485. Zapewnia połączenie WLAN zgodne ze standardami IEEE802.11b/g/n. Dzięki popularności infrastruktury sieci 802.11, moduły te stanowią łatwą metodę włączenia łączności bezprzewodowej do systemów monitorowania i kontroli. Seria CL-200-WF, obejmująca urządzenia do rejestracji danych, może być używana do rejestrowania PM2.5, CO, CO2, temperatury. Dane w czasie rzeczywistym mogą być dostępne z rejestratora danych CL-200-WF z dowolnego miejsca i w dowolnym czasie za pomocą darmowego oprogramowania dla Windows, aplikacji iOS lub Android, o ile są one podłączone do tej samej sieci lokalnej co rejestrator danych.

Wsparcie jest dostarczane dla popularnych protokołów przemysłowych, takich jak DCON, Modbus RTU i Modbus TCP. Dla interfejsu Ethernet, wspiera również rosnący protokół łączności maszyna-maszyna (M2M) / IoT (Internet of Things) – MQTT. Rejestrator danych CL-200-WF może być podłączony za pośrednictwem powszechnie używanych interfejsów komunikacyjnych, w tym RS-485, Ethernet, PoE i Wi-Fi, co oznacza, że urządzenie można łatwo zintegrować z istniejącymi systemami HMI lub SCADA i łatwo zarządzać w rozproszonym systemie sterowania.

Wsparcie dla protokołu MQTT w zastosowaniach IoT (tylko interfejs Ethernet)

Protokół MQTT został zaprojektowany do efektywnej wymiany danych w czasie rzeczywistym pomiędzy czujnikiem a urządzeniem mobilnym. Działa za pośrednictwem TCP/IP i jest szeroko wykorzystywany dzisiaj w aplikacjach „maszyna-maszyna” (M2M) i „Internet of Things".

Uzyskaj dane w czasie rzeczywistym w dowolnym miejscu i czasie

Dane w czasie rzeczywistym z rejestratora danych CL-200-WF mogą być dostępne z dowolnego miejsca i w dowolnym czasie za pomocą narzędzia iAir Utility, aplikacji iOS lub Android, lub za pośrednictwem regularnej przeglądarki internetowej, pod warunkiem że są podłączone do tej samej sieci lokalnej co rejestrator danych.

Proste i potężne narzędzie iAir Utility

Narzędzie iAir Utility może być używane do konfiguracji modułów, monitorowania danych w czasie rzeczywistym, grupowania modułów CL-200-WF, aby można było przeglądać i zarządzać statusami grup dystrybucyjnych. Narzędzie umożliwia również pobieranie i eksportowanie danych zapisanych do pliku .CSV, który można następnie zaimportować do dowolnego oprogramowania przemysłowego lub arkusza kalkulacyjnego w celu analizy.

Dane w czasie rzeczywistym z serii CL-200-WF mogą być dostępne z dowolnego miejsca i w dowolnym czasie za pomocą narzędzia WF-IIOT-Utility i aplikacji iOS.

Zastosowania

Transport żywności lub farmaceutyków
Przemysł spożywczy (HACCP)
Stacje krwiodawstwa i apteki
Zarządzanie budynkami i energią
Zarządzanie magazynem
Muzea, archiwa i galerie

Rozwiązanie do automatycznego monitorowania jakości powietrza w parkingach wewnętrznych lub podziemnych

System automatyzacji jakości powietrza w parkingach wewnętrznych lub podziemnych może używać modułów serii CL-200-WF do monitorowania informacji o zdrowiu i bezpieczeństwie, takich jak CO, CO2, temperatura, wilgotność i punkt rosy, i wiele innych...

Parametry techniczne:

Product Range:	Industrial Sensor
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (2.3 seconds), Communication (Programmable)
Pomiar temperatury
Temperature Measurement: Range:	-10 ~ +50°C
Temperature Measurement: Resolution:	0.1°C
Temperature Measurement: Accuracy:	±0.6°C
Humidity Measurement
Humidity Measurement: Range:	0 ~ 100% RH, Non-condensing
Humidity Measurement: Resolution:	0.1% RH, Non-condensing
Humidity Measurement: Accuracy:	±5% RH, Non-condensing
Dew Point
Dew Point: Range:	Calculated using temperature and relative humidity
Dew Point: Resolution:	0.1°C
CO2 Measurement
CO2 Measurement: Range:	0 to 9999 ppm (NDIR)
CO2 Measurement: Resolution:	1 ppm
CO2 Measurement: Accuracy:	±40 ppm ±3% of measured value
CO2 Measurement: Response Time:	120 seconds
CO2 Measurement: Warm-up Time:	5 minutes
PM2.5 Measurement
PM2.5 Measurement: Range:	0 ~ 400 μg/m3
PM2.5 Measurement: Resolution:	1μg/m3
PM2.5 Measurement: Response Time:	<= 1 min.
System
System: Security:	IP filter (whitelist) and Password (web)
System: Alarm:	CO2
System: Real Time Clock:	Yes
System: Data Logger:	Yes, up to 450,000 records
Wi-Fi
Wi-Fi: Transmission Distance (LoS):	50 meters (LOS)
Wi-Fi: Standard Supported:	IEEE 802.11 b/g/n
Wi-Fi: RX Sensitivity:	-95.7 dBm @ 1 DSSS, -74.0 dBm @ 54 OFDM
Wi-Fi: Output Power:	18 dBm @ 1 DSSS, 14.5 dBm @ 54 OFDM
Wi-Fi: Mode:	Infrastructure & Limited AP
Wi-Fi: Encryption:	WEP, WPA and WPA2
Wi-Fi: Antenna:	1 dBi (PCB Antenna)

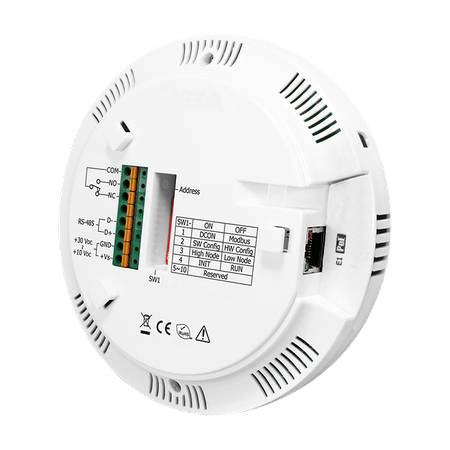

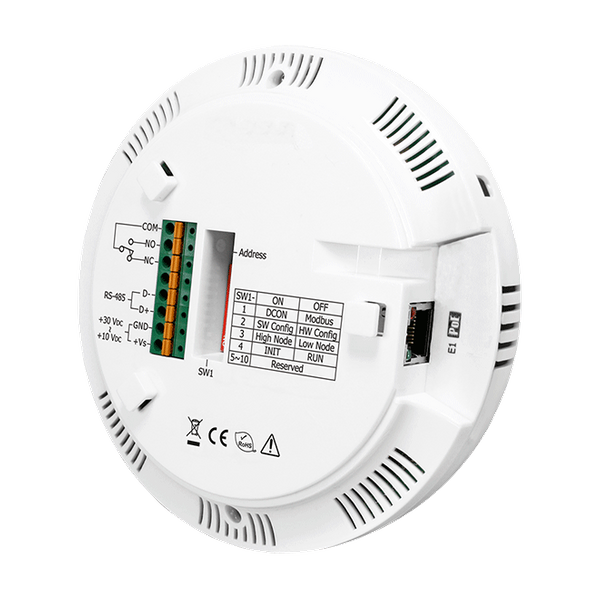

Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	1 x Form A, SPST 30 VDC @ 16 A or 250 VAC @ 16 A
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-Pin RJ-45 x1 (Auto-negotiating, Auto-MDI/MDIX, LED indicators)
Porty COM
Porty COM: Porty:	1 x RS-485 , 1 x Ethernet
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Protocol:	DCON and Modbus/RTU (RS-485) , Modbus TCP (Ethernet, Wi-Fi) , MQTT (Ethernet)
Power
Power: Consumption:	Non-PoE: 2.9 W (Max.) , PoE: 3.0 W (Max.)
Power: Powered from Terminal Block:	+12 ~ +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	Ø 150 x 53 (Ø x H)
Mechanical: Installation:	Ceiling Mounting/Wall Mounting
Mechanical: Ingress Protection Rating:	IP20
Środowisko
Environment: Operating Temperature:	0 ~ 50°C
Environment: Storage Temperature:	-30 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
