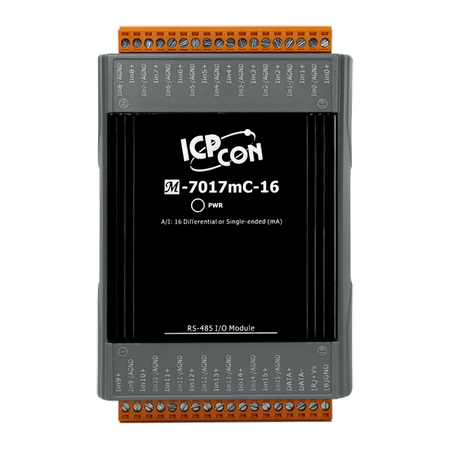

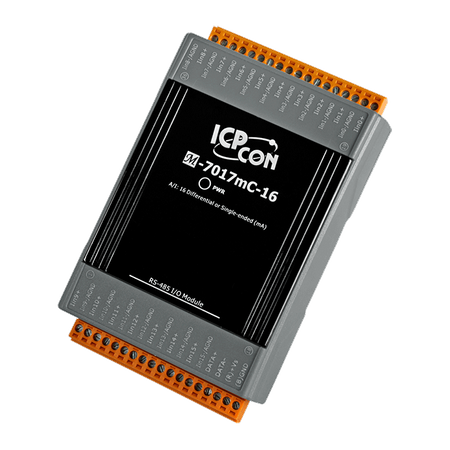

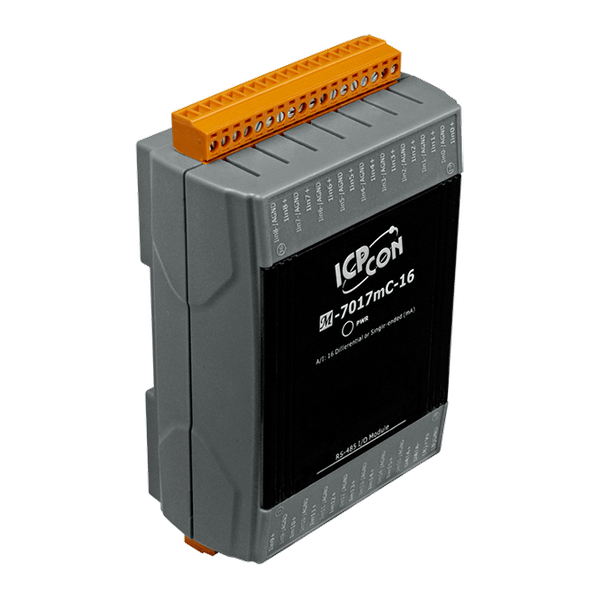

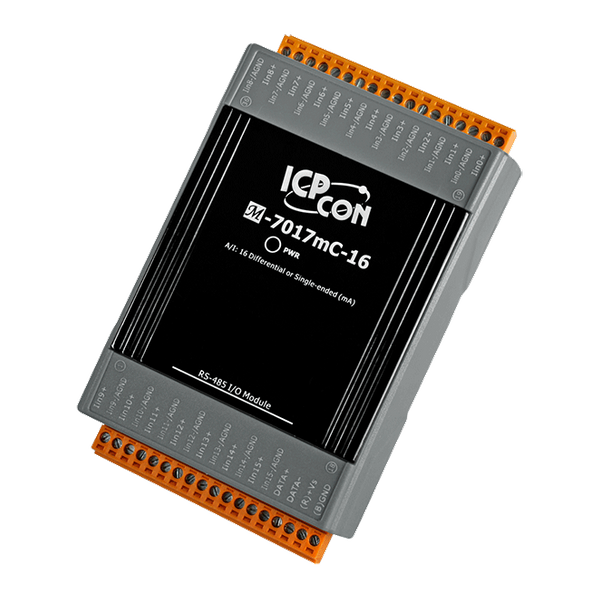

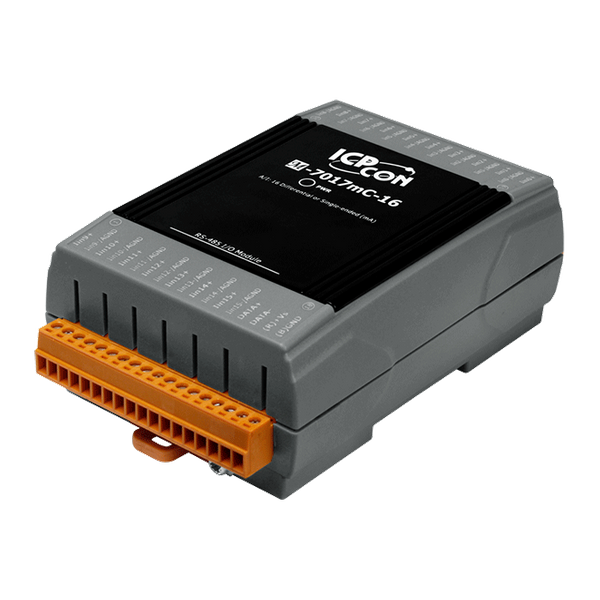

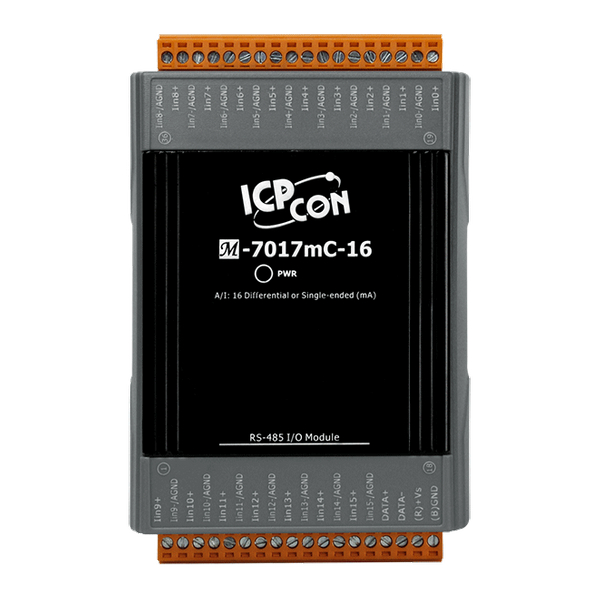

Name: M-7017mC-16-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

16 wejść prądowych
Wbudowany rezystor, który upraszcza pomiar prądu
Zworek do wyboru okablowania różnicowego lub pojedynczego
Rozdzielczość 16-bitowa
Regulowana szybkość próbkowania (tryb szybki/normalny)
Przechowywanie do 100,000 rekordów z 16 wejść prądowych
Wbudowany podwójny watchdog

Wprowadzenie

M-7017mC-16 to 16-kanałowy moduł wejścia prądowego zaprojektowany specjalnie do pomiaru prądu. Jego przyjazna dla użytkownika konstrukcja oszczędza czas i wysiłek dzięki wbudowanym rezystorom, co pozwala na bezpośredni pomiar prądu bez konieczności dodawania zewnętrznego rezystora. Moduł oferuje również ochronę ESD 4 kV oraz ochronę przed przepięciami 110 VDC dla wejścia prądowego oraz izolację wewnątrzmodułową 3000 VDC i wykrywanie otwartego obwodu dla wejścia 4 ~ 20 mA.

Szybkość próbkowania M-7017mC-16 jest regulowana, co umożliwia ustawienie trybu szybkiego lub normalnego. Moduł zawiera rejestrator danych, który może być używany do rejestrowania wejścia prądowego ze wszystkich 16 kanałów, w tym znaczniki daty i czasu, i może przechowywać do 100,000 rekordów do pobrania.

LogReader to prosty narzędzie, które może być używane do odczytu danych logu modułu, a następnie do eksportu ich do pliku CSV. Użytkownik może pobrać je z Centrum Pobierania.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący

Parametry techniczne:

Product Range:	M-7000
Data Logger
Data Logger: Max. Records:	Up to 100,000 records from 16 current input channels
Moduł CPU
CPU Module: Real Time Clock:	Yes
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	16 Differential or Single-ended Wiring (Jumper Selectable)
Wejście analogowe: Zakres:	±20 mA, 0 ~ 20 mA, 4 ~ 20 mA
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	Normal Mode: ±0.1% of FSR , Fast Mode: ±0.2 % of FSR
Wejście analogowe: Częstotliwość próbkowania:	Normal Mode: 10 Hz , Fast Mode: 200 Hz
Analog Input: Common Voltage Protection:	25 VDC
Wejście analogowe: Ochrona przed przepięciem:	110 VDC
Analog Input: Overcurrent Protection:	50 mA at 110 VDC
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Open Wire Detection:	For 4 ~ 20 mA Only
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	(N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1)
COM Ports: Protocol:	Modbus RTU, DCON
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+10 ~ +48 VDC
Power: Consumption:	0.6 W
Mechaniczny
Mechanical: Dimensions (mm):	76 x 121 x 42 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
