Name: TPD-433-H-EU
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wyjątkowy stosunek jakości do ceny (C/P)
Ekran dotykowy o wysokiej rozdzielczości i kolorach
PoE (Power over Ethernet)
RS-485 (w tym Self-Tuner)
RTC (Real Time Clock)
Projektowanie GUI
Darmowe narzędzie do projektowania HMIWorks
Obsługuje język programowania C oraz Ladder Designer
Obsługuje niestandardowy protokół komunikacyjny (język C)
Protokół Modbus TCP/RTU

Wprowadzenie

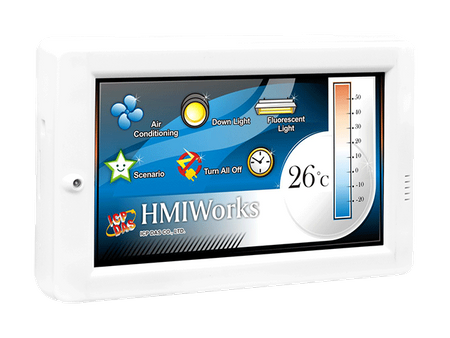

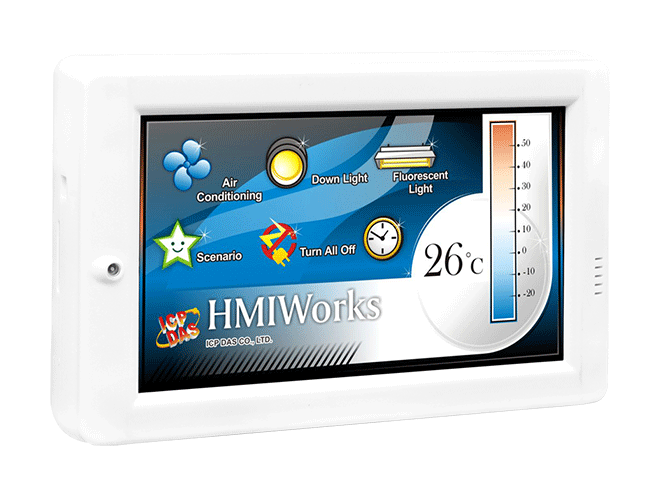

Seria TPD 4,3 cala to oraz dotykowy HMI z ekranem TFT o wysokiej rozdzielczości, który idealnie pasuje do standardowego gniazdka elektrycznego montowanego w ścianie. Dodatkowo, jest bezproblemowo zintegrowany z bogatymi modułami I/O i prezentuje piękne, elastyczne i zdefiniowane przez użytkownika obrazy. Krótko mówiąc, jest to najlepszy wybór do modernizacji mechanicznych przełączników na inteligentne panele sterujące.

Dla użytkowników PLC HMIWorks oferuje Ladder Designer, a dla użytkowników IT dostępne jest środowisko języka C. Zwłaszcza, że nauka tworzenia programu aplikacji dla urządzeń serii TPD przy użyciu Ladder Designer zajmuje nie więcej niż 30 minut. Dzięki wszystkim funkcjom dostarczanym przez urządzenia HMI serii TPD, muszą one być najbardziej opłacalnymi urządzeniami HMI, jakie kiedykolwiek były dostępne na rynku.

Zastosowania

Proszę odnieść się do TouchPAD Applications w celu uzyskania bardziej szczegółowych informacji o zastosowaniach produktu.

Parametry techniczne:

Product Range:	TPD Series
Jednostka główna
Main Unit: CPU:	32-bit RISC CPU
Main Unit: Storage:	16 MB SDRAM/16 MB Flash
Main Unit: Real Time Clock:	Yes
Wyświetl
Wyświetlacz: Typ:	LCD 4.3” TFT (Resolution 480 X 272, 65535 colors), defective pixels <= 3
Display: Backlight Life:	20,000 hours
Display: Brightness:	400 cd/m2
Display: Touch Panel:	Yes
Wskaźniki LED
LED Indicators: Status:	1 LED
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes
HMI: Reset Button:	Yes
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100 Base-TX
USB
USB: Specification:	USB 1.1 Client (Firmware updates only)
USB: Connector:	Mini-B
Power
Power: Consumption:	2.5 W
Power: Powered from PoE:	IEEE 802.3af, Class1 (48 V)
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	126 mm x 92 mm x 29 mm
Mechanical: Installation:	Wall Mounting (Suitable for the European 86mm x 86mm outlet box)
Środowisko
Environment: Operating Temperature:	-20 ~ +50°C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
