Name: ET-2217CI
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wbudowany serwer WWW do konfiguracji
Wsparcie dla protokołów Modbus TCP/UDP i MQTT
2-portowy przełącznik Ethernet (przełączanie LAN) do połączeń łańcuchowych
Połączenie I/O (Push and Pull)
Konfigurowalny przez oprogramowanie wejście napięcia/prądu
Regulowana szybkość próbkowania (200Hz/10Hz na kanał)
Rejestracja z oznaczeniem czasowym dla pomiarów napięcia i prądu
- 320 000 zapisów/każdy kanał
Wbudowane I/O
- 8-ch AI (Różnicowy)
3000 VDC izolacja między kanałami

Wprowadzenie

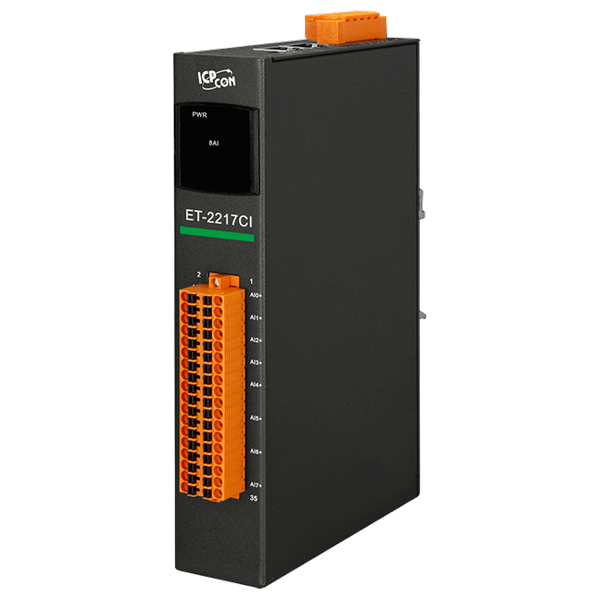

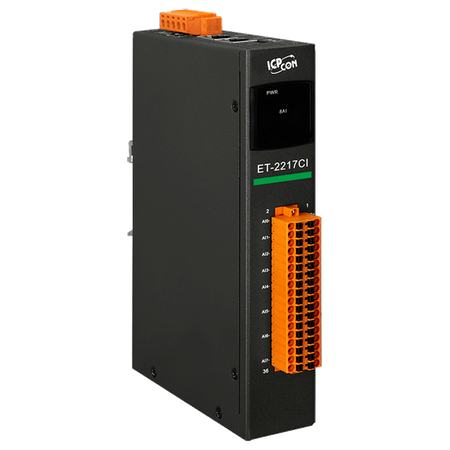

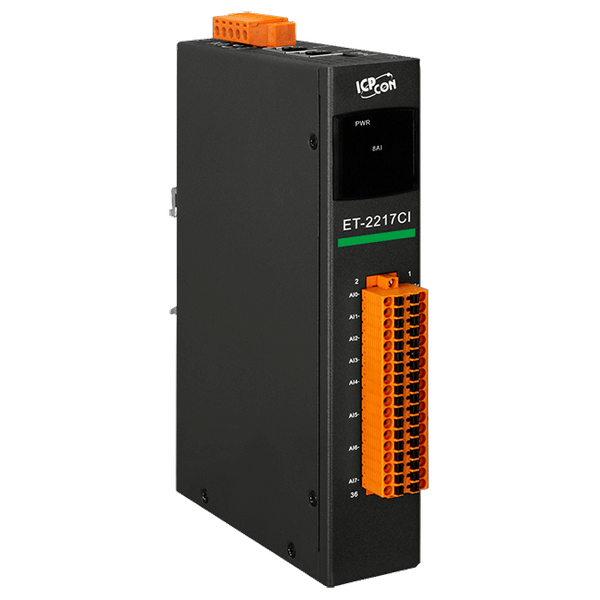

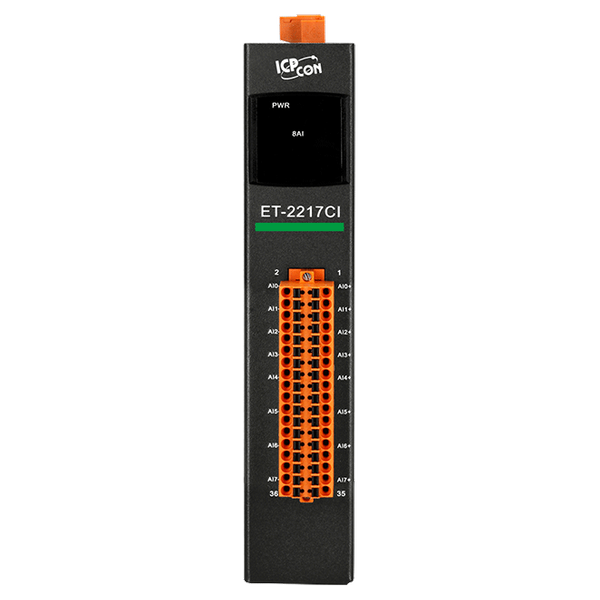

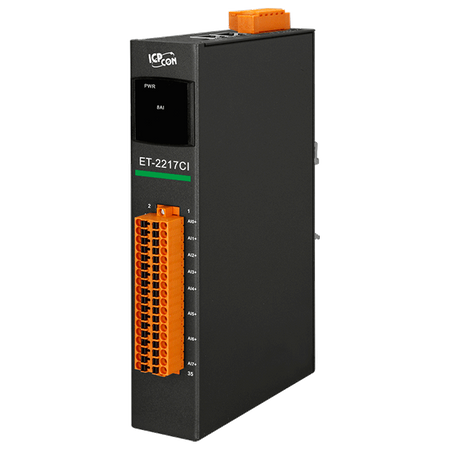

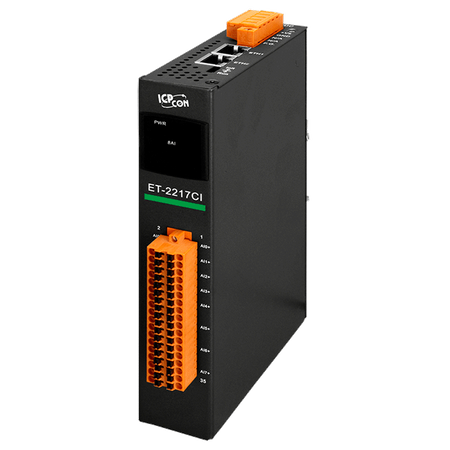

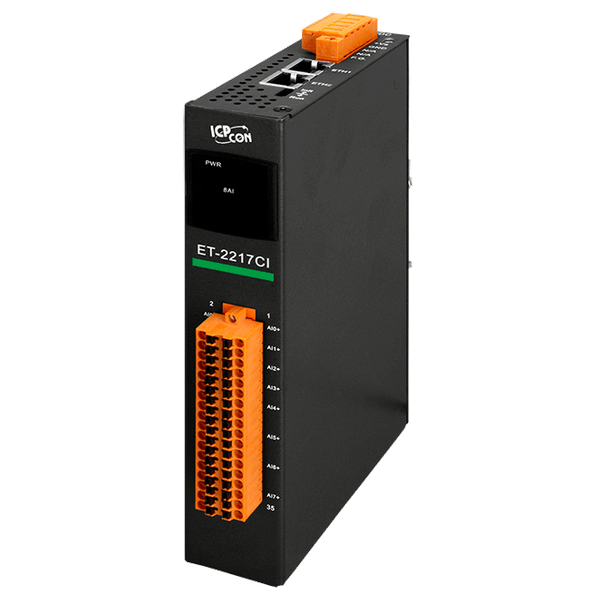

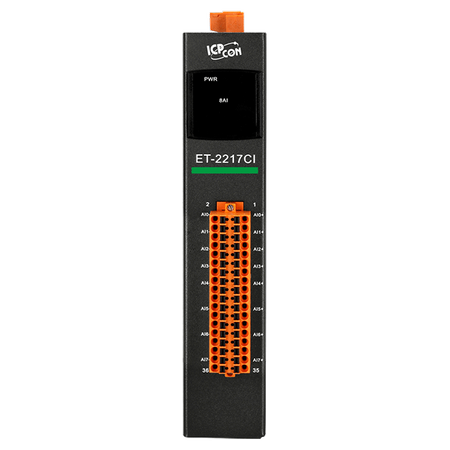

ET-2217CI to 8-kanałowy moduł wejścia analogowego z izolacją międzykanałową. Wszystkie kanały wejściowe mogą być indywidualnie konfigurowane z zakresami wejść, w tym ±1 V, ±2.5 V, ±5 V, ±10 V, 0 ~ 20 mA, 4 ~ 20 mA i ±20 mA. Moduł można ustawić jako wejścia napięciowe lub prądowe za pomocą oprogramowania, oferując przy tym ochronę przed przepięciami do 120 VDC oraz ochronę przed nadprądami do 50 mA przy 110 VDC/VAC. Dodatkowo, każdy kanał wejściowy 4 ~ 20 mA oferuje wykrywanie otwartego przewodu.

Szybkość próbkowania ET-2217CI może być ustawiona na tryb szybki (200 Hz) lub normalny (10 Hz) do rejestrowania wartości napięcia i prądu z oznaczeniem czasowym. Moduł obsługuje powszechnie używane protokoły przemysłowe, takie jak Modbus TCP oraz nowe protokoły łączności M2M (Machine-to-Machine) lub IoT (Internet of Things) takie jak MQTT. Ponadto, zapewnia on ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC, co zwiększa zdolność ochrony przed zakłóceniami w środowiskach przemysłowych.

LogReader to proste narzędzie, które można użyć do odczytu danych zebranych przez moduł i eksportowania ich do pliku CSV. Użytkownicy mogą pobrać oprogramowanie z Centrum Pobierania.

Zastosowania

Automatyzacja przemysłowa, automatyzacja maszyn, automatyzacja budynków, diagnoza zdalna i konserwacja, sprzęt testujący

Parametry techniczne:

Product Range:	ET-2200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: CPU:	32-bit ARM
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	Ethernet: 1500 VDC , I/O: 3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet
System
System: Real Time Clock:	Yes
System: Data Logger:	Up to 320,000 records
Wejście analogowe
Wejście analogowe: Kanały:	8 Differential
Wejście analogowe: Typ:	Voltage, Current , (Software configurable )
Wejście analogowe: Zakres:	Voltage: ±1 V, ±2.5 V, ±5 V, ±10 V , Current: 0 ~ 20mA, 4 ~ 20mA
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	±0.1% of FSR
Wejście analogowe: Częstotliwość próbkowania:	Normal Mode: 10 Hz (per channel) , Fast Mode: 200 Hz (per channel)
Analog Input: Input Impedance:	Voltage: 20 MΩ , Current: 135 Ω
Wejście analogowe: Ochrona przed przepięciem:	+120 VDC
Analog Input: Overcurrent Protection:	50 mA at 110 VDC (max.)
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Channel-to-Channel Isolation:	3000 VDC
Analog Input: Open Wire Detection:	For 4 ~ 20 mA Only
ETHERNET

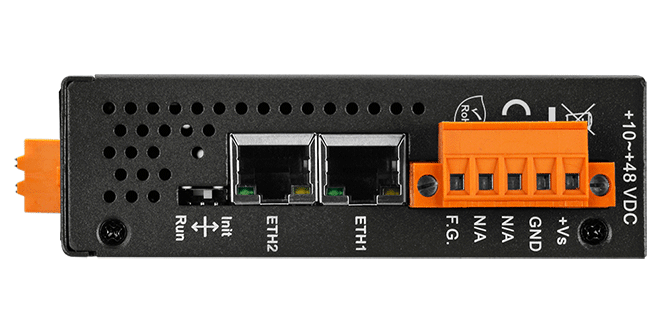

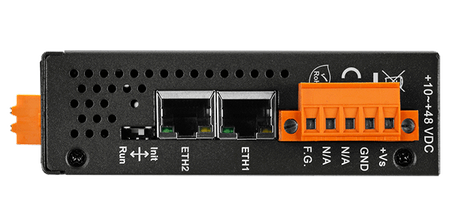

Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Switch Ports
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP, MQTT
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	5.4 W (max.)
Power: Powered from Terminal Block:	+10 ~ +48 VDC
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	33 x 176 x 129 (W x L x H)

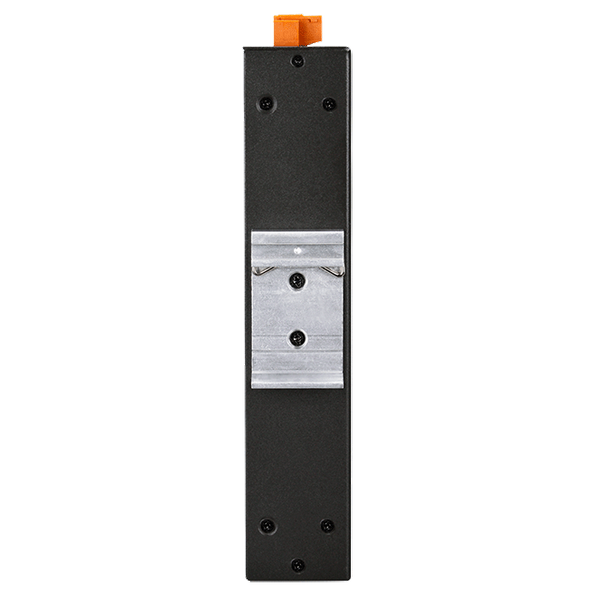

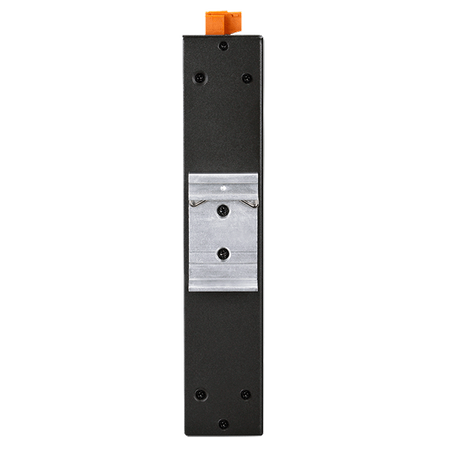

Mechanical: Installation:	DIN-Rail mounting / Wall mounting (Optional ASO-0015)
Mechanical: Ingress Protection Rating:	IP30
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
