Główne cechy
- 8 kanałów licznika/generatora częstotliwości lub 4 kanały wejściowe enkodera
- Programowalny filtr cyfrowy
- Licznik 32-bitowy
- Indywidualna konfiguracja kanałów
- Wirtualne zasilanie bateryjne do zachowania wartości licznika
- Wartości predefiniowane dla wejść liczników
- Zgodność z RoHS
Wprowadzenie

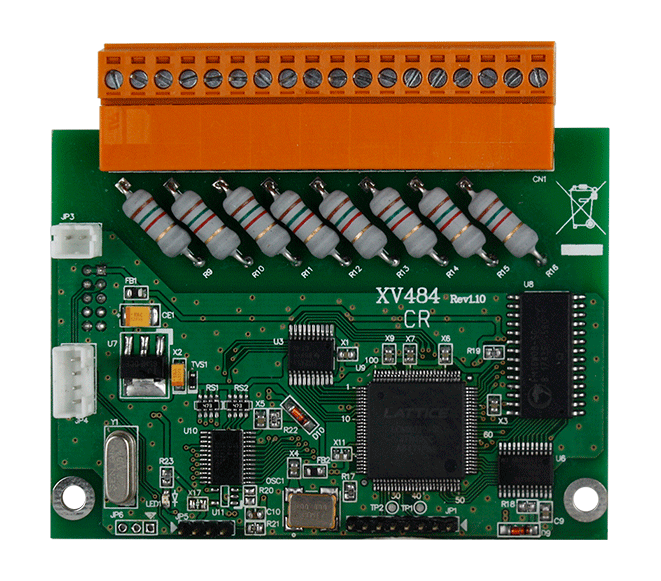

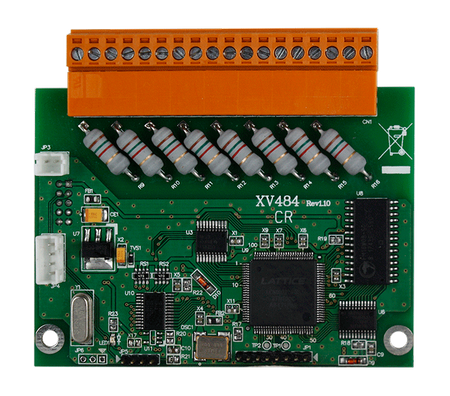

XV484 to 32-bitowa szybka karta rozszerzeń z wejściami typu Counter/Frequency/Encoder, oferująca różnorodne tryby pracy, takie jak „Up Counter”, „Frequency Input”, „Up/Down Counter”, „Direct/Pulse Counter” i „A/B Phase Counter”. Tryby te można indywidualnie ustawić dla wszystkich 8 kanałów, gdzie niektóre kanały mogą pracować w trybie „Up Counter”, a inne jednocześnie w trybach „Frequency”, „Up/Down Counter” lub „Encoder input”. Wbudowany filtr cyfrowy pozwala na eliminację szumów, gdzie szerokość impulsów wysoki/niski jest mniejsza od minimalnej szerokości impulsów wysoki/niski filtra cyfrowego.
Parametry techniczne:
| Product Range: | XV-board |
Izolacja | |
| Isolation: Intra-module Isolation: | 2000 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air For Random Terminal |
Counter/Frequency/Encoder Input | |
| Counter/Frequency/Encoder Input: Channels: | 4-channel Up/Down Counter (CW/CCW) ,
4-channel Dir/Pulse Counter (Bi-direction) ,
4-channel A/B Phase (Quadrant Counting) ,
8-channel Up Counter ,
8-channel Frequency |
| Counter/Frequency/Encoder Input: Type: | Counter, Frequency or Encoder, Wet Contact |
| Counter/Frequency/Encoder Input: Counter Mode: | Up or Up/Down |
| Counter/Frequency/Encoder Input: Encoder Mode: | CW/CCW, Dir/Pulse, AB Phase |
| Counter/Frequency/Encoder Input: Frequency Mode: | Yes |
| Counter/Frequency/Encoder Input: Counter/Encoder Bits: | 32-bit (4,294,967,295) |
| Counter/Frequency/Encoder Input: Sink/Source (NPN/PNP): | Sink |
| Counter/Frequency/Encoder Input: ON Voltage Level: | +5 VDC ~ +24 VDC |
| Counter/Frequency/Encoder Input: OFF Voltage Level: | +3 VDC Max |
| Counter/Frequency/Encoder Input: Frequency Accuracy: | 1 Hz ~ 200 kHz = ±0.025% of Input Frequency (Note1) ,
200 kHz ~ 1 MHz = ±0.1% of Input Frequency |
| Counter/Frequency/Encoder Input: Individual Channel Configuration: | Yes |
| Counter/Frequency/Encoder Input: Max. Speed: | 1 MHz |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 |
| Porty COM: Szybkość transmisji: | 115200 bps |
| COM Ports: Data Format: | N, 8, 1 |
| COM Ports: Protocol: | Modbus/RTU |
Power | |
| Power: Consumption: | 1.2 W |
| Power: Powered from Terminal Block: | 5 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 59 mm x 82 mm x 13 mm (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
