Name: ET-2242U
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Serwer WWW do konfiguracji
Wsparcie dla protokołów Modbus TCP/UDP, MQTT i SNMP V2c
2-portowy przełącznik Ethernet (LAN Bypass) do okablowania w topologii Daisy-Chain
Obsługa podwójnego Watchdog
Połączenie pary I/O (Push i Pull)
Wbudowane I/O
- 16-kan. DO (Sink/Source)
Wyświetlacz LED wskazujący status I/O

Wprowadzenie

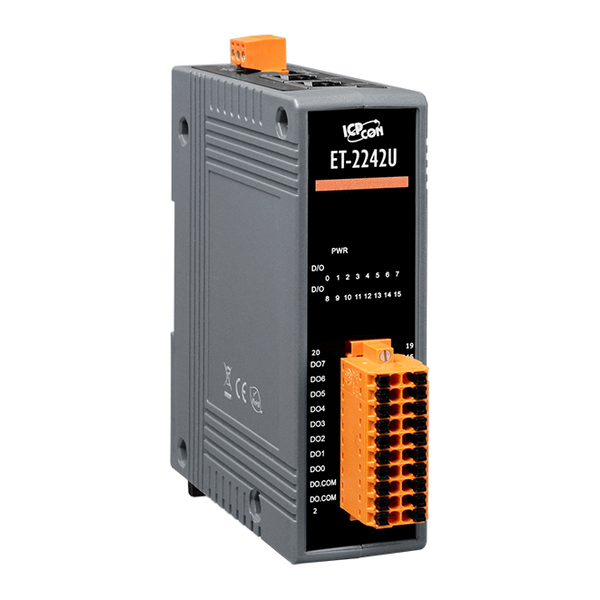

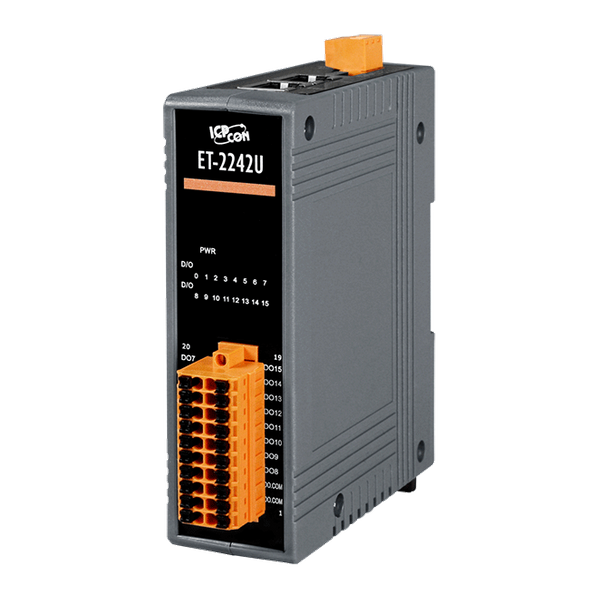

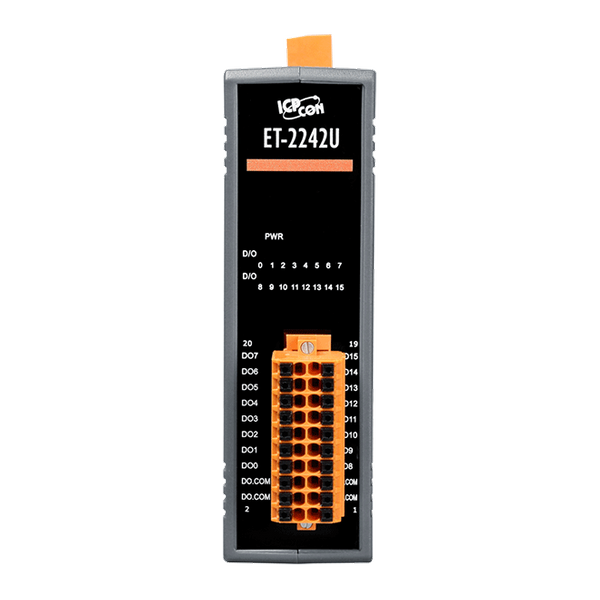

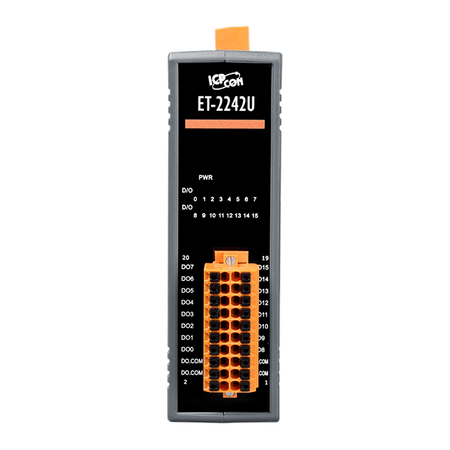

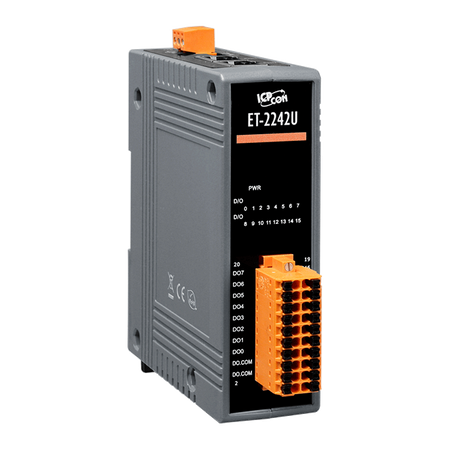

ET-2242U to 16-kanałowy moduł wyjść cyfrowych (Sink-type lub Source-type), wybieralny poprzez okablowanie, a każdy kanał może sterować obciążeniem do 500 mA. Moduł zawiera wbudowany 2-portowy przełącznik Ethernet, ułatwiający topologię Daisy-Chain. Ta funkcja zapewnia elastyczność w konfiguracji urządzeń, upraszcza instalację i redukuje koszty infrastruktury. Dodatkowo moduł oferuje ochronę EMS (EFT/ESD/Surge) oraz izolację I/O 3000 VDC, co zwiększa zdolność ochrony przed zakłóceniami w środowiskach przemysłowych. Oferuje również konfigurowalne ustawienia wartości początkowej mocy DO oraz wartości bezpiecznej.

Ponadto, moduł wspiera funkcjonalność I/O Pair-Connection, co pozwala na ustanowienie połączeń DI-do-DO z modułem zdalnym poprzez Ethernet. Po skonfigurowaniu zdalne dane DI mogą być zapisywane w lokalnych kanałach DO w trybie Pull za pomocą Modbus TCP.

ET-2242U wspiera protokół MQTT, działa jako wydawca i subskrybent wiadomości. Po podłączeniu do serwera MQTT Broker może publikować statusy I/O w czasie rzeczywistym w postaci tematów i odbierać wiadomości z subskrybowanych tematów. W przypadku rozłączenia modułu od serwera podczas komunikacji, jego mechanizm ponownego połączenia automatycznie przywraca połączenie. Dodatkowo, mechanizm Keep-Alive Interval zapewnia ciągłe połączenie z serwerem.

ET-2242U wspiera specyfikację SNMP V2c, co pozwala na przekazywanie informacji o module i I/O do urządzeń lub oprogramowania do zarządzania siecią SNMP (SNMP Network Management Software). Umożliwia to administratorom monitorowanie statusu modułu w czasie rzeczywistym. Dodatkowo, jeśli funkcja Trap jest włączona, moduł może aktywnie wysyłać wiadomości do administratorów, gdy wystąpią zmiany statusów I/O lub w momencie ponownych uruchomień, informując ich na bieżąco o statusach kanałów.

Zastosowania

• Automatyzacja fabryki
• Automatyzacja maszyn
• Automatyzacja budynków
• Zdalna diagnoza i konserwacja
• Sprzęt testowy

Parametry techniczne:

Product Range:	ET-2200
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: CPU:	32-bit ARM
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	Ethernet: 1500 VDC , I/O: 3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±8 kV Contact for Each Terminal , ±16 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Typ:	Push-Pull
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Sink/Source
Wyjście cyfrowe: Napięcie obciążenia:	+3.5 ~ +80 V
Wyjście cyfrowe: Prąd obciążenia:	500 mA/Channel
Wyjście cyfrowe: Wartość włączenia zasilania:	Programowalny
Wyjście cyfrowe: Wartość bezpieczna:	Programowalny
ETHERNET

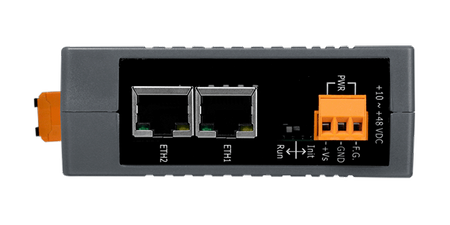

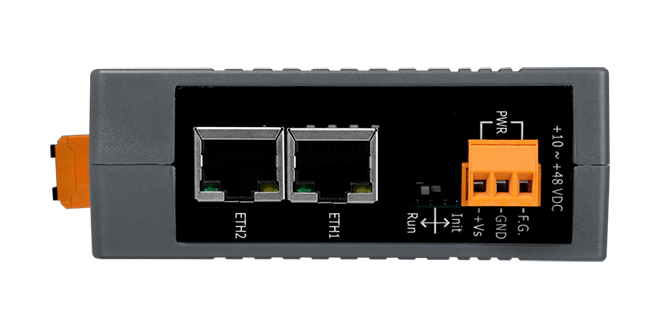

Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Switch Ports
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	Password and IP Filter
Ethernet: Protocol:	Modbus TCP, Modbus UDP, MQTT, SNMP V2c
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	2.6 W (Max.)
Power: Powered from Terminal Block:	+10 ~ +48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 126 x 108 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
