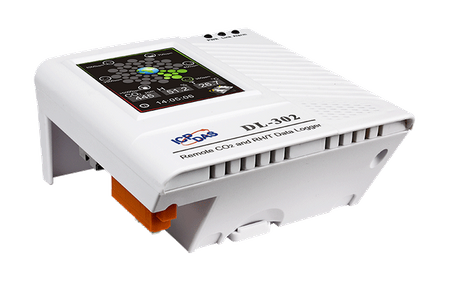

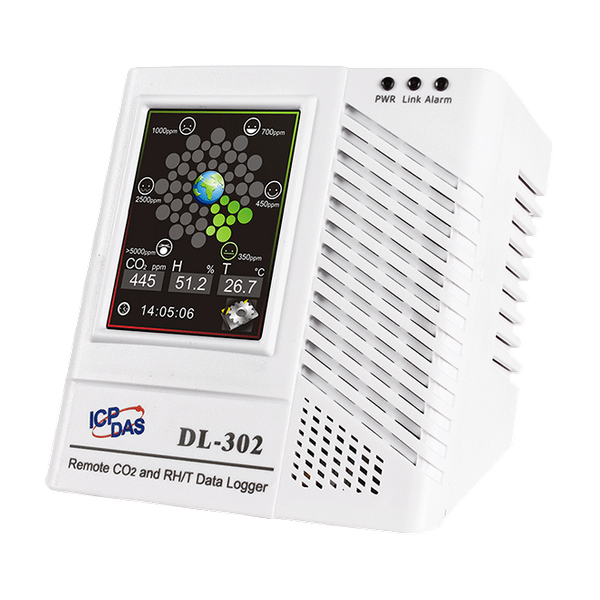

Name: DL-302
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Jednoczesne wyświetlanie dla CO2, temperatury, wilgotności i punktu rosy
Zakres pomiarowy
- CO2: 0 ~ 9999 ppm
Czujnik CO2 o niskiej dyspersji (NDIR)
Ekran dotykowy LCD 2,8"
Możliwość przechowywania do 450 000 rekordów z datą i godziną
Interfejsy konfiguracyjne oparte na ekranie dotykowym i sieci Web
Darmowy zestaw narzędzi programowych, aplikacja iOS i aplikacja Android w zestawie
Możliwość wyświetlania wiadomości w różnych językach
Obsługuje protokoły DCON, Modbus RTU, Modbus TCP i MQTT
Zawiera interfejsy komunikacyjne RS-485/Ethernet/PoE
Wyjście przekaźnikowe do sterowania urządzeniami alarmowymi lub IAQ
Montaż na biurku, na szynie DIN lub na ścianie

Wprowadzenie

Seria urządzeń Data Logger DL-300 może być stosowana do rejestrowania informacji o CO, CO2, temperaturze, wilgotności oraz punkcie rosy, w tym również znaczników daty i czasu, i jest w stanie przechowywać do 450 000 rekordów do pobrania. Dane w czasie rzeczywistym mogą być dostępne z Data Loggera DL-300 z dowolnego miejsca i o dowolnej porze, używając darmowego oprogramowania Windows, aplikacji iOS lub aplikacji Android. Urządzenie obsługuje popularne protokoły przemysłowe takie jak DCON, Modbus RTU i Modbus TCP, a także nowoczesny protokół łączności M2M/IoT (Internet of Things) – MQTT. Data Logger DL-300 może być podłączony za pomocą szeroko stosowanych interfejsów komunikacyjnych, w tym RS-485, Ethernet i PoE, co pozwala na łatwą integrację do istniejących systemów HMI lub SCADA oraz umożliwia łatwą konserwację w rozproszonym systemie sterowania.

► Duży ekran dotykowy LCD 2,8" z czytelnym kolorowym wykresem wskazującym poziom CO/CO2

► Obsługuje protokół MQTT dla aplikacji IoT

► Darmowe i wydajne oprogramowanie DL300 Utility

Oprogramowanie DL300 Utility może być używane do konfigurowania modułów, monitorowania danych w czasie rzeczywistym, grupowania modułów DL-300, aby można było przeglądać i zarządzać stanem grup dystrybucyjnych. Oprogramowanie umożliwia również pobieranie danych logowania i export do pliku .CSV, który może zostać zaimportowany do dowolnego standardowego oprogramowania przemysłowego lub arkusza kalkulacyjnego do analizy.

► Wyświetlanie wiadomości w wielu językach

Funkcja wyświetlania wiadomości na ekranie obsługuje zestawy znaków w różnych językach, oparte na kodowaniu UTF-8. Użytkownicy mogą zdalnie wyświetlać wcześniej skonfigurowane wiadomości lub dynamiczne wiadomości, aby informować operatora o dziennym harmonogramie lub instrukcjach kontroli urządzeń IAQ.

► Oprogramowanie zdalnego dostępu na wielu platformach

Dane w czasie rzeczywistym z Data Loggera DL-300 mogą być dostępne z dowolnego miejsca i o dowolnej porze, używając narzędzia DL300 Utility, aplikacji iOS lub Android, bądź za pomocą przeglądarki internetowej, o ile są one podłączone do tej samej lokalnej sieci co Data Logger.

Zastosowania

Transport żywności lub produktów farmaceutycznych
Branża spożywcza (HACCP)
Stacje krwiodawstwa i apteki
Zarządzanie budynkami i energią
Zarządzanie magazynami
Muzea, archiwa i galerie

Parametry techniczne:

Product Range:	Industrial Sensor
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: Real Time Clock:	Yes
Wyświetl
Display: Backlight Life:	20,000 hours
Display: Brightness:	160 cd/m2
Display: Touch Panel:	Yes
Display: LCD Information Displayed:	2.8 TFT (Resolution 240 x 320 x 16), Defective Pixels <= 3
Pomiar temperatury
Temperature Measurement: Range:	-10 ~ +50°C
Temperature Measurement: Resolution:	0.1°C
Temperature Measurement: Accuracy:	±0.6°C
Humidity Measurement
Humidity Measurement: Range:	0 ~ 100% RH
Humidity Measurement: Resolution:	0.1% RH
Humidity Measurement: Accuracy:	±5% RH
Dew Point
Dew Point: Range:	Calculated using temperature and relative humidity
Dew Point: Resolution:	0.1°C
CO2 Measurement
CO2 Measurement: Sensor Type:	Non-dispersive infrared (NDIR) Sensor
CO2 Measurement: Range:	0 ~ 9999 ppm
CO2 Measurement: Resolution:	1 ppm
CO2 Measurement: Accuracy:	±30 ppm ±3% of measured value
CO2 Measurement: Response Time:	20 seconds
CO2 Measurement: Warm-up Time:	60 seconds
System
System: Real Time Clock:	Yes
System: Data Logger:	Yes, up to 450,000 records
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Typ:	Form A × 1, SPST
Relay Output: Contact Rating:	30 VDC @ 16 A or 250 VAC @ 16 A
ETHERNET
Ethernet: Porty:	1x 10/100 Base-TX (Auto-negotiating, Auto-MDI/MDIX, LED indicators)
Ethernet: PoE:	Yes
Ethernet: Protocol:	Modbus/TCP, MQTT
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Protocol:	DCON, Modbus/RTU
Power
Power: Consumption:	PoE: 2.65 W (Max.) , Non-PoE: 2.14 W (Max.)
Power: Powered from PoE:	IEEE 802.3af, Class 1 (48 V)
Power: Powered from Terminal Block:	+12 ~+48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	106 x 114 x 56 (W x L x H)

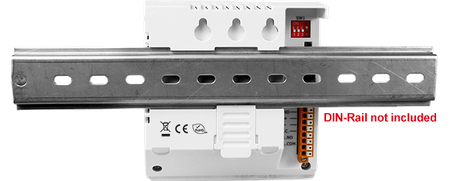

Mechanical: Installation:	Desktop, DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	0 ~ +50°C
Environment: Storage Temperature:	-30 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
