Główne cechy
• Dwukierunkowe pomiary energii• Rzeczywiste pomiary RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 500 A
• Pomiary napięcia do 500 V
• Miękki przekładnik Rogowskiego dla łatwej instalacji
• Dokładność W lepsza niż 2% (PF=1, prąd wejściowy >50A)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługuje protokół Modbus TCP
• Obsługuje 2 wyjścia przekaźnikowe (Form A)
• Zgodność z IEC 61010-1 i EN 61010-1
Wprowadzenie

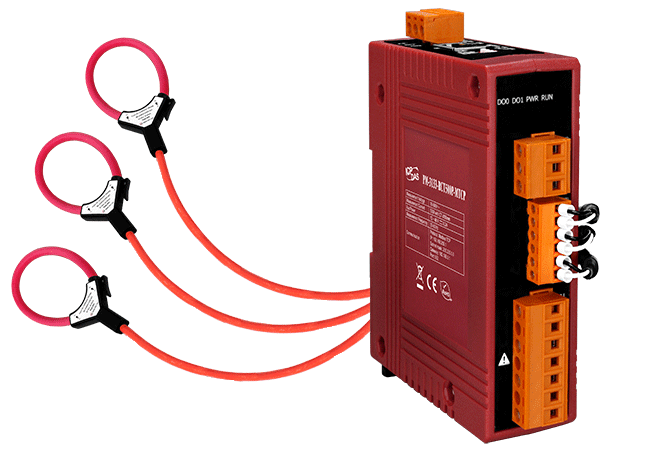

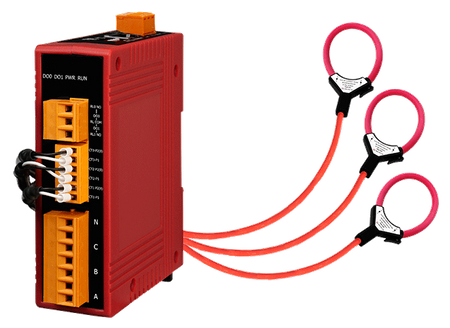

ICP DAS wprowadza najpotężniejsze, najbardziej opłacalne, zaawansowane inteligentne liczniki mocy PM-3133-RCT, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej dla pomiarów mocy trójfazowej. Dzięki wysokiej dokładności (<2%, PF=1; prąd wejściowy >50A), seria ta może być używana zarówno po stronie pierwotnej niskiego napięcia, jak i po stronie wtórnej średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii w monitorowanych urządzeniach w czasie rzeczywistym podczas pracy. Te kompaktowe i opłacalne liczniki mocy z przekładnikiem Rogowskiego CT, który umożliwia "łatwą instalację", charakteryzują się dużym rozmiarem okna (55 ~ 185mm) i elastycznością mechaniczną przy ograniczonej przestrzeni. Działa w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co zapewnia uniwersalną kompatybilność. Ponadto, z dwoma wyjściami przekaźnikowymi, może być połączony z syrenami lub oświetleniem do przekazywania komunikatów alarmowych. Obsługuje również protokoły Modbus RTU, Modbus TCP lub CANopen dla łatwej integracji.Zastosowania
• Monitoring generatora
• Systemy rozdziału energii w rozdzielnicach
• Zarządzanie energią
• Analiza jakości energii
Parametry techniczne:
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Three-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 500 V |
| AC Power Measurement: Input Current: | CTØ55 mm (5 A ~ 500 A) |
| AC Power Measurement: Input Frequency: | 50/60 Hz |
| AC Power Measurement: W Accuracy: | Better than 2% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent ,
Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 3 |
| CT: Type: | Rogowski |
| CT: Max. Current: | 500 A |
| CT: Inside Diameter: | 55 mm |
| CT: Leading Cable: | 4 m |
ETHERNET | |
| Ethernet: Protocol: | Modbus TCP |
Power | |
| Power: Input Range: | +12 ~ 48 VDC or PoE |
| Power: Consumption: | 2 W |
| Power: Alarm Output: | Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 100 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
