Name: DL-301
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Jednoczesne wyświetlanie CO, temperatury, wilgotności i punktu rosy
Zakres pomiarowy
- CO: 0 ~ 1000 ppm
2.8" ekran dotykowy LCD
Możliwość przechowywania do 450,000 rekordów z datą i godziną
Interfejsy konfiguracyjne na ekranie dotykowym oraz w przeglądarce internetowej
Bezpłatne oprogramowanie użytkowe, aplikacje na iOS i Android
Możliwość wyświetlania wiadomości w różnych językach
Obsługuje protokoły DCON, Modbus RTU, Modbus TCP i MQTT

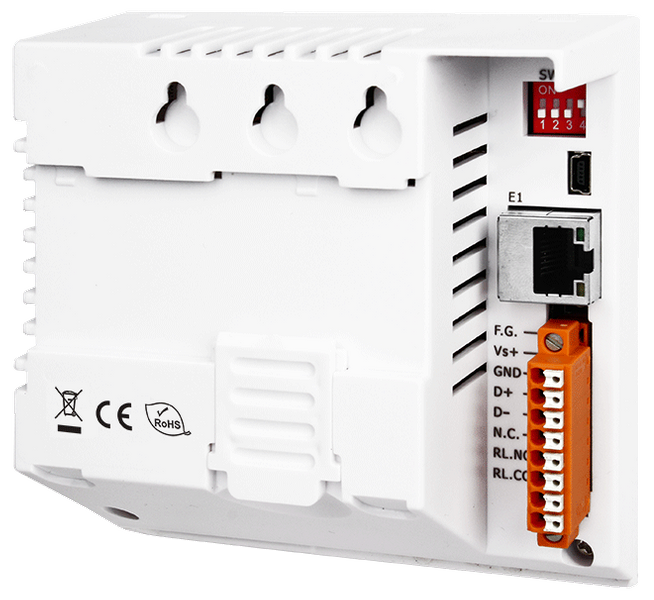

Zawiera interfejsy komunikacyjne RS-485/Ethernet/PoE
Wyjście przekaźnikowe do kontroli urządzeń alarmowych lub IAQ

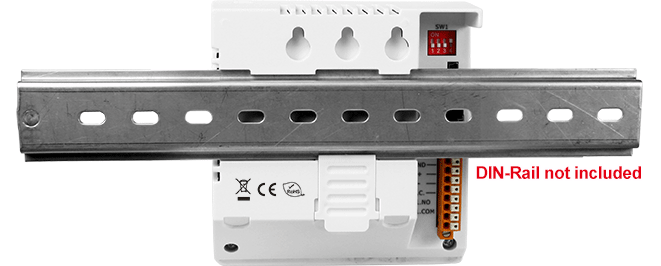

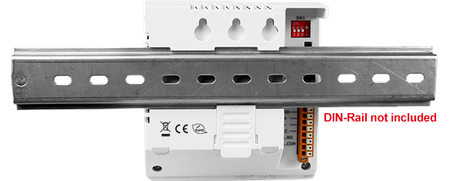

Montaż na biurku, szynie DIN lub ścianie

Wprowadzenie

Seria rejestratorów danych DL-300 może być używana do rejestrowania informacji o CO, CO2, temperaturze, wilgotności i punkcie rosy, w tym z datą i godziną, i może przechowywać do 450,000 rekordów do pobrania. Dane w czasie rzeczywistym mogą być dostępne z rejestratora DL-300 w dowolnym miejscu i czasie przy użyciu bezpłatnego oprogramowania Windows, aplikacji iOS lub aplikacji Android. Obsługiwane są popularne protokoły przemysłowe, takie jak DCON, Modbus RTU i Modbus TCP, a także wschodzący protokół łączności M2M/IoT (Internet of Things) – MQTT. Rejestrator danych DL-300 może być podłączony przez szeroko stosowane interfejsy komunikacyjne, w tym RS-485, Ethernet i PoE, co oznacza, że urządzenie można łatwo zintegrować z istniejącymi systemami HMI lub SCADA i jest łatwe w utrzymaniu w rozproszonym systemie sterowania.

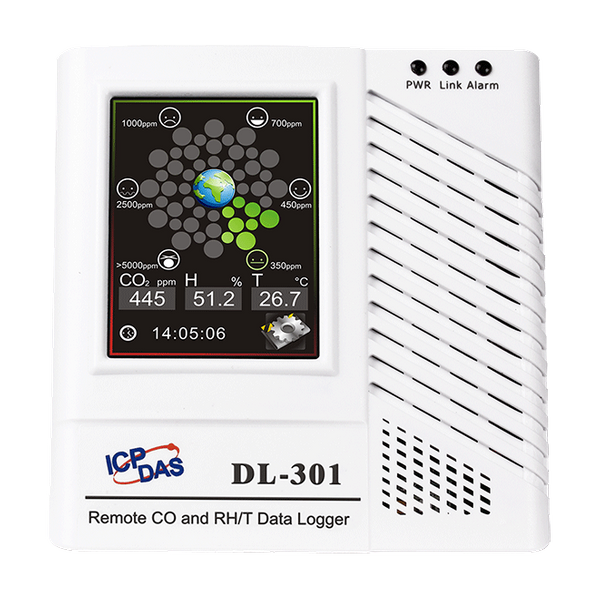

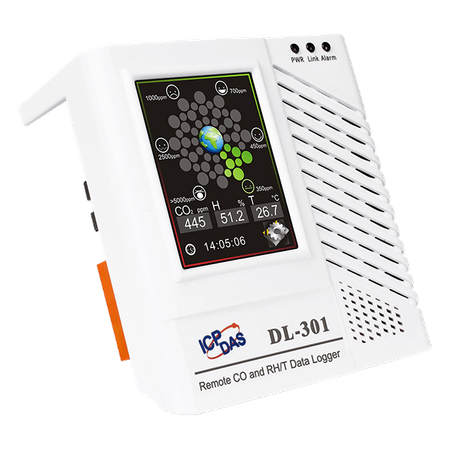

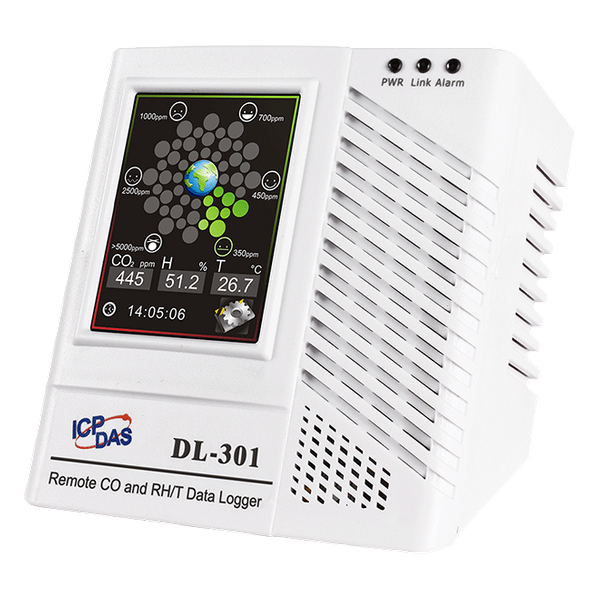

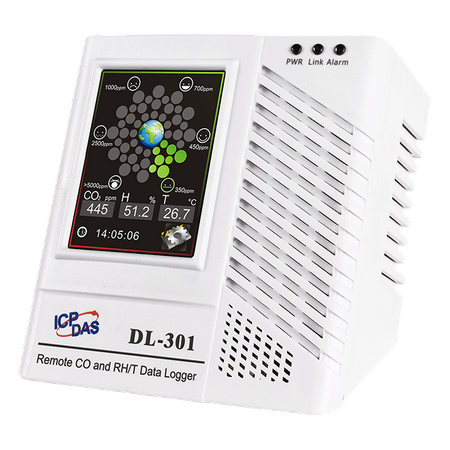

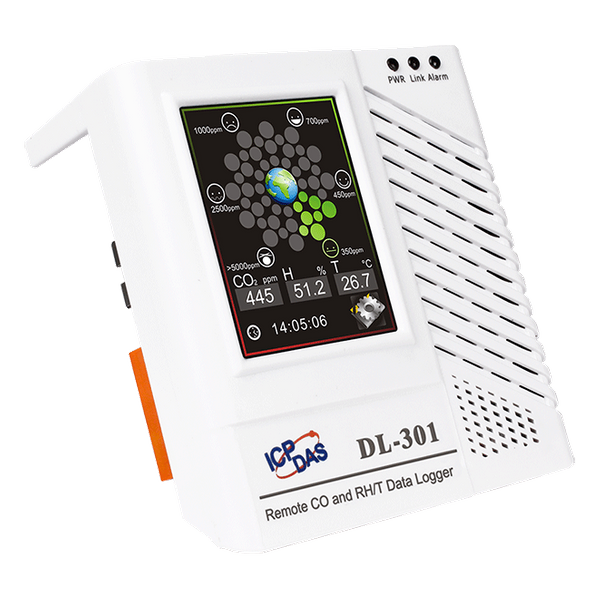

► Duży 2.8" ekran dotykowy LCD, z wyraźnym kolorowym wykresem wskazującym poziom CO/CO2

►Obsługuje protokół MQTT do zastosowań IoT

►Bezpłatne i wydajne oprogramowanie użytkowe DL300

Oprogramowanie użytkowe DL300 można używać do konfiguracji modułów, monitorowania danych w czasie rzeczywistym, grupowania modułów DL-300, aby można było zobaczyć i zarządzać stanem grup dystrybucyjnych. Oprogramowanie to umożliwia również pobieranie i eksportowanie danych logów do pliku CSV, który można następnie zaimportować do każdego standardowego oprogramowania lub arkusza kalkulacyjnego do analizy.

►Wyświetlanie wiadomości w wielu językach

Funkcja wyświetlania wiadomości na ekranie obsługuje zestawy znaków w wielu językach na podstawie kodowania UTF-8. Użytkownicy mogą zdalnie wyświetlać zarówno wstępnie skonfigurowane wiadomości, jak i dynamiczne wiadomości, aby przekazywać operatorowi harmonogram codzienny lub instrukcje dotyczące kontroli urządzeń IAQ.

►Oprogramowanie do zdalnego dostępu na różnych platformach

Dane w czasie rzeczywistym z rejestratora DL-300 mogą być dostępne z dowolnego miejsca i o dowolnej porze przy użyciu oprogramowania DL300 Utility, aplikacji na iOS lub Android, lub za pośrednictwem regularnej przeglądarki internetowej, pod warunkiem że są one połączone z tą samą siecią lokalną, co rejestrator danych.

Zastosowania

Transport żywności lub farmaceutyków
Przemysł spożywczy (HACCP)
Stacje krwi i apteki
Zarządzanie budynkami i energią
Zarządzanie magazynami
Muzea, archiwa i galerie

Parametry techniczne:

Product Range:	Industrial Sensor
Software
Software: Built-in Web Server:	Yes
Moduł CPU
CPU Module: Real Time Clock:	Yes
Wyświetl
Display: Backlight Life:	20,000 hours
Display: Brightness:	160 cd/m2
Display: Touch Panel:	Yes
Display: LCD Information Displayed:	2.8 TFT (Resolution 240 x 320 x 16), Defective Pixels <= 3
Pomiar temperatury
Temperature Measurement: Range:	-10 ~ +50°C
Temperature Measurement: Resolution:	0.1°C
Temperature Measurement: Accuracy:	±0.6°C
Humidity Measurement
Humidity Measurement: Range:	0 ~ 100% RH
Humidity Measurement: Resolution:	0.1% RH
Humidity Measurement: Accuracy:	±5% RH
Dew Point
Dew Point: Range:	Calculated using temperature and relative humidity
Dew Point: Resolution:	0.1°C
CO Measurement
CO Measurement: Sensor Type:	Electrochemical Sensor
CO Measurement: Range:	0 ~ 1000 ppm
CO Measurement: Resolution:	1 ppm
CO Measurement: Accuracy:	±5% of measured value
CO Measurement: Response Time:	30 seconds
CO Measurement: Warm-up Time:	300 seconds
System
System: Real Time Clock:	Yes
System: Data Logger:	Yes, up to 450,000 records
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Typ:	Form A × 1, SPST
Relay Output: Contact Rating:	30 VDC @ 16 A or 250 VAC @ 16 A
ETHERNET
Ethernet: Porty:	1x 10/100 Base-TX (Auto-negotiating, Auto-MDI/MDIX, LED indicators)
Ethernet: PoE:	Yes
Ethernet: Protocol:	Modbus/TCP, MQTT
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Protocol:	DCON, Modbus/RTU
Power
Power: Consumption:	PoE: 1.84 W (Max.) , Non-PoE: 1.74 W (Max.)
Power: Powered from PoE:	IEEE 802.3af, Class 1 (48 V)
Power: Powered from Terminal Block:	+12 ~+48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	106 x 114 x 56 (W x L x H)
Mechanical: Installation:	Desktop, DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	0 ~ +50°C
Environment: Storage Temperature:	-30 ~ +75°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
