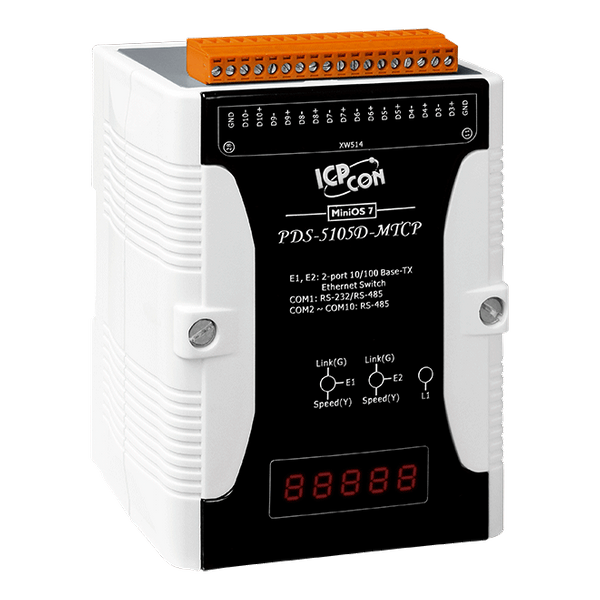

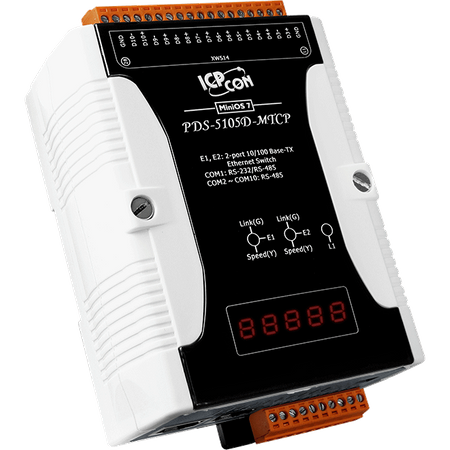

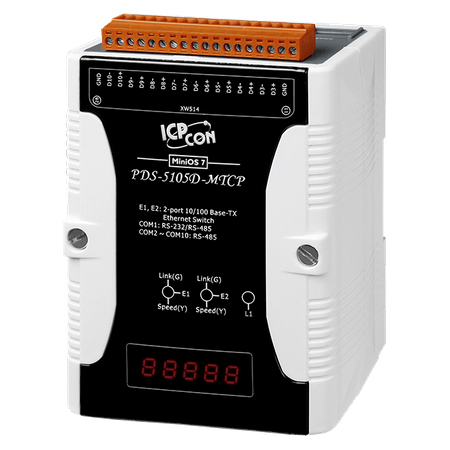

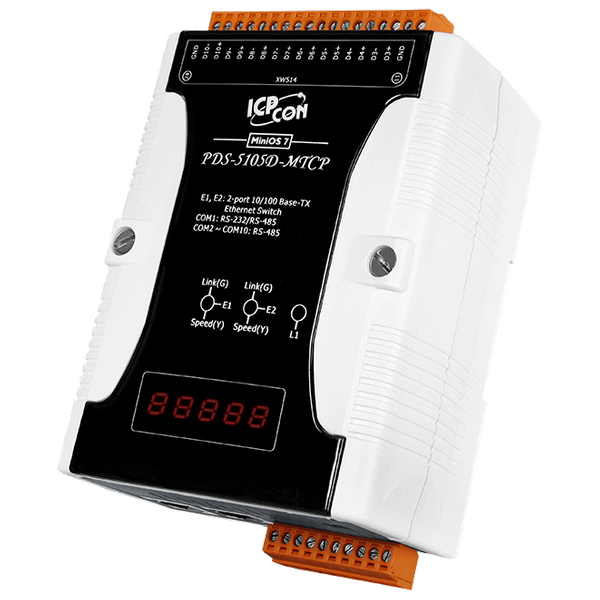

Name: PDS-5105D-MTCP
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Integruje dowolne urządzenie szeregowe RS-232/485 w sieci Ethernet
Wirtualny COM rozszerza porty COM na PC
Wirtualny COM obsługuje 32-bitowe i 64-bitowe systemy Windows 7 SP1/10/2012/2016
Potężny programowalny serwer urządzeń
Timer Watchdog odpowiedni do zastosowań w trudnych warunkach
Wbudowany wysokowydajny MiniOS7 firmy ICP DAS
2-portowy przełącznik Ethernet 10/100 Base-TX z funkcją LAN Bypass
Niskie zużycie energii

Wprowadzenie

PDS-5105D-MTCP to rodzina programowalnych serwerów urządzeń, znanych również jako "Serial-to-Ethernet gateway", zaprojektowanych do łączenia urządzeń RS-232/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/utility VxComm umożliwia użytkownikom łatwe przekształcenie wbudowanych portów COM w PDS-5105D-MTCP na standardowe porty COM na PC. Dzięki niezależności od protokołów, małemu rdzeniowi OS i dużej elastyczności, PDS-5105D-MTCP jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.

PDS-5105D-MTCP zawiera potężną i niezawodną strukturę programistyczną Xserver, która pozwala zaprojektować solidne aplikacje Ethernetowe w jeden dzień. Wbudowany wysokowydajny MiniOS7 uruchamia PDS-5105D-MTCP w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi.

PDS-5105D-MTCP działa również jako brama Modbus TCP do RTU/ASCII, obsługująca większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.

PDS-5105D-MTCP jest wyposażony w 1 port RS-232/485 i 9 portów RS-485. Wyjmowany blok terminali na pokładzie został zaprojektowany dla łatwego i solidnego okablowania w warunkach przemysłowych.

PDS-5105D-MTCP jest wyposażony w 2-portowy przełącznik Ethernet 10/100Base-Tx, który upraszcza okablowanie sieciowe poprzez kaskadowanie urządzeń Ethernet. Ponadto moduł posiada funkcję LAN Bypass. W przypadkach, gdy moduł jest offline z powodu awarii oprogramowania, sprzętu lub zasilania, funkcja LAN Bypass zostanie automatycznie uruchomiona, a zasadnicze komunikacje w sieci będą kontynuowane bez przerwy.

Zastosowania

Automatyzacja fabryk, budynków i domów

Parametry techniczne:

Product Range:	Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:	80186 or compatible (16-bit and 80 MHz)
CPU Module: EEPROM:	16 KB
CPU Module: Flash:	512 KB; Erase unit is one sector (64 KB); 100,000 erase/write cycles.
CPU Module: SRAM:	512 KB
Wskaźniki LED
LED Indicators: Status:	1 x Power , 2 x Ethernet , 5 x digit 7 Segment
ETHERNET
Ethernet: Porty:	2-Port 10/100 Base-TX Ethernet Switch with LAN Bypass, RJ-45 x 2 , (Auto-negotiating, Auto-MDI/MDIX, LED indicator)
Porty COM
Porty COM: Porty:	1 x 3-wire RS-232/RS-485 , 9 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max. @ 10 Ports, half-duplex, 80% loading
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	7, 8: for COM1 and COM2 , 5, 6, 7, 8: for COM3 ~ COM10
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	0.18 A @ 24 VDC
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Fire Retardant Materials (UL94-V0 Level)
Mechanical: Dimensions (mm):	91 mm x 52 mm x 131 mm (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
