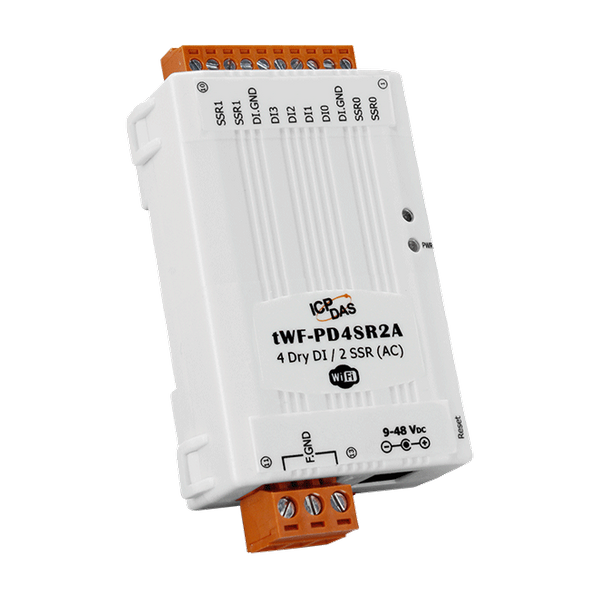

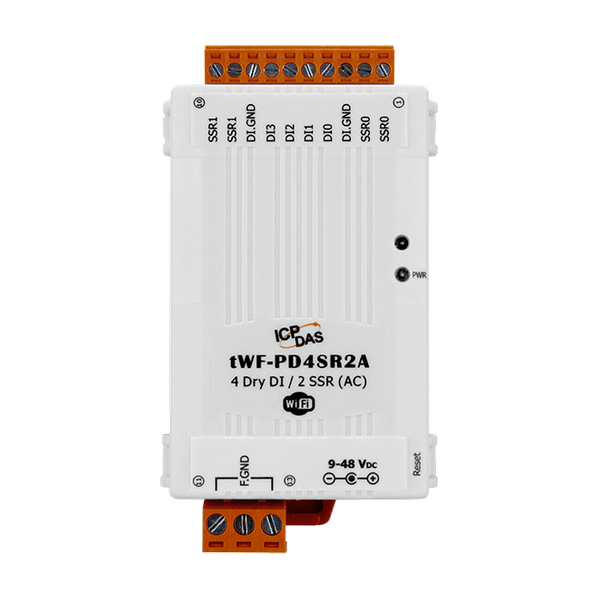

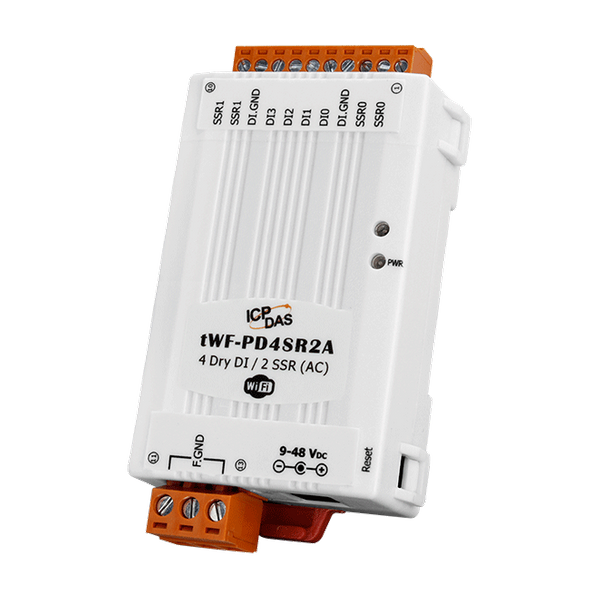

Name: tWF-PD4SR2A
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Moduł zdalnego I/O komunikujący się przez Wi-Fi
• Wsparcie dla trybów Access Point (AP) i Station (STA)
• Wsparcie dla narzędzi PC, aplikacji Android oraz przeglądarek internetowych (HTML)
• Obsługa MODBUS TCP
• Wyjścia AC SSR
• Izolowane wejścia fotokopułowe typu Dry contact
• Wszystkie kanały DI wyposażone w 32-bitowe liczniki
• Szeroki zakres zasilania: 9 ~ 48 VDC

Wprowadzenie

Moduł tWF-PD4SR2A posiada połączenie WLAN zgodne ze standardami IEEE802.11b/g/n. Wraz z rosnącą popularnością infrastruktury sieci 802.11, umożliwia on włączenie łączności bezprzewodowej do systemów monitorowania i kontroli. Moduł obsługuje także protokół Modbus TCP oraz konfigurację szyfrowania sieci, co pozwala na doskonałą integrację z oprogramowaniem SCADA, aplikacjami HMI Modbus oraz łatwy i bezpieczny dostęp dla użytkowników. tWF-PD4SR2A oferuje 4 izolowane cyfrowe wejścia typu Dry oraz 2 wyjścia AC SSR. Wszystkie kanały wejściowe wyposażone są w 32-bitowe liczniki. Moduł posiada również ochronę ESD 4 kV oraz izolację wewnętrzną 3750 VDC.

Zastosowania

• Sterowanie załączaniem/wyłączaniem zasilania AC
• Automatyzacja budynkowa
• Automatyzacja bezpieczeństwa
• Automatyzacja maszyn
• Automatyzacja przemysłowa
• Zdalna diagnoza
• Zdalna konserwacja
• Sprzęt testujący

Parametry techniczne:

Product Range:	Wi-Fi
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Yes , ±4 kV for Power
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x Status
Wi-Fi
Wi-Fi: Standard:	IEEE 802.11 b/g/n
Wi-Fi: Mode:	Access Point (Limited AP) & Station (STA)
Wi-Fi: Encryption:	Open,WEP, WPA2
Wi-Fi: Data Transmission Rate:	Data Rate, 2.4 GHz
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	4
Wejście cyfrowe/licznik: Typ:	Styk suchy
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink
Digital Input/Counter: ON Voltage Level:	Close to GND
Digital Input/Counter: OFF Voltage Level:	Open
Digital Input/Counter: Max. Counts:	32-bit (4294967295)
Digital Input/Counter: Frequency:	20 Hz Max.
Digital Input/Counter: Isolation:	Photo-Isolation 3750 VDC
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	2 x AC Solid State Relay
Wyjście przekaźnikowe: Typ:	Solid State Relay (AC)
Relay Output: Contact Rating:	AC 240 V/1.5 A
Relay Output: Operate Time:	2 ms
Relay Output: Release Time:	2 ms
Relay Output: Power on Value:	Yes(OFF)
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	+9 VDC ~ +48 VDC
Power: Consumption:	0.7W Max.
Mechaniczny
Mechanical: Dimensions (mm):	52 x 97 x 27 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
