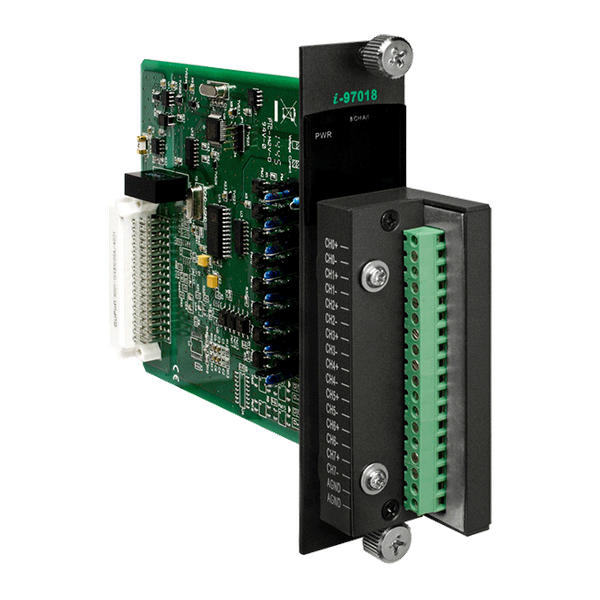

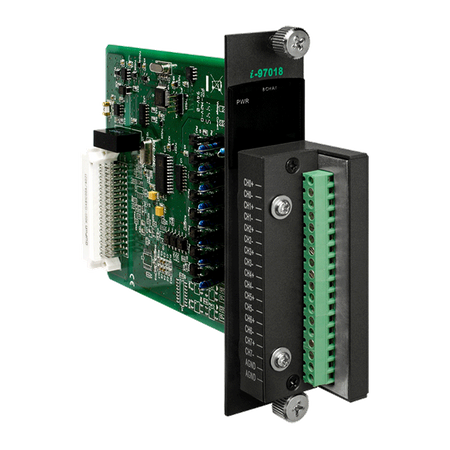

Name: I-97018/S
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 8-kanałowe wejście analogowe
• Wejście prądowe, napięciowe i termoparowe
• Konfiguracja indywidualna dla każdego kanału
• Wykrywanie otwartych termopar
• Spójność wyników pomiarów temperatury
• Stabilny wynik pomiaru temperatury w terenie
• Ochrona przeciwprzepięciowa do 240 Vrms
• Podwójny watchdog

Wprowadzenie

Moduł I-97018 to 8-kanałowy uniwersalny moduł wejścia analogowego z interfejsem RS-485, który został specjalnie zaprojektowany do niezwykle dokładnych pomiarów termopar i posiada automatyczną kompensację zimnego złącza dla każdego kanału w celu zapewnienia spójności i stabilności wyniku pomiaru temperatury w terenie. Innowacyjna konstrukcja modelu ulepszonego zapewnia, że pomiar termopar jest bardziej dokładny niż w starszych modelach. Oprócz wejść termoparowych, moduł I-97018 obsługuje również wejścia napięciowe i prądowe. Zakres wejścia napięciowego może wynosić od +/-15 mV do +/-2.5 V. Do jednego modułu można podłączyć do 8 różnych typów wejść analogowych. Oferuje ochronę przeciwprzepięciową do 240 Vrms. Moduł posiada również funkcję wykrywania otwartych przewodów dla kanałów z wejściami termoparowymi oraz +4 ~ +20 mA.

Zastosowania

• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący

Parametry techniczne:

Product Range:	I-9K/I-97K Series
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (1.6 Seconds), Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	8 Differential
Analog Input: Sensor Type:	Thermocouple: J, K, T, E, R, S, B, N, C, L, M, LDIN43710 , Voltage: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V , Current: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA
Analog Input: Stable and Consistent Temperature Output:	Yes
Wejście analogowe: Zakres:	±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2.5 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA ((jumper selectable))
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	±0.1% of FSR
Wejście analogowe: Częstotliwość próbkowania:	10 Hz (Total)
Analog Input: Input Impedance:	> 400 kΩ
Analog Input: Common Voltage Protection:	±200 VDC
Wejście analogowe: Ochrona przed przepięciem:	240 Vrms
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Open Wire Detection:	Yes
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	N, 8, 1
COM Ports: Protocol:	DCON
Power
Power: Consumption:	0.6 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	I-97018: 31 x 134 x 134 (W x L x H) , CN-1824M: 28 x 36 x 80 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
