Główne cechy
- Częstotliwość: ISM 2.4 GHz
- Standard: Bluetooth 4.0
- Interfejs: RS-232, RS-422 i RS-485
- Prędkość transmisji: 9600~115200 bps
- Obsługa wielu połączeń – maksymalnie 3 niewolników
- Obsługa dwóch typów komunikacji - reklamy i połączenia
- Dostępne polecenia AT do konfiguracji modułu
- Wskaźniki LED dla połączenia RF i statusu do rozwiązywania problemów
- Łatwy w użyciu przełącznik do ustawiania prędkości transmisji i roli Bluetooth LE
- Brak potrzeby stosowania anteny
- Oprogramowanie do konfiguracji GUI (wersja dla Windows)
- Temperatura pracy: -25 °C ~ +75 °C
Wprowadzenie

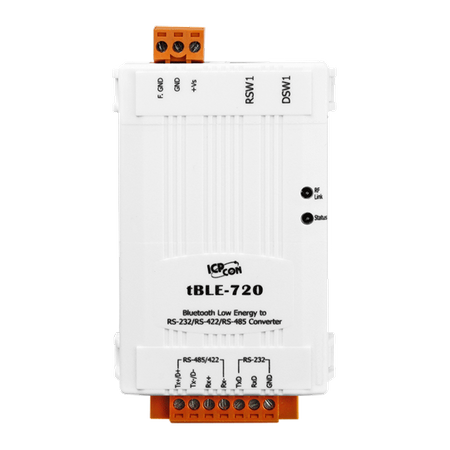

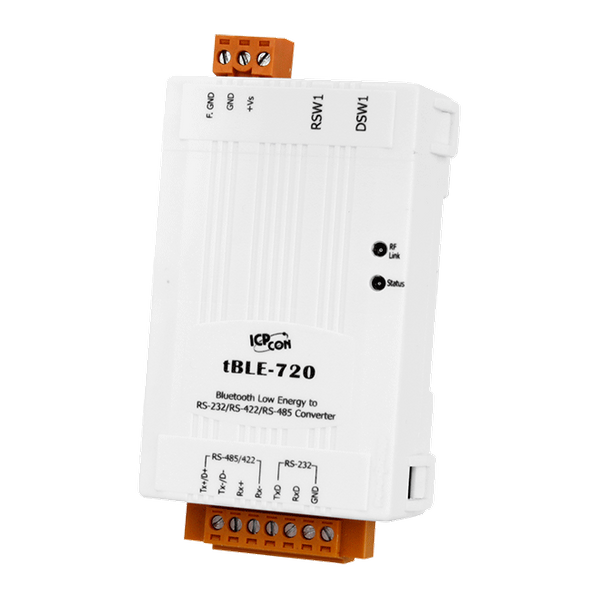

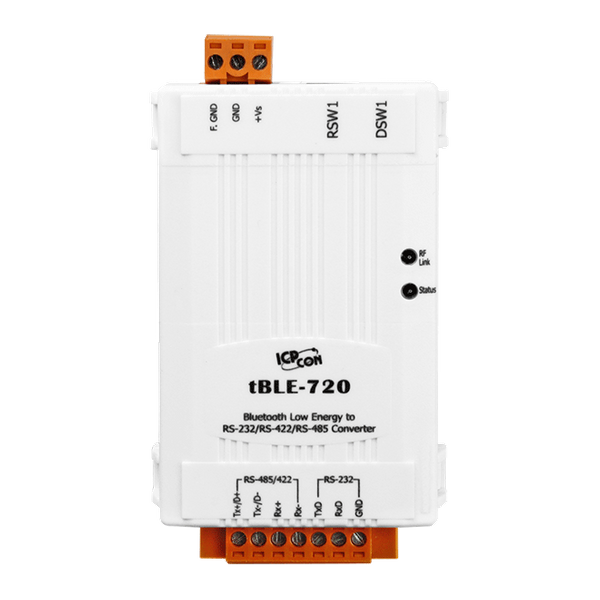

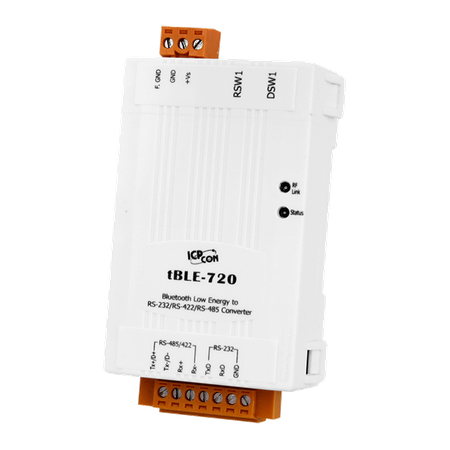

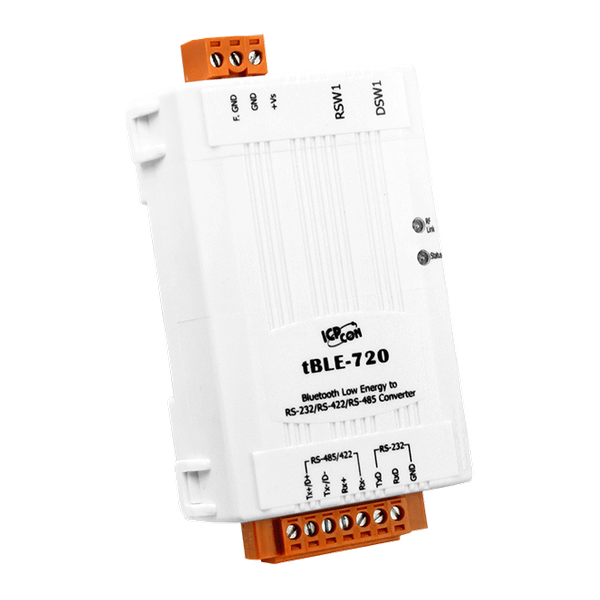

Moduł tBLE-720 jest przeznaczony do sieci szeregowych takich jak RS-232, RS-422 lub RS-485. Umożliwia konwersję interfejsu RS-232, RS-422 lub RS-485 na sieć piconet Bluetooth Low Energy (LE). Użytkownik może wybrać tBLE-720 lub urządzenie mobilne (np. smartfon, tablet lub notebook) do połączenia, co umożliwia konwersję danych Bluetooth LE między dwoma urządzeniami. Moduł tBLE-720 ma dwa tryby transmisji – tryb reklamowy i tryb połączenia. Użytkownicy mogą nie tylko wysyłać pakiety reklamowe w trybie reklamowym, ale także pakiety połączeniowe w trybie połączenia. Obsługuje różne role w każdym trybie transmisji. W trybie reklamowym są nadawca i obserwator, a w trybie połączenia – centralny i peryferyjny. Użytkownik może zmieniać tryb transmisji i rolę za pomocą przełącznika dip. tBLE-720 obsługuje wiele przydatnych poleceń AT, które pozwalają ustawić wiele parametrów, takich jak parametry połączenia, parametry emisji. tBLE-720 zapewnia również mechanizm ochrony niewolnika, który blokuje nieautoryzowanych masterów, a niewolnik ignoruje żądania połączenia od nieautoryzowanych masterów. Dodatkowo, ICPDAS dostarcza narzędzie programowe do łatwej konfiguracji i testowania modułów tBLE-720 za pośrednictwem interfejsów RS-232, RS-422 lub RS-485.
Zastosowania
| Product Range: | Bluetooth Product |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Status ,
1 x RF link |
RF | |
| RF: Antenna: | 1.0 dBi chip antenna |
| RF: Data Transmission Rate: | 85 kbps |
| RF: Frequency Band: | 2.4 GHz ISM (2402 ~ 2480 MHz) |
| RF: RX Sensitivity: | -94 dBm |
| RF: Standard: | Bluetooth 4.0 |
| RF: Tx Power: | -20 ~ 4 dBm |
| RF: Max. Slaves: | 3 |
| RF: Transmission Distance (LoS): | 20 m |
Bluetooth LE | |
| Bluetooth LE: Connection Role: | Connection Mode: Central/Peripheral ,
Broadcast Mode: Observer/Broadcaster |
| Bluetooth LE: Standard: | Bluetooth 4.0 |
HMI | |

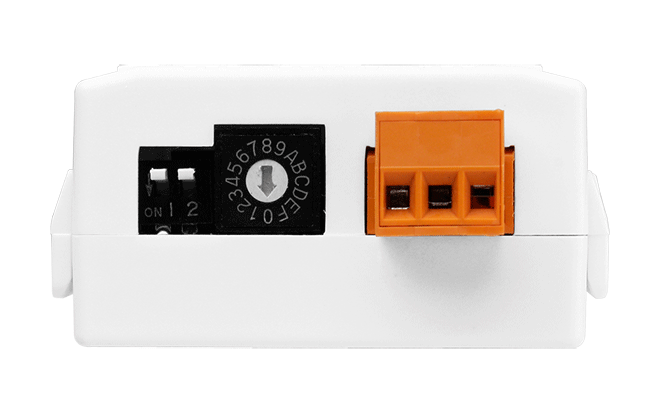

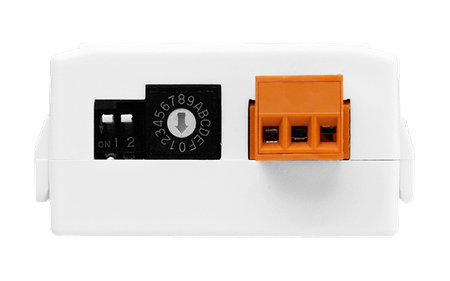

| HMI: DIP Switch: | Dip switch: Role /Transmission mode ,
Rotary switch: Baud rate |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 ,
1 x RS-422 ,
1 x RS-485 |
| Porty COM: Szybkość transmisji: | 9600~115200 bps |
| COM Ports: Data Format: | N, 8, 1 |
Power | |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 1W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 x 95 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -25 ~ +75 °C |
| Environment: Humidity: | 5 ~ 95% RH, Non-condensing |
| Status: | Available |
