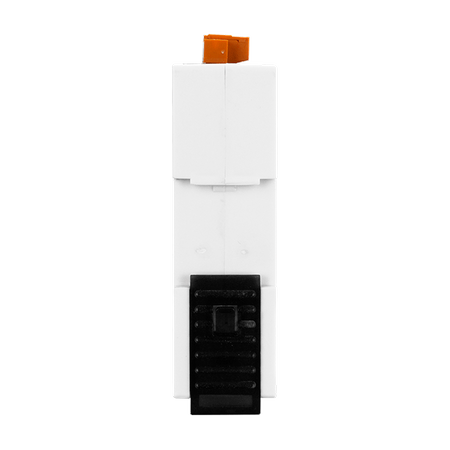

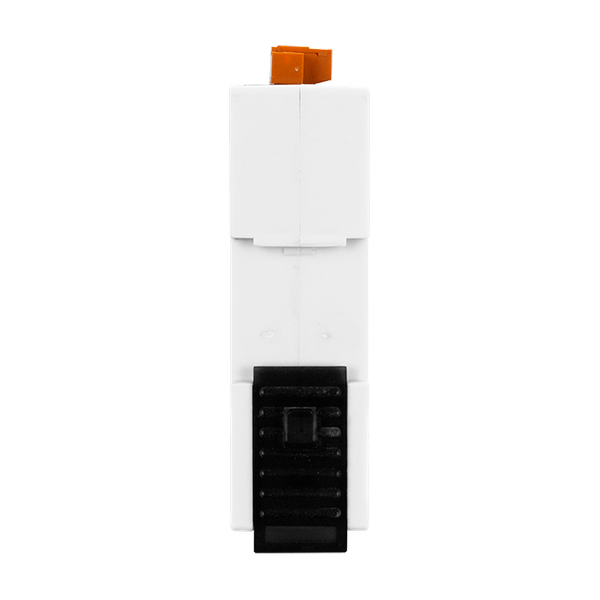

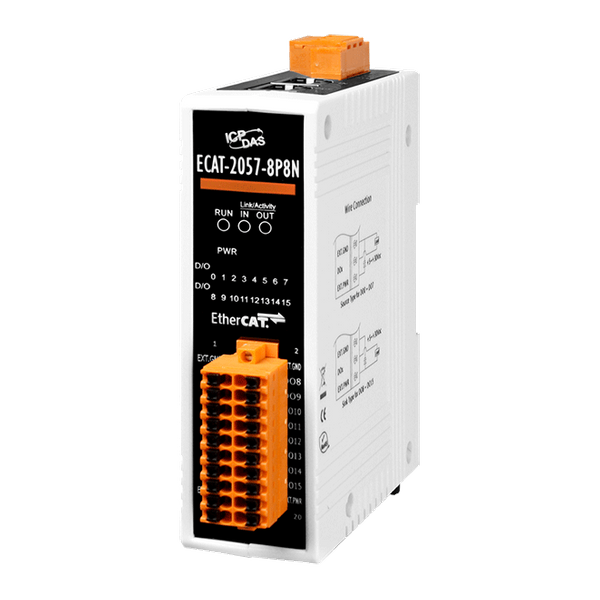

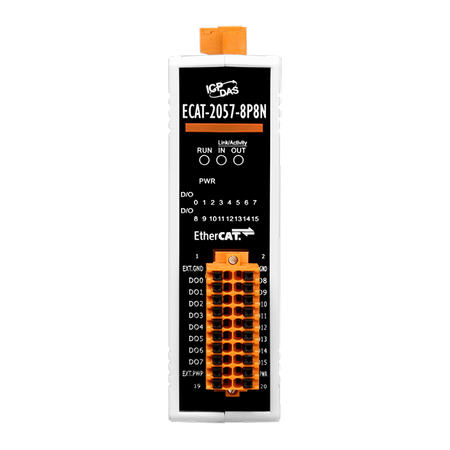

Name: ECAT-2057-8P8N
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Przetwarzanie w locie: EtherCAT
• Potężny MCU obsługujący wydajny ruch sieciowy
• 2 x interfejs RJ-45 bus
• Odległość między stacjami do 100 m (100BASE-TX)
• Wsparcie dla połączeń w łańcuchu
• Zweryfikowane narzędzie do testów zgodności EtherCAT
• Odłączalny blok zacisków
• Wskaźniki LED dla statusu I/O
• Wbudowane cyfrowe we/wy: 16 DO
• Zgodność z RoHS
• Ochrona ESD 4 kV dla każdego kanału

Wprowadzenie

ECAT-2000 wyposażony w protokół EtherCAT i instalowany metodą łączenia łańcuchowego umożliwia elastyczność w instalacji urządzeń i redukuje koszty infrastruktury oraz operacji. Wszystkie moduły mogą być rozmieszczone w topologiach sieciowych takich jak gwiazda, linia czy pierścień. Izolowane wejście i wyjście chronią ECAT-2000 przed szkodliwymi zakłóceniami i środowiskiem. Seria ECAT-2057 posiada wbudowane izolowane 16 cyfrowych wyjść. Użytkownicy mogą uzyskać status wejścia i wyjścia nie tylko przez dane procesowe, lecz również z wskaźników LED. Jest ona przetestowana i zweryfikowana za pomocą narzędzia do testów zgodności, dzięki czemu dowolny Master EtherCAT lub konfigurator może ją łatwo obsługiwać i wdrażać różnorodne zastosowania.

Zastosowania

• Narzędzia półprzewodnikowe
• Formowanie metalu
• Pakowanie
• Formowanie wtryskowe
• Systemy montażowe
• Maszyny drukarskie
• Robotyka

Parametry techniczne:

Product Range:	EtherCAT
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	Signal: ±1 kV Class A; Power: ±1 kV Class A
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Channel
EMS Protection: Surge (IEC 61000-4-5):	± 1 kV Class A
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	16
Wyjście cyfrowe: Typ:	Open Collector (Sink , NPN/Source , PNP)
Wyjście cyfrowe: Napięcie obciążenia:	+3.5 VDC ~ +30 VDC
Wyjście cyfrowe: Prąd obciążenia:	100 mA/kanał
Wyjście cyfrowe: Izolacja:	3750 Vrms
EtherCAT
EtherCAT: Ports:	2 x RJ-45
EtherCAT: Distance Between Stations:	100 m Max. (100Base-TX)
EtherCAT: Data Transfer Medium:	Ethernet/EtherCAT cable (Min. CAT5), shielded
EtherCAT: Cycle Time:	200 us
EtherCAT: Distributed Clocks:	Yes
Power
Power: Input Range:	+10 VDC ~ +30 VDC
Power: Consumption:	4 W Max.
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	33 x 127 x 108 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
