Główne cechy
• Dwukierunkowa Energia• Rzeczywiste pomiary mocy RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 100 A z różnym stosunkiem CT
• Pomiary napięcia do 500 V
• Zaciskowy CT dla łatwej instalacji
• Dokładność pomiarów mocy lepsza niż 0,5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)

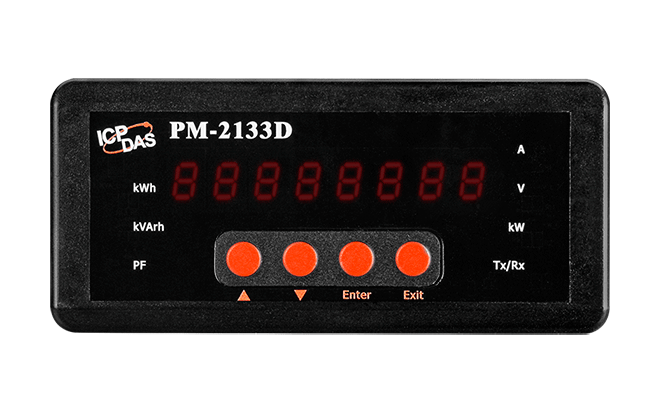

• 8-cyfrowy wyświetlacz LED
• Obsługuje protokół Modbus RTU
Wprowadzenie

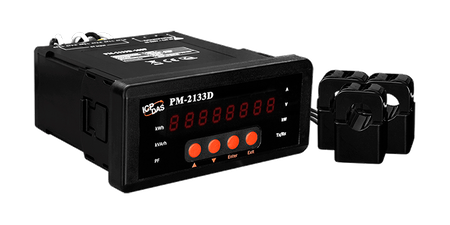

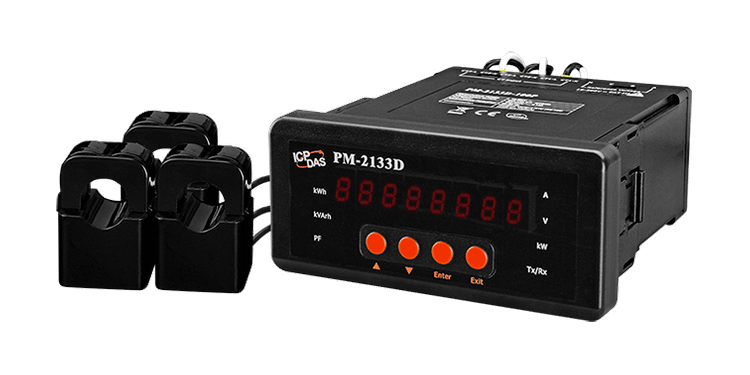

ICP DAS wprowadza najbardziej zaawansowane, ekonomiczne inteligentne mierniki energii serii PM-2133D, które umożliwiają dostęp do rzeczywistego użycia energii elektrycznej dla trójfazowego pomiaru mocy. Dzięki wysokiej dokładności (<0,5%, PF=1), seria PM-2133D może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i/lub po stronie wtórnej średniego/wysokiego napięcia, co pozwala użytkownikom na uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i ekonomiczne mierniki mocy są wyposażone w rewolucyjne przewodowe zaciskowe CT (różne typy, obsługujące prąd wejściowy do 400 A). Działa w szerokim zakresie napięć wejściowych 10 ~ 500 VAC, co umożliwia kompatybilność na całym świecie. Miernik posiada wyświetlacz LED pokazujący moc.Zastosowania
• Monitorowanie generatora
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii
Parametry techniczne:
Product Range: | Wired Meter |
AC Power Measurement | |
AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
AC Power Measurement: Loops: | Three-phase |
AC Power Measurement: Input Voltage: | 10 ~ 500 V |
AC Power Measurement: Input Current: | CTØ16 mm (0.1 A ~ 100 A) |
AC Power Measurement: Input Frequency: | 50 Hz (Range 45 ~ 55 Hz)/60 Hz (Range 55 ~ 65 Hz) |
AC Power Measurement: W Accuracy: | Better than 0.5% (PF=1) |
AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency (45 ~ 65 Hz) |
AC Power Measurement: Data Update Rate: | 1 Second |
AC Power Measurement: LED Display: | Yes, 8-digit |
CT | |
CT: Includes CTs: | 3 |
CT: Type: | Clip |
CT: Max. Current: | 100 A |
CT: Inside Diameter: | 16 mm |
CT: Leading Cable: | 4 m |
Porty COM | |

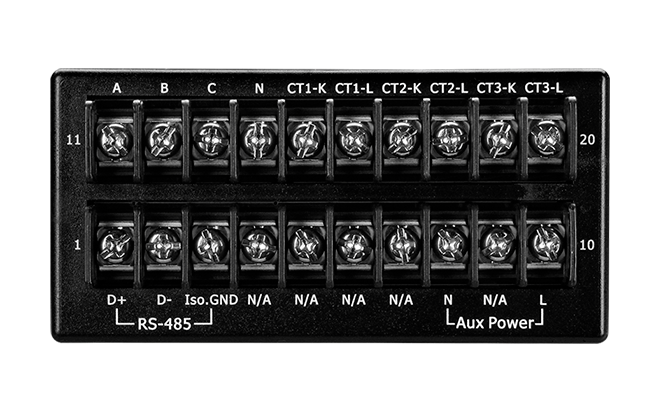

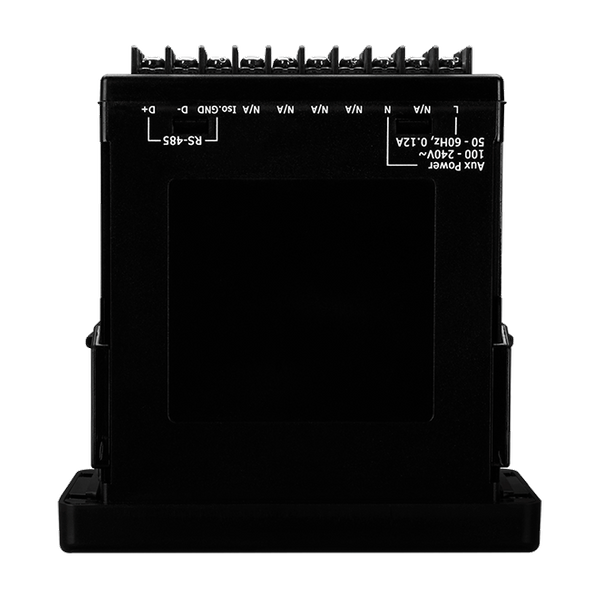

Porty COM: Porty: | 1 x RS-485 |
Porty COM: Szybkość transmisji: | 9600, 19200 (default), 38400, 115200 |
COM Ports: Data Format: | N,8,1; N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
COM Ports: Protocol: | Modbus RTU |
COM Ports: Isolation: | 3000 VDC |
Power | |
Power: Input Range: | +85 ~ +264 VAC (277 VAC available) |
Power: Consumption: | 6 W |
Mechaniczny | |
Mechanical: Casing: | Plastic |
Mechanical: Dimensions (mm): | 110 x 115 x 50 (W x L x H) |
Mechanical: Installation: | Panel mounting |
Środowisko | |
Environment: Operating Temperature: | -20 ~ +70 °C |
Environment: Storage Temperature: | -25 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
