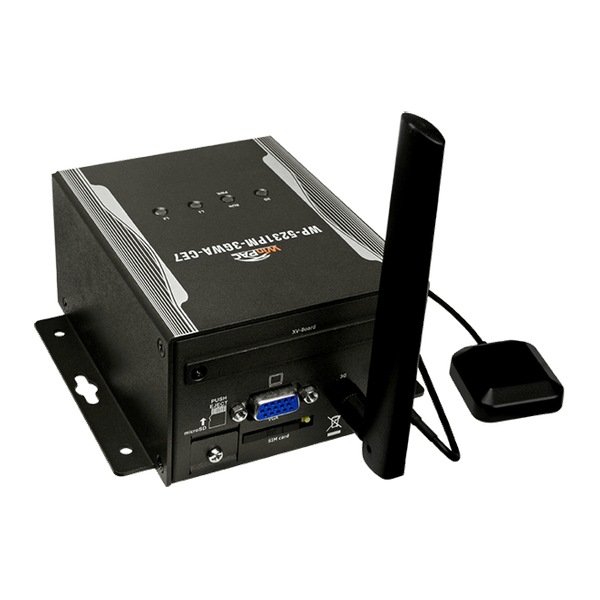

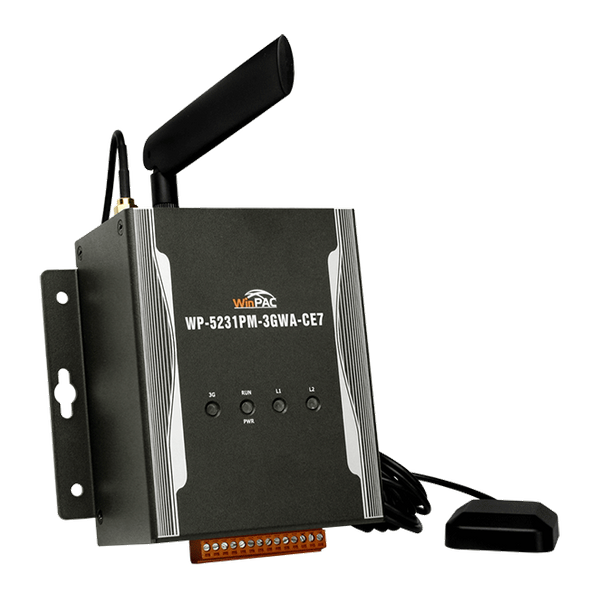

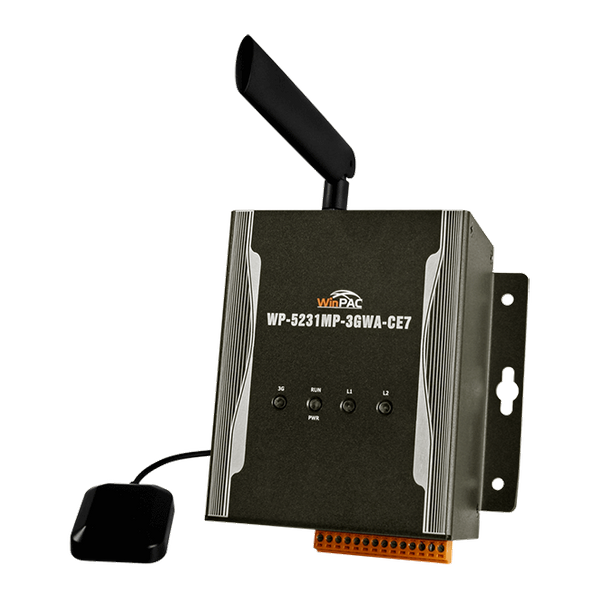

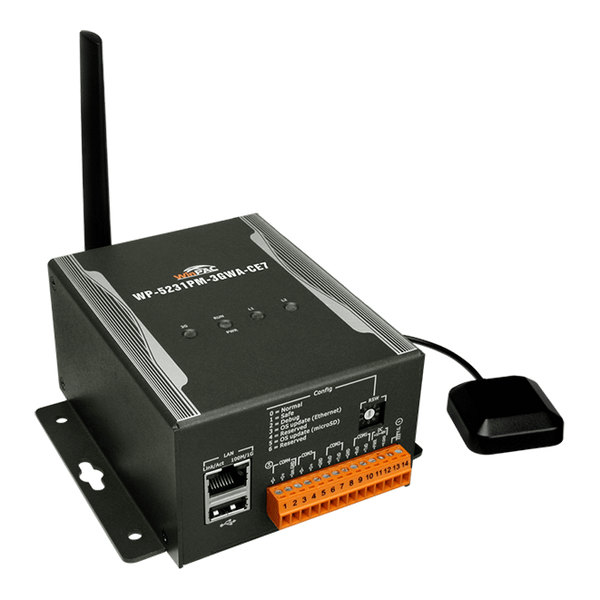

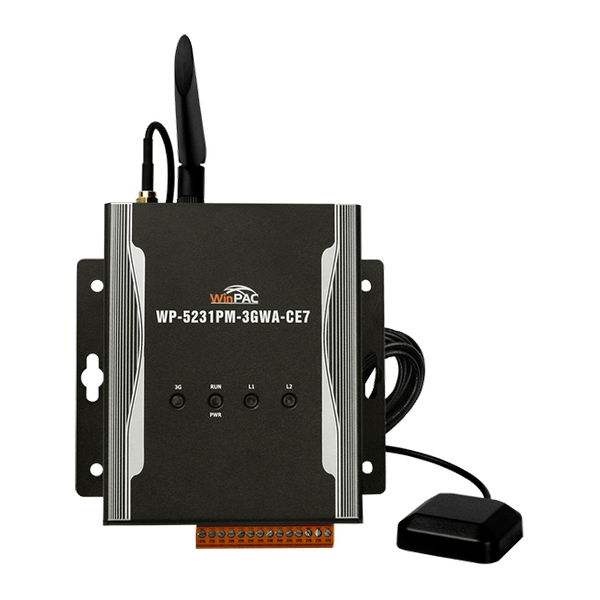

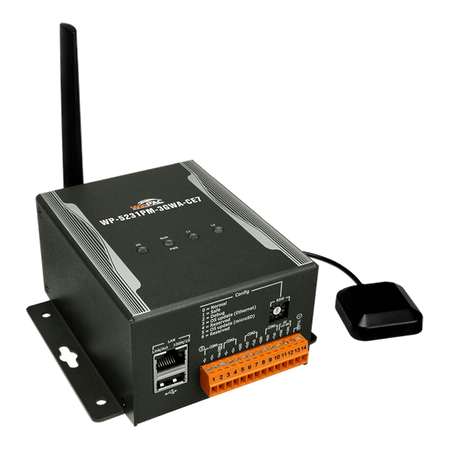

Name: WP-5231PM-3GWA-CE7
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Cortex-A8, 1 GHz CPU
• Windows CE 7.0
• Twarda obsługa czasu rzeczywistego
• Bogate wsparcie programowe
• Różnorodne pamięci i magazyny
‣ 512 MB SDRAM i 256 MB Flash
‣ 64 KB pamięci FRAM do przechowywania danych
‣ 1 x gniazdo microSD z jedną kartą microSD
• Różnorodne interfejsy komunikacyjne
‣ 1 x port Ethernet 10/100/1000BASE-T
‣ 4 x porty szeregowe (RS-232/485)
‣ 1 x USB 2.0 (host)
• Wbudowany port VGA
• Wbudowany zegar czasu rzeczywistego
• 64-bitowy sprzętowy numer seryjny do ochrony oprogramowania
• Interfejs magistrali rozszerzeń I/O
• 6 x wskaźniki LED
• Wbudowany podwójny zegar watchdog
• Metalowa obudowa
• Przemysłowy tri-bandowy moduł 3G
• Modem 3G
• Zakres temperatur pracy: -25 ~ +75 °C

Wprowadzenie

WP-5231PM-3GWA-CE7 jest wyposażony w procesor Cortex-A8 (1 GHz) i działa na systemie operacyjnym Windows CE 7.0. Opcjonalna płyta rozszerzeń I/O, XV-board, zapewnia wysoką ochronę I/O. Korzystając z wbudowanej pamięci Flash i microSD, WP-5231PM-3GWA-CE7 może przechowywać programy aplikacyjne, pliki obrazów i dane. Moduł 3G działa na częstotliwościach WCDMA 2100/1900/900/850 MHz i GSM 850/900/1800/1900 MHz. Te moduły wykorzystują sieć 3G do wygodnej i taniej transmisji danych zdalnych z przyrządów, liczników, komputerów lub systemów kontrolnych, zarówno w trybie danych na żywo, jak i w trybie pakietów danych. Moduły te mają zintegrowany stos TCP/IP, dzięki czemu nawet proste kontrolery z portami komunikacji szeregowej mogą być podłączone do modemu bez konieczności implementacji specjalnych sterowników. Dzięki tym funkcjom systemy mogą wykorzystać aplikacje SMS, GPRS lub 3G z naszym PAC.

Parametry techniczne:

Product Range:	WP-5000-CE7/WP-5000
Software
Software: OS:	Windows CE 7.0 Professional
Software: Service:	FTP Server, Web Server (Supports VB script, JAVA script), Embedded SQL Server
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net 2008
Jednostka główna
Main Unit: CPU:	Cortex-A8, 1.0 GHz
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	512 MB DDR3 SDRAM
Main Unit: Storage:	256 MB Flash, 4 GB microSD card (up to 32 GB)
Main Unit: Non-Volatile Memory:	64 KB FRAM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Display: Signal:	VGA
Display: Resolution:	640 × 480, 800 × 480, 800 × 600, 1024 × 768
Wskaźniki LED
LED Indicators: Status:	1 x System/Power, 2 x Programmable, 1 x 3G Active
3G System
3G System: Data Transmission Rate:	WCDMA/HSPA+, Download: Max. 14.4Mbps, Upload: Max 5.76 Mbps
3G System: Frequency Band:	WCDMA 850/900/1900/2100 MHz
GPS/GNSS
GPS/GNSS: Channels:	32
GPS/GNSS: Protocol:	NMEA 0183
GSM
GSM: Data Transmission Rate:	Downlink transfer: Max. 85.6 kbps, Uplink transfer: Max 42.8k bps
GSM: Frequency Band:	GSM: 850/900/1800/1900 MHz
GSM: GPRS Connectivity:	GPRS class 12/10, GPRS station class B
Rozszerzenie I/O
I/O Expansion: I/O Type:	XV-board
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	1 x 10 Position (0 ~ 9)
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	1 x RS-232, 1 x RS-485, 1 x RS-485 (2500 VDC Isolated)
USB
USB: Porty:	1 x USB 2.0
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	6.5 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	117 x 126 x 58 (W x L x H)
Mechanical: Installation:	DIN-Rail, Wall mounting
Mechanical: Ingress Protection Rating:	IP30
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90 % RH, Non-condensing
Status:	Available
