Główne cechy
- Częstotliwość radiowa: 433 MHz
- 16 kanałów RF
- 8 szybkości transmisji RF
- Zawiera przełącznik PA, który może być użyty do zwiększenia mocy RF
- Bezprzewodowy zasięg transmisji w linii widzenia (LOS) do 500 metrów przy szybkości transmisji RF 9600 bps
- Tryb transmisji transparentnej
- Zapewnia szybkości transmisji od 1200 do 115200 bps dla interfejsów RS-232 i RS-485
- Ochrona ESD: Kontakt +/- 4 kV
- Izolacja: 3000 VDC dla DC-DC, 2500 Vrms przy użyciu fotokoplera
- Montowalny na szynie DIN
- Zakres temperatur pracy: -25 °C ~ +75 °C
Wprowadzenie

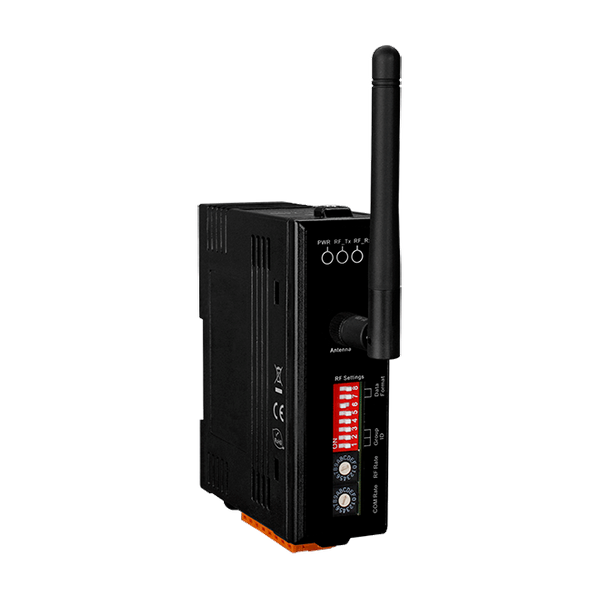

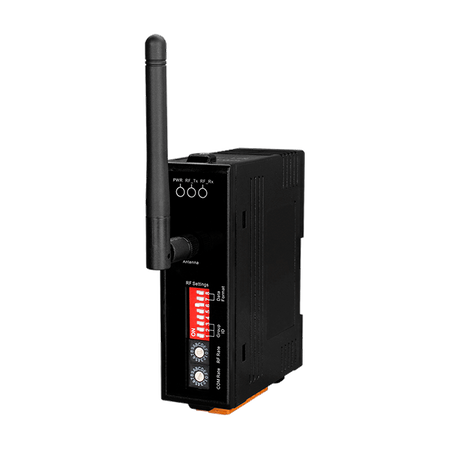

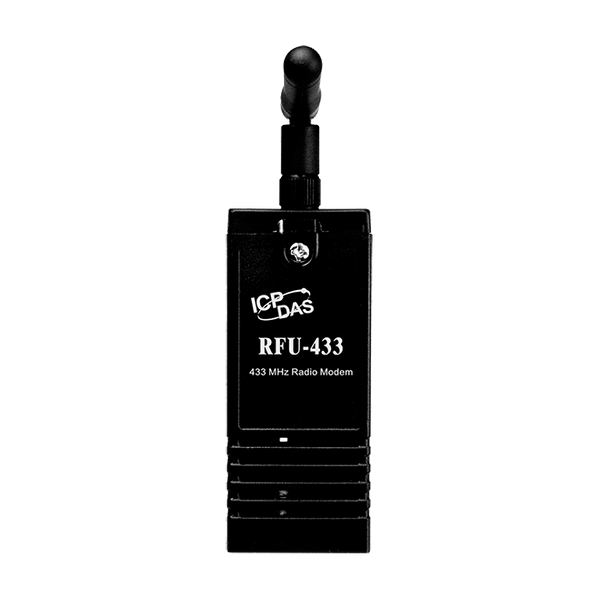

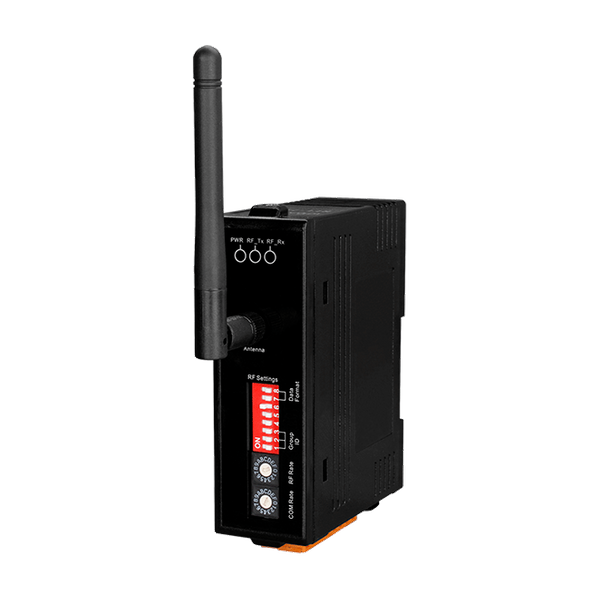

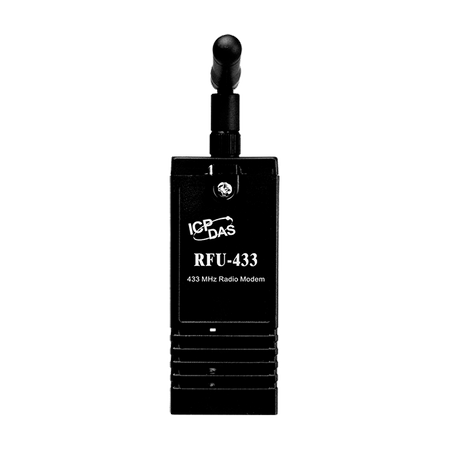

RFU-433 to modem radiowy RS-232/485 do 433 MHz, który można używać do konwersji danych z urządzenia RS-232/485 na wiadomość RF, która następnie może być transmitowana w trybie przezroczystym przez pasmo częstotliwości ISM 433 MHz. RFU-433 zapewnia maksymalny zasięg transmisji LOS (line of sight) wynoszący 500 metrów (0.5 km) przy szybkości transmisji RF 9600 bps. Aby przezwyciężyć zakłócenia, które mogą wystąpić w trudnych warunkach, RFU-433 pozwala na skonfigurowanie szybkości transmisji RF do minimalnej wartości 650 bps, poprawiając zdolność modemu do opierania się szumom i innym zakłóceniom. Dodatkowo, kanały RF i identyfikatory grupy można regulować, co pomaga w uniknięciu zakłóceń, gdy dwie sieci RFU-433 znajdują się w pobliżu siebie. 16 kanałów RF i 8 identyfikatorów grupy można skonfigurować, aby odróżnić i kontrolować różne sieci RFU-433. Większość tych parametrów konfiguracyjnych można dostosować za pomocą kombinacji przełączników obrotowych i DIP, co zapewnia prostą metodę utrzymania systemu, jeśli modem RFU-433 będzie musiał zostać wymieniony.
Zastosowania
| Product Range: | DSSS RF Modem |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 Vrms for photocoupler (RS-485/RS-232 side) |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | +/- 1 kV |
| EMS Protection: ESD (IEC 61000-4-2): | +/- 4 kV Contact |
| EMS Protection: Surge (IEC 61000-4-5): | +/- 1 kV |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x RF_Tx ,
1 x RF_Rx ,
1 x PWR |
RF | |
| RF: Antenna: | 0 dBi Omni directional |
| RF: Szybkość transmisji: | 57600 bps ~ 650 bps |

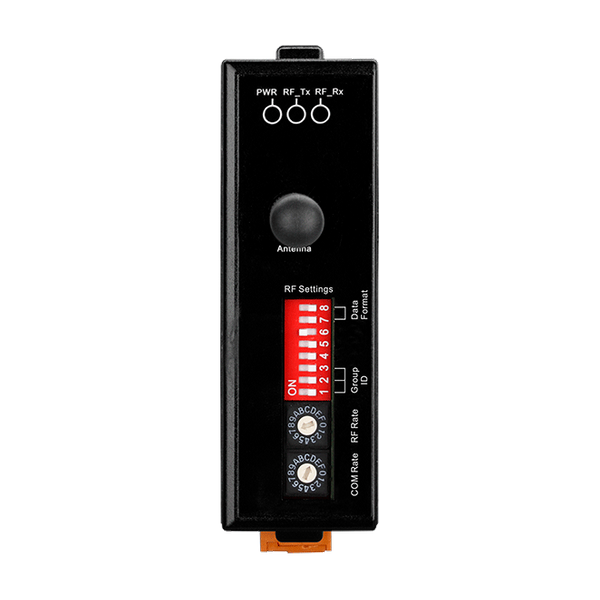

| RF: Configuration: | Rotary and DIP switch |
| RF: Group ID: | 0 ~ 7 |
| RF: Protocol: | Transparent transmit |
| RF: Radio Frequency: | 433.1000 ~ 434.6000 MHz |
| RF: Temporary Buffer Size: | 512 Bytes |
| RF: Transmission Power: | Default 10 dBm, Max 19 dBm |
| RF: Transmission Distance (LoS): | 500 m (at 9600 bps RF Rate and 10 dBm Tx Power) |
Porty COM | |

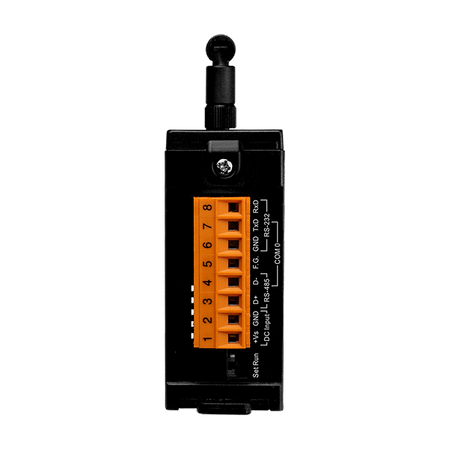

| Porty COM: Porty: | 1 x RS-232 (TxD, RxD and GND) ,
1 x RS-485 (D+, D- ; 3000 VDC for DC-to-DC) |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 |
| COM Ports: Data Format: | N81, E81, O81 |
Power | |
| Power: Consumption: | 1 W (Max.) |
Mechaniczny | |
| Mechanical: Casing: | Fire Retardant Materials |
| Mechanical: Dimensions (mm): | 108 x 84 x 33 (W x L x H)( not include antenna ) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
