Główne cechy
- Konwersja 1-kanałowego wejścia prądowego 4 ~ 20mA na 1-kanałowe wyjście PWM
- Współczynnik wypełnienia wyjścia PWM konwertowany przez wejście 4 ~ 20 mA
- Częstotliwość wyjścia PWM konfigurowana za pomocą przycisków
- Wyświetlacz LCD pokazuje współczynnik wypełnienia i częstotliwość wyjścia PWM
Wprowadzenie

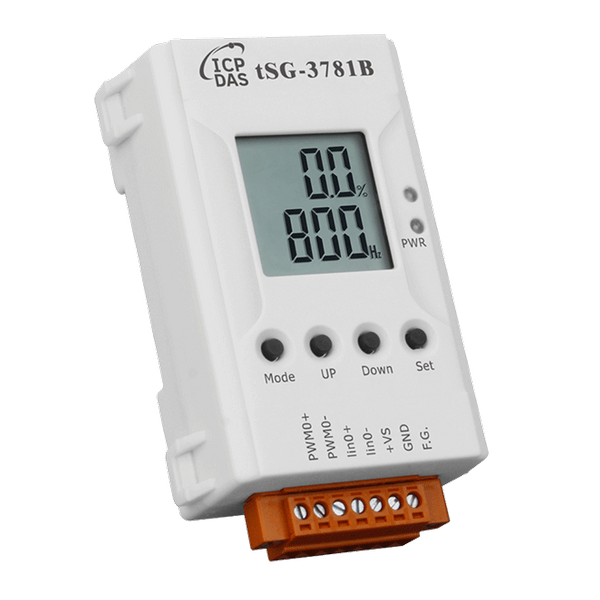

tSG-3781B to jednokanałowy moduł kondycjonowania sygnałów wejściowych prądu stałego, który przekształca wejście prądowe 4~20mA na wyjście PWM. Wyjście PWM ma współczynnik wypełnienia od 0% do 100% i wykonuje liniową konwersję wejścia prądowego 4~20mA. Częstotliwość wyjścia PWM jest regulowana w zakresie od 600Hz do 800Hz za pomocą przycisków. tSG-3781B posiada monochromatyczny wyświetlacz LCD, który pokazuje współczynnik wypełnienia i częstotliwość sygnału wyjścia PWM.Zastosowania
- System grzewczy w budynkach
- System wentylacyjny
- Sterowanie serwozaworem membranowym
Parametry techniczne:
| Product Range: | SG-3000 |
Wyświetl | |
| Wyświetlacz: Typ: | Monochrome Graphics LCD (26x26 mm Viewing Area) |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 1 |
| Wejście analogowe: Zakres: | +4 ~ +20 mA |
| Wejście analogowe: Dokładność: | ±0.1% of full range |
| Analog Input: Bandwidth: | 1 KHz |
| Analog Input: Input Impedance: | 141 Ω |
PWM | |
| PWM: Channels: | 1 |
| PWM: Type: | PWM |
| PWM: Sink/Source (NPN/PNP): | Source |
| PWM: Frequency: | 600 ~ 800 Hz |
| PWM: Duty Cycle: | 1 to 100% |
| PWM: Mode: | Continuous |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 0.2 W (Typ.) ,
22.0 W Max. (Note2) |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 53 x 27 x 87 (W x L x H) |
| Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
