Główne cechy
Funkcje ogólne
- Wsparcie dla WP-9000-CE7, XP-9000-WES7, LP-9000, LX-9000
- Umożliwia użytkownikowi programowanie własnego firmware w I-9120
Funkcje portu CAN
- Ochrona fotoizolacyjna 2500 Vrms po stronie CAN
- Zgodność z specyfikacją CAN 2.0 części A i B
- Domyślne prędkości transmisji: 10k, 20k, 50k, 125k, 250k, 500k, 800k, 1 Mbps
- Umożliwia definiowanie prędkości transmisji przez użytkownika
- Precyzja transmisji cyklicznej: ±0.5ms precyzji gdy czas cyklu jest poniżej 10ms, ±1% błędu gdy czas cyklu przekracza 10ms
- 5 zestawów transmisji cyklicznej
Funkcje narzędzi programowych
- Narzędzie do pobierania użytkowniczego firmware i aktualizacji domyślnego firmware
- Przykłady i biblioteki dla VC6, VC++ 2005, C#.net 2005, VB.net 2005
Wprowadzenie

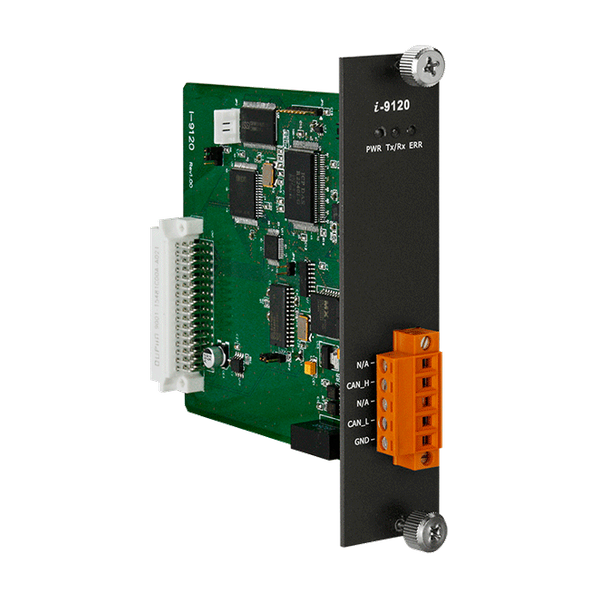

CAN (Controller Area Network) to szeregowa magistrala komunikacyjna szczególnie przeznaczona do łączenia inteligentnych urządzeń w celu budowy inteligentnych systemów lub podsystemów. Efektywnie wspiera rozproszoną kontrolę w czasie rzeczywistym z wysokim poziomem bezpieczeństwa. W sieciach CAN nie ma adresowania subskrybentów lub stacji w tradycyjnym sensie, zamiast tego transmitowane są priorytetowe wiadomości. Jako samodzielny kontroler CAN, I-9120 w połączeniu z serią PAC 9000 (Programowalny Kontroler Automatyki) stanowi ekonomiczne rozwiązanie CAN. Posiada jeden port komunikacyjny CAN z 5-stykowym złączem śrubowym, który można wykorzystać w szerokim zakresie aplikacji CAN. I-9120 obsługuje specyfikacje CAN 2.0A i 2.0B, prędkość transmisji CAN od 10kbps do 1Mbps, funkcję retransmisji, arbitraż magistrali oraz wykrywanie błędów.
Łącząc zalety serii PAC 9000, które mogą działać bez znacznego obciążania procesora, I-9120 może być potężnym, programowalnym serwerem urządzeń wielokanałowych CAN, sterowanym programem w procesorze 186. Może również komunikować się z innymi interfejsami komunikacyjnymi, takimi jak porty RS-232/RS-485/Ethernet i funkcjonuje jako programowalny serwer urządzeń. Dzięki temu użytkownicy mogą projektować różnorodne aplikacje pomiędzy różnymi protokołami komunikacji.
Zastosowania
System magazynowania energii
| Product Range: | CAN Bus |
Software | |
| Software: Driver: | WP-9000-CE7、XP-9000-WES7、LP-9000、LX-9000 |
| Software: SDK: | VC6, VC++ 2005, C#.net 2005, VB.net 2005, Linux |
Moduł CPU | |
| CPU Module: CPU: | 80186, 80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Watchdog IC |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
1 x CAN status ,
1 x Operating mode |
CAN | |
| CAN: Controller: | NXP SJA1000T with 16 MHz clock |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Switch for 120 Ω terminal resistor |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
Power | |
| Power: Consumption: | 1.5 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 31 x 91 x 115 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
