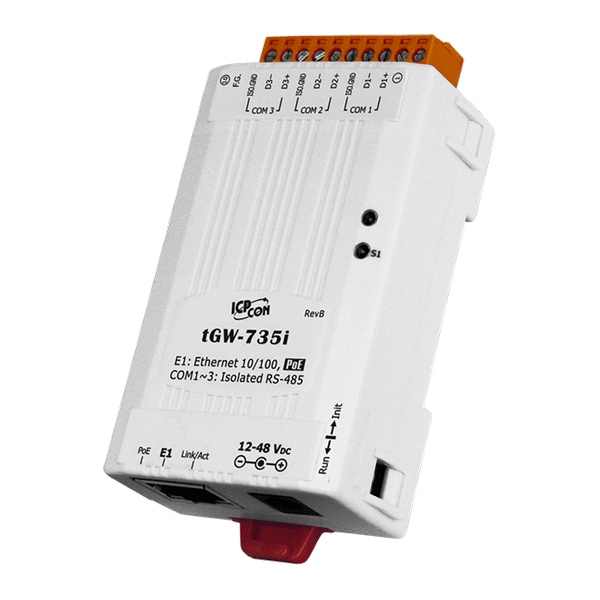

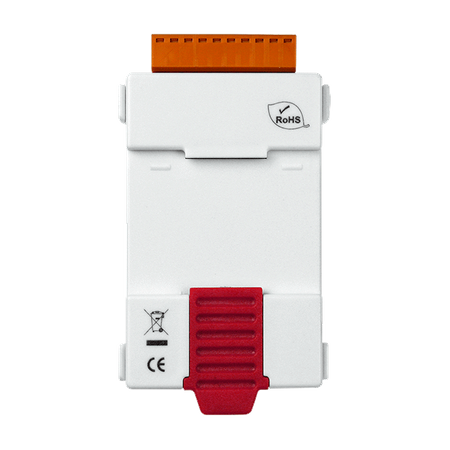

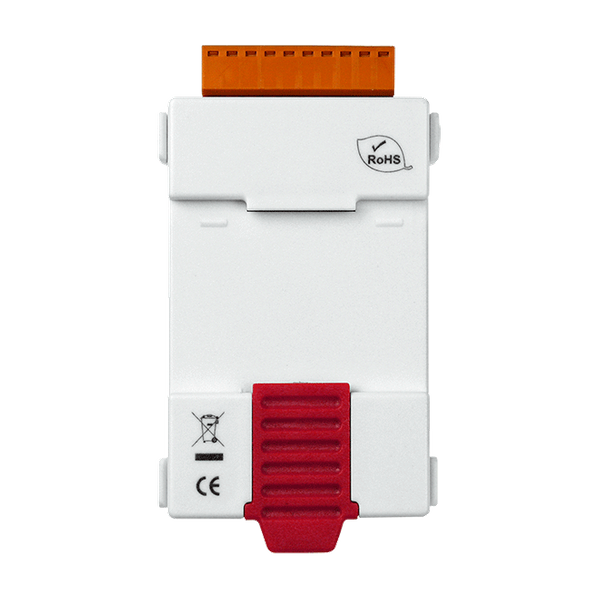

Name: tGW-735i
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje tryby master i slave Modbus TCP/UDP
Obsługuje tryby master i slave Modbus RTU/ASCII
Maks. liczba połączeń TCP (masters) na port szeregowy: 32
Funkcja pamięci odczytu zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje responder UDP do wykrywania urządzeń (UDP Search)
Konfiguracja sieci z użyciem statycznego IP lub DHCP
Mały serwer WWW do konfiguracji (HTTP)
Automatyczna kontrola kierunku RS-485

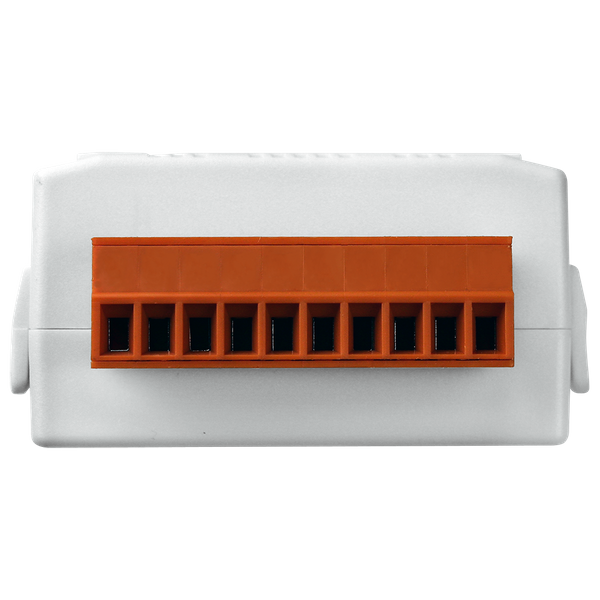

Złącze blokowe ułatwiające okablowanie
Ekonomiczna brama Modbus

Wprowadzenie

Modbus stał się standardowym protokołem komunikacji przemysłowej i jest obecnie najczęściej stosowanym sposobem łączenia urządzeń elektronicznych przemysłowych. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, na przykład systemem mierzącym temperaturę i wilgotność, który przekazuje wyniki do komputera. Modbus jest często używany do połączeń między komputerem nadzorującym a zdalną jednostką terminalową (RTU) w systemach SCADA.

tGW-700 to brama Modbus TCP na RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z szeregowymi urządzeniami Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenia długości kabli poprzednich urządzeń komunikacji szeregowej. Moduł może być używany do tworzenia aplikacji z połączeniem parowym (a także aplikacji serial-bridge lub serial-tunnel), a następnie trasować dane przez TCP/IP między dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest przydatne podczas podłączania komputerów mainframe, serwerów lub innych urządzeń szeregowych, które używają protokołów Modbus RTU/ASCII i nie mają możliwości Ethernet.

Funkcja pamięci odczytu służy do przechowywania poprzednich żądań i odpowiedzi w pamięci modułu tGW-700. Gdy inne kontrolery HMI/SCADA wysyłają te same żądania do tego samego urządzenia RTU slave, przechowywana odpowiedź zostaje natychmiast zwrócona. Ta funkcja znacznie zmniejsza obciążenie komunikacji na magistrali RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700(Non-T) oferuje prawdziwą zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do pobierania zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł akceptuje również zasilanie z adaptera DC. Moduł tGW-700 jest zaprojektowany do niezwykle niskiego zużycia energii, co redukuje ukryte koszty związane ze wzrostem cen energii paliwowej i elektrycznej, szczególnie gdy zainstalowano dużą liczbę modułów. Zmniejszenie zużycia energii przez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.

Zastosowania

Automatyzacja fabryk, budynków i domów
Zdalna diagnostyka i zarządzanie Monitorowanie solarne tgw_application

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET

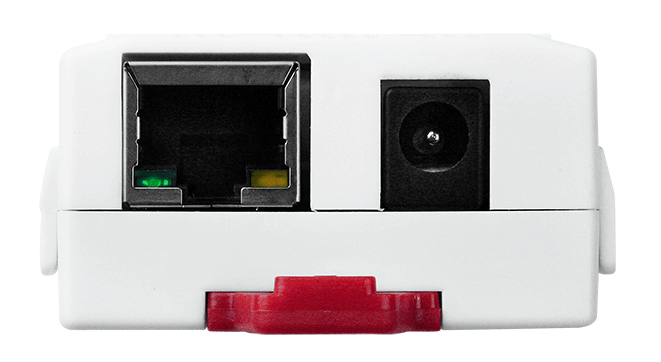

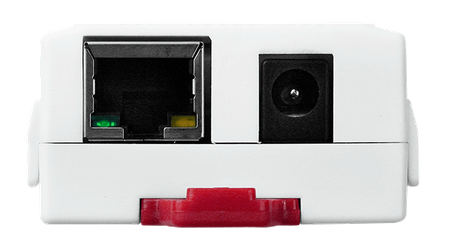

Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	3 x RS-485 (3000VDC Signal Isolation)
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
