Główne cechy
- Wbudowany serwer WWW
- Web HMI
- Obsługa protokołów Modbus TCP i Modbus UDP
- Bezpieczeństwo komunikacji
- 2-portowy przełącznik Ethernet do topologii Daisy-Chain
- Podwójny Watchdog
- Połączenie I/O w parach
- Wbudowane I/O
- AI: 8 kanałów True RMS Input
- DO: 4 kanały
Wprowadzenie

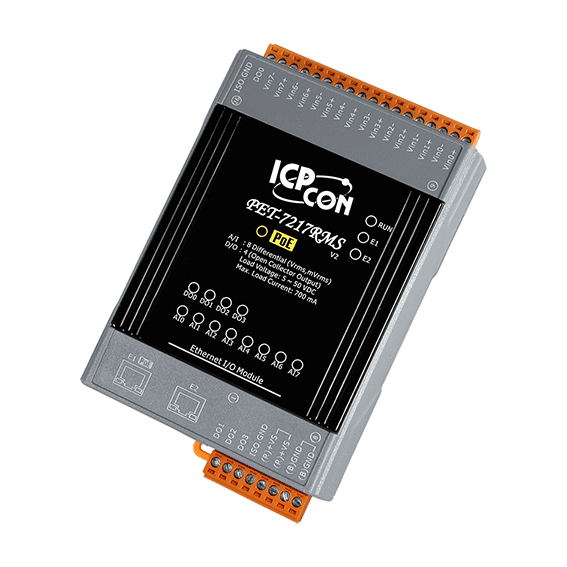

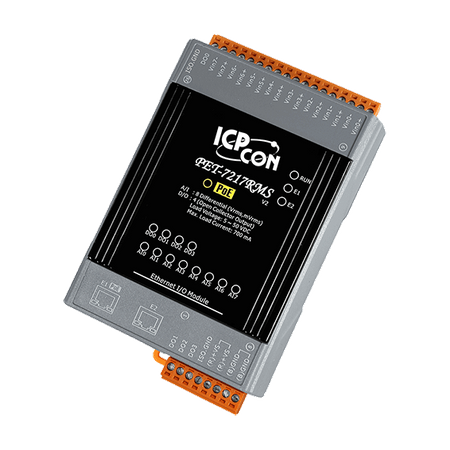

Moduł PET-7217RMS to 8-kanałowy moduł różnicowych wejść AC oraz 4-kanałowy moduł wyjść cyfrowych, który służy do konwersji sygnałów wejściowych AC na ich prawdziwe wartości RMS DC. Zakres wejściowy RMS może wynosić od +150 mVrms do +10 Vrms, przy czym każdy kanał można konfigurować indywidualnie. PET-7217RMS jest kompletnym, wysokiej dokładności konwerterem RMS-DC, który oblicza prawdziwą wartość RMS DC dowolnej złożonej fali. Charakteryzuje się także ochroną ESD 4 kV, izolacją wewnątrzmodułową 2500 VDC oraz ochroną przed przepięciami ±35 Vrms/±28 VDC.
Zastosowania
Automatyzacja budynków, Automatyzacja fabryk, Automatyzacja maszyn, Zdalna konserwacja, Zdalna diagnostyka, Urządzenia testowe.
| Product Range: | ET-7200 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O, PoE |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 8 (Differential) |
| Wejście analogowe: Typ: | True RMS |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Sinusoid: ,
50/60 Hz: ±0.15% of FSR ,
45 Hz to 10 kHz: ±0.5% of FSR ,
Non-Sinusoid: ,
Crest Factor = 1 to 2: ±0.2% of FSR ,
Crest Factor = 2 to 3: ±0.35% of FSR ,
DC: ,
0 to 10 Vrms / 0 to 5 Vrms / 0 to 1 Vrms: ±0.3% of FSR ,
0 to 500 mVrms / 0 to 150 mVrms: ±0.7% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz (total channels) |
| Analog Input: Input Impedance: | >2 MΩ |
| Wejście analogowe: Ochrona przed przepięciem: | ±35 Vrms/±28 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 4 |
| Wyjście cyfrowe: Typ: | Izolowany kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 to +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 700 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | +60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.4 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Programowalny |
| Wyjście cyfrowe: Wartość bezpieczna: | Programowalny |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 4.4 W (max.) |
| Power: Powered from PoE: | IEEE 802.3af, Class1 |
| Power: Powered from Terminal Block: | +12 to +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 120 x 38 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 to 90% RH, Non-condensing |
| Status: | Available |
