Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- Prędkość wyjścia impulsu: 6.6 MHz (maks.)
- Kontrola do 64 osi na linię
- Funkcja interpolacji liniowej wieloosiowej
- Funkcja interpolacji kołowej dwuosiowej
- Przyspieszanie i hamowanie krzywą T/S
- Zmiana prędkości i pozycji w locie
- Czujnik zwalniający, czujnik domowy, czujniki graniczne pozytywne i negatywne dla każdej osi
- Oprogramowanie limitu i wyzwalacza porównawczego
- Trójdrożna izolacja zasilania, komunikacji i I/O
(Lepsza odporność na zakłócenia i ochrona urządzeń) - Moduł EC wyposażony w złącze Mini-Clamp umożliwiające łatwiejszy i wolny od odpadów proces zakończenia przewodów
Wprowadzenie

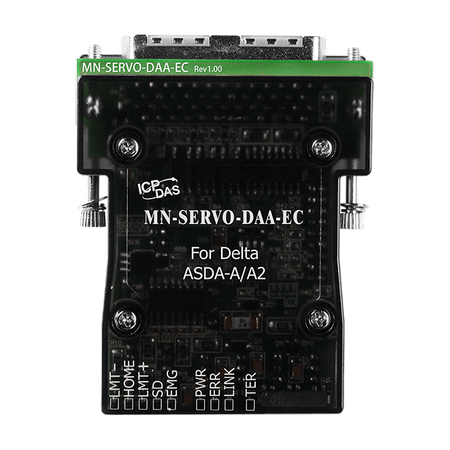

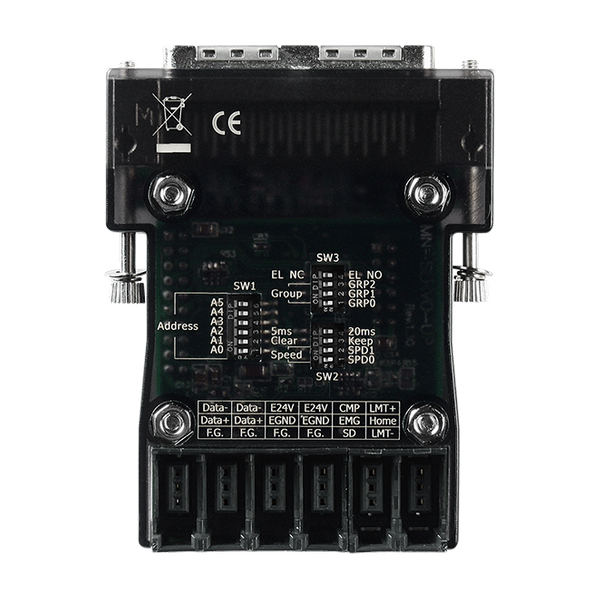

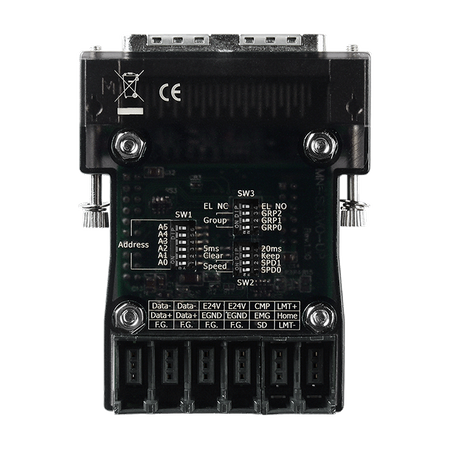

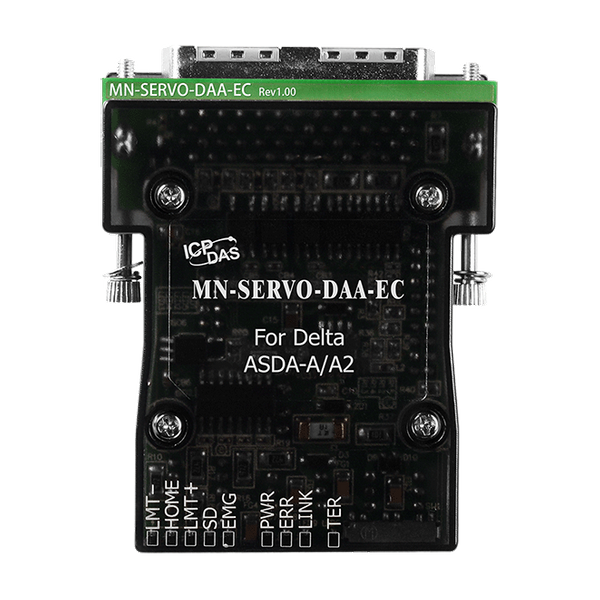

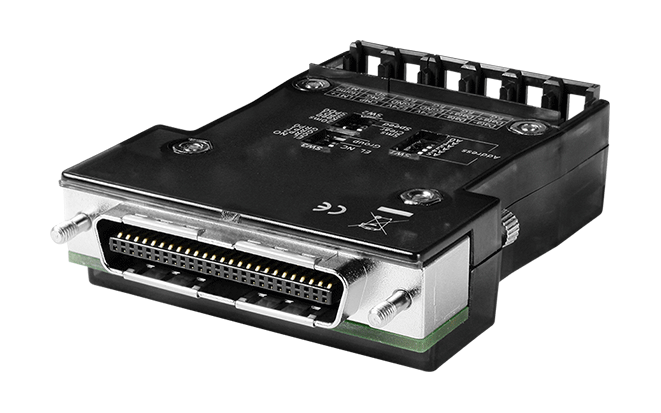

Seria MN-SERVO-EC jest wykorzystywana do rozszerzania liczby osi dla rozproszonego sterowania ruchem na magistrali Motionnet. Te moduły rozszerzeń mogą być bezpośrednio podłączone do serwomechanizmu i są szeregowo połączone z kontrolerem za pomocą prostego i niedrogiego kabla Cat.5 LAN, co zmniejsza ilość okablowania wymaganego pomiędzy sterownikami a kontrolerem, czyniąc to rozwiązaniem wysoce odpowiednim dla zintegrowanych zastosowań automatyki maszynowej. Po podłączeniu modułu do serwomechanizmu, wystarczy podłączyć szeregowy kabel LAN między modułami. Jedna linia szeregowa może obsługiwać do 64 modułów jednoosiowych. ICP DAS oferuje różne moduły sterowania ruchem odpowiednie do różnych marek sterowników serwo, takich jak Mitsubishi MELSERVO-J3/J4, Yaskawa Sigma II/III/V, Panasonic MINAS A4/A5, Delta ASDA-A/A2 i Teco TSTA-A/A+.
| Product Range: | Motion Control Module |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch ,
Mechanic Switch Input |
Ogólne | |
| General: Speed Profile: | Trapezoidal/S Shaped Acc/Dec Driving |
| General: Auto-Home Search: | 13 Types |
Oś I/O | |
| Axis I/O: Servo Interface Output: | SVON, ERC, ALM_RST |
| Axis I/O: Latch Input: | Yes (shared with SD) |
| Axis I/O: Mechanical Switch Input: | LMT+, LMT-, HOME, SD, EMG |
| Axis I/O: Position Compare Output: | High-Speed 5 V TTL ,
or 24 V open collector |
| Axis I/O: Servo Interface Input: | ALM, RDY, INP |
Wejście enkodera | |
| Wejście enkodera: Tryb: | CW/CCW, A/B phase |
| Wejście enkodera: Szerokość licznika: | 28-bit |
Wyjście impulsowe | |
| Wyjście impulsowe: Tryb: | OUT/DIR, CW/CCW |
| Wyjście impulsowe: Szerokość licznika: | 28-bit |
| Wyjście impulsowe: Szybkość: | 6.6 MHz (Max.) |
Motionnet | |
| Motionnet: Communication Connectors: | Mini-Clamp Connector |
| Motionnet: Transfer Speed: | 2.5, 5, 10, 20 Mbps |
Power | |
| Power: Input Range: | 24VDC +/-5% (1000 V isolated) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
