Główne cechy
- Obsługuje PCI Express x1
- 64 kanały cyfrowe I/O
- Jeden 32-bitowy wewnętrzny timer programowalny
- Jeden 16-bitowy licznik zdarzeń
- Funkcja ID karty (przełącznik SMD)
- Jeden 16-bitowy licznik i jeden 32-bitowy licznik z bazą czasu 4 MHz
- 3 niezależne programowalne 16-bitowe liczniki w dół
- Wyzwalanie przerwań przez: wyzwalanie równomierne/timer
Wprowadzenie

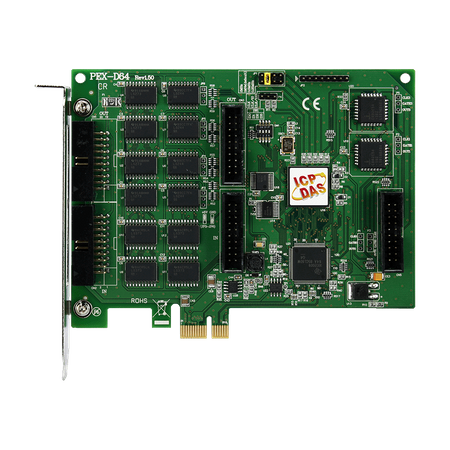

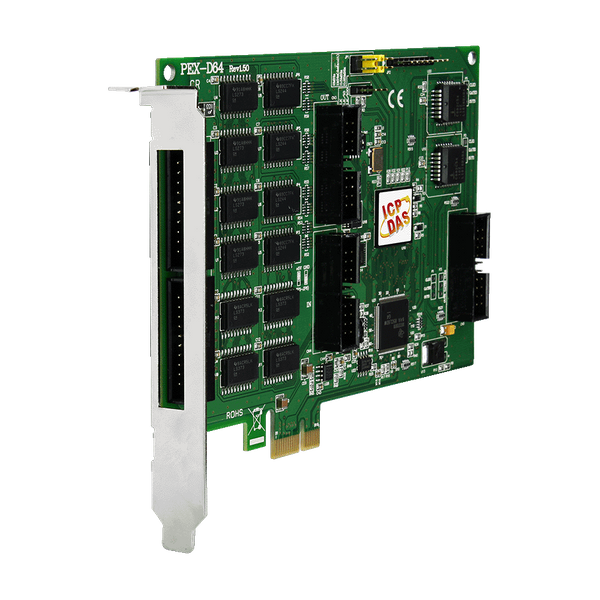

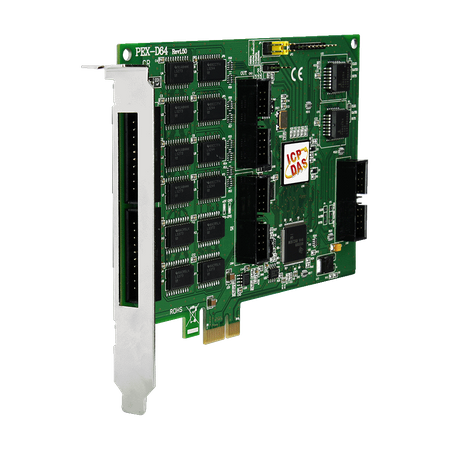

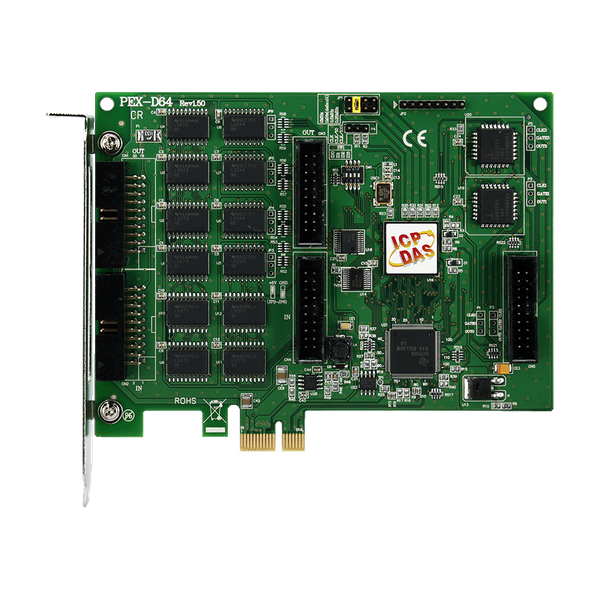

Karta PEX-D64 wspiera magistralę PCI Express. Te karty zapewniają 32 kanały DI i 32 kanały DO, składające się z dwóch 16-bitowych portów wejściowych i dwóch 16-bitowych portów wyjściowych. PEX-D64 oferuje 6 różnych liczników/timerów z czterema źródłami zegara: 2 MHz, 1 MHz, 500 kHz i 250 kHz. Użytkownik może użyć źródła zegara z padów lutowniczych. 3 z 6 liczników/timerów służą do ogólnych celów, takich jak pomiar częstotliwości, zliczanie zdarzeń i generowanie impulsów; pozostałe 3 kanały są przeznaczone do funkcji przerwań.
PEX-D64 posiada przełącznik ID karty, dzięki któremu użytkownicy mogą rozpoznać kartę za pomocą oprogramowania przy użyciu dwóch lub więcej kart PEX-D64 w jednym komputerze.
Karty wspierają różne wersje systemów operacyjnych, takich jak Linux, DOS, Windows. Dostarczane są biblioteki DLL i kontrolki ActiveX wraz z próbkami programów w różnych językach, w tym Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom szybko i łatwo rozwijać własne aplikacje.
Akcesoria
| Product Range: | PCI Express Digital I/O |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | 20-pin box header x 5 |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 32 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 500 kHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 32 |
| Wyjście cyfrowe: Typ: | 5 V/TTL |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 24 mA@ 0.8 V ,
Source: 15 mA @ 2.0 V |
| Wyjście cyfrowe: Szybkość reakcji: | 500 kHz (Typical) |
Zegar/licznik/częstotliwość | |
| Zegar/licznik/częstotliwość: Kanały: | 6 (Independent x 3/EVTIRQ x 1/TMRIRQ x 1/EXTIRQ x 1) |
| Timer/Counter/Frequency: Type: | 5 V/TTL |
| Timer/Counter/Frequency: Resolution: | 16-bit |
| Timer/Counter/Frequency: Reference Clock: | Internal: 4 MHz |
Magistrala PC | |
| Magistrala PC: Typ: | PCI Express x 1 |
| PC Bus: Data Bus: | 8-bit |
Power | |
| Power: Consumption: | 200 mA @ +3.3 V ,
180 mA @ +12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 112 x 156 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
