Główne cechy
- 4-portowy moduł wejściowy czujnika DS18B20
- Podłączenie przewodów 2/3-żyłowych DS18B20
- Maksymalnie 20 czujników na port
- Długość przewodów do 100 metrów na port z okablowaniem w układzie daisy-chain
- Pomiary temperatury od -55 do +125°C
- Dokładność ±0,5°C w zakresie od -10 do +85°C
Wprowadzenie

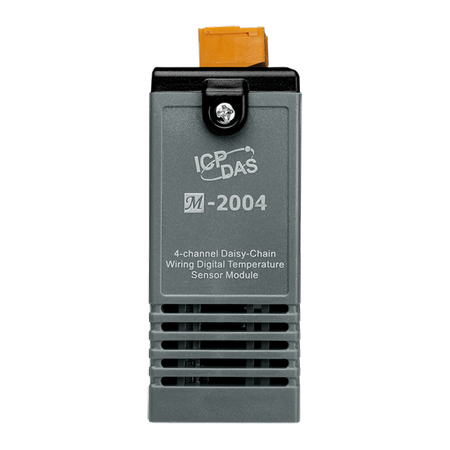

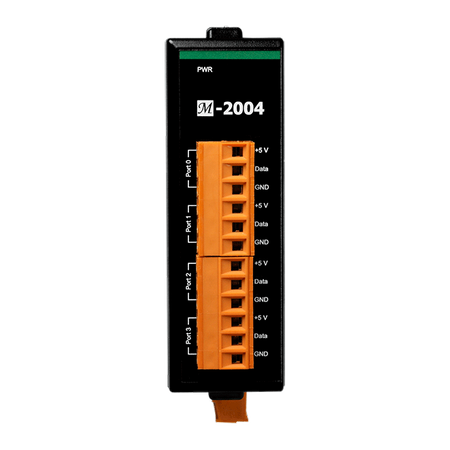

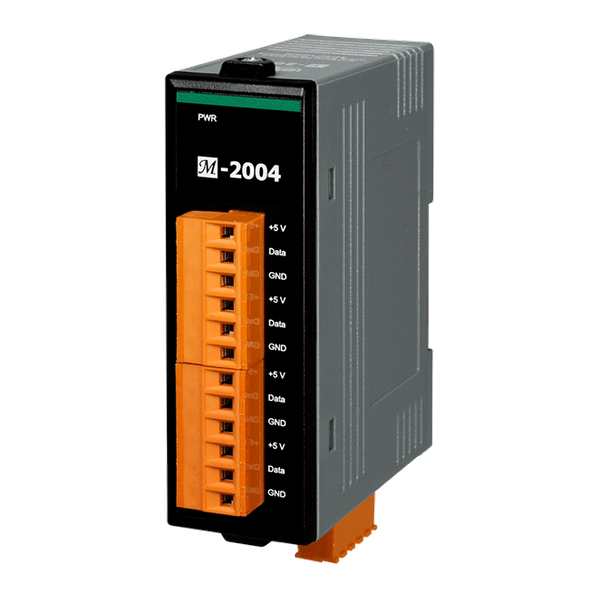

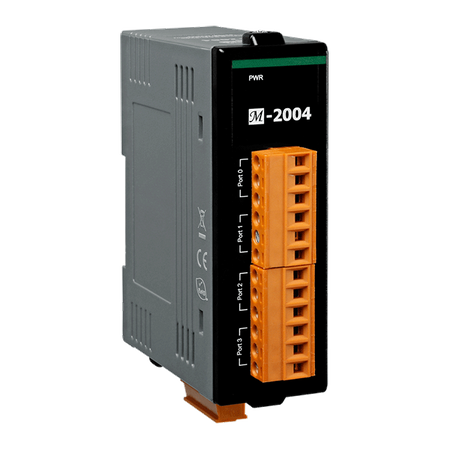

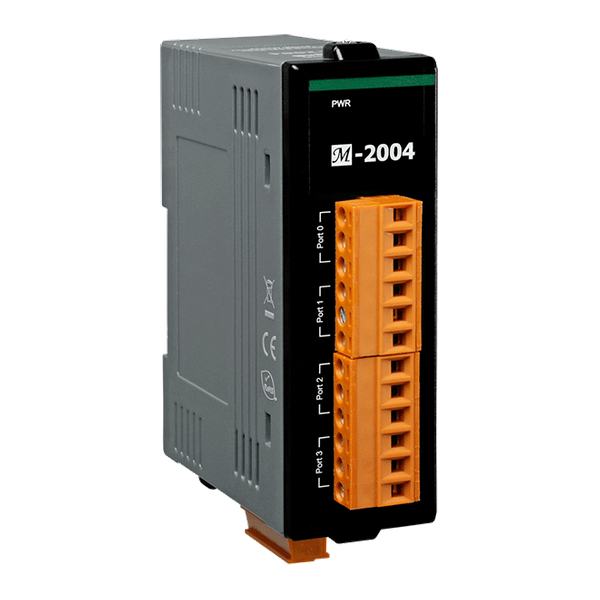

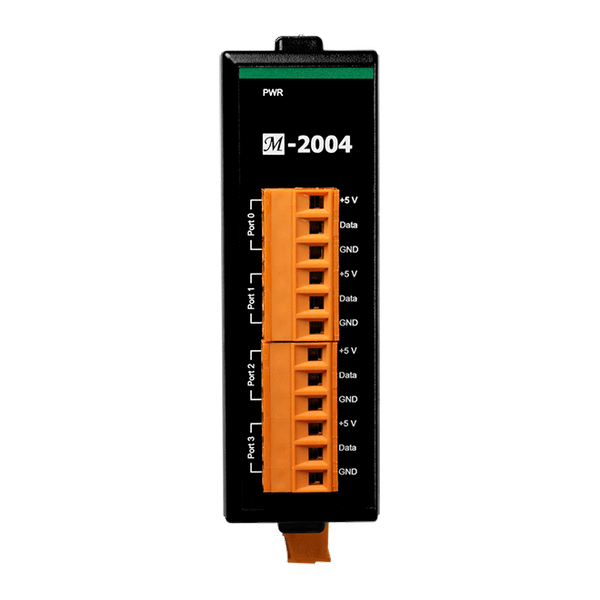

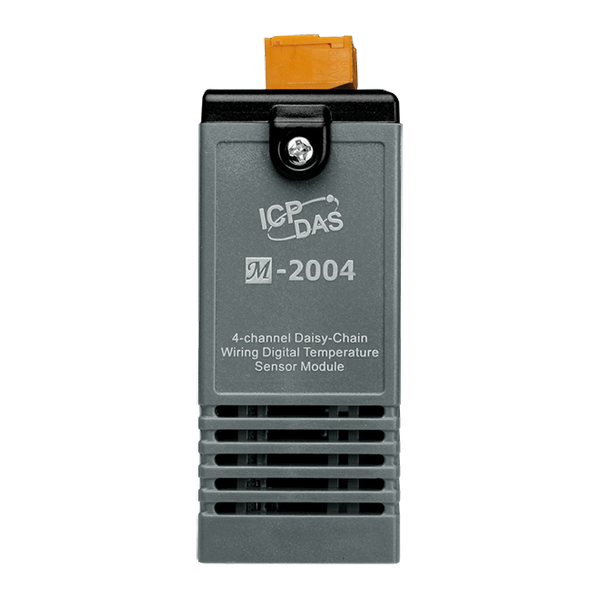

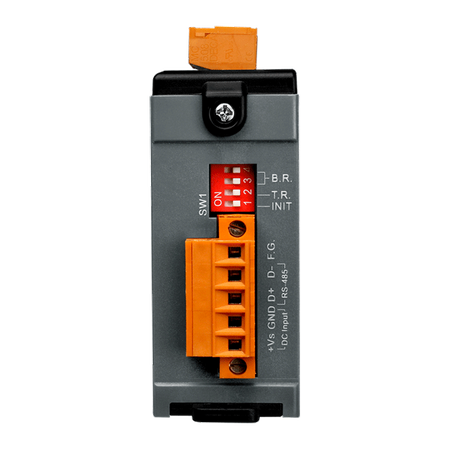

Moduł M-2004 to cyfrowy czujnik temperatury, który zapewnia cztery porty do podłączenia 2- lub 3-żyłowych wejść cyfrowych czujników temperatury DS18B20. Czujnik DS18B20 charakteryzuje się wysoką dokładnością ±0,5°C przy pomiarze temperatur w zakresie od -10 do +85°C, z całkowitym zakresem pomiarowym od -55 do +125°C. Do każdego portu modułu M-2004 można podłączyć w układzie daisy-chain aż do 20 czujników DS18B20, przy maksymalnej długości przewodów wynoszącej 100 metrów. Moduł M-2004 jest w pełni zgodny z RoHS i posiada ochronę ESD 4 kV oraz izolację wewnętrzną 3000 VDC.
Zastosowania
- Pomiary temperatury
- Monitorowanie środowiska
- Monitorowanie tuneli
- Monitorowanie budynków
Parametry techniczne:
| Product Range: | M-2000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±2 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Pomiar temperatury | |
| Temperature Measurement: Range: | -55 °C to +125 °C |
Wejście analogowe | |
| Analog Input: Ports: | 4 |
| Analog Input: Sensor Type: | DS18B20 |
| Analog Input: Sensors per Ports: | 20 |
| Analog Input: Sensor Wiring Cables Length: | Max. 100 m per Port |
| Wejście analogowe: Rozdzielczość: | 12-bit |
| Wejście analogowe: Dokładność: | ±0.5 °C (See Note 1) |
| Wejście analogowe: Częstotliwość próbkowania: | 1 Hz |

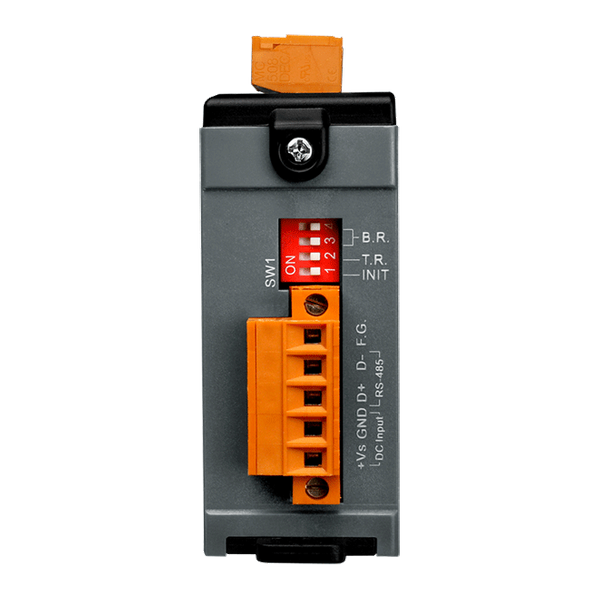

Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) |
| COM Ports: Protocol: | Modbus RTU, DCON |
| COM Ports: Bias Resistor: | 1k Ω (DIP switch selectable) |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +48 VDC |
| Power: Consumption: | 0.5 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 33 x 117 x 88 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
