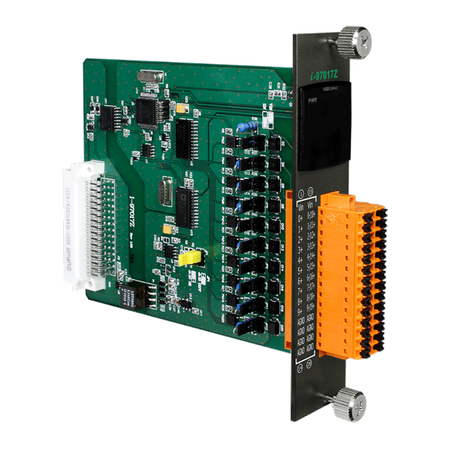

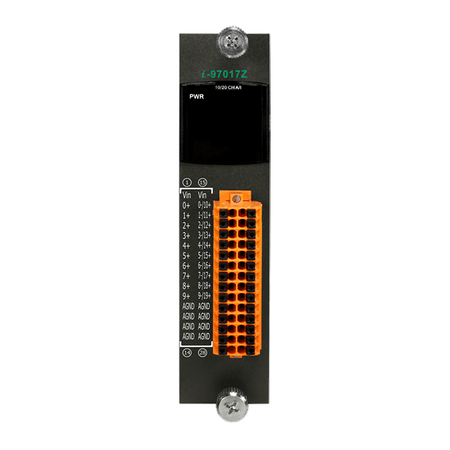

Name: I-97017Z
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 10-kanałowe wejścia różnicowe lub 20-kanałowe wejścia asymetryczne
• Możliwość wyboru wejścia napięciowego lub prądowego za pomocą zworki
• 240 Vrms ochrony przed przepięciami
• Wysoka rozdzielczość: 16-bitów
• Konfiguracja indywidualnych kanałów
• Obsługuje tryb szybki i normalny
• Podwójny watchdog

Wprowadzenie

Moduł I-97017Z jest modułem wejść analogowych, który obejmuje 10 różnicowych lub 20 jednokierunkowych kanałów wejść analogowych. Zapewnia programowalny zakres wejściowy na wszystkich wejściach analogowych (+/-150 mV, +/-500 mV, +/-1 V, +/-5 V,+/-10 V, +/-20 mA lub 0 ~ +20 mA). Każde wejście analogowe może być skonfigurowane do indywidualnego zakresu, zapewniając ochronę przed przepięciami do 240 Vrms oraz ochronę przed przeciążeniem do 50 mA przy 110 VDC/VAC. Wejścia napięciowe i prądowe są wybierane za pomocą zworki. Szybkość próbkowania modułu I-97017Z jest regulowana i dostępna w trybie szybkim lub normalnym. Moduł oferuje również wykrywanie otwartych obwodów na kanał dla wejść +4 ~ +20 mA oraz zapewnia ochronę ESD do 4 KV oraz izolację wewnątrzmodułową do 3000 VDC.

Zastosowania

• Automatyka przemysłowa
• Maszyny przemysłowe
• Automatyka budynkowa
• Systemy przemysłu spożywczego i napojów
• Produkcja półprzewodników
• Systemy sterowania

Parametry techniczne:

Product Range:	I-9K/I-97K Series
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (1.6 Seconds), Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: RS Immunity (IEC 61000-4-3):	±4 kV for Power
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wejście analogowe
Wejście analogowe: Kanały:	10 differential or 20 single-ended (See Note 1), Jumper selectable
Wejście analogowe: Zakres:	±150 mV, ±500 mV, ±1 VDC, ±5 VDC, ±10 VDC, ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (jumper selectable)
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	Normal Mode: ±0.1% of FSR , Fast Mode: ±0.5% of FSR
Wejście analogowe: Częstotliwość próbkowania:	Normal Mode: 10 Hz (Total) , Fast Mode: 50 Hz (Total)
Analog Input: Bandwidth:	Normal Mode: 15.7 Hz , Fast Mode: 78.7 Hz
Analog Input: Input Impedance:	Voltage: 2 MΩ(Differential), 1 MΩ (Single-ended) , Current: 125 Ω
Analog Input: Common Mode Rejection:	86 dB
Analog Input: Normal Mode Rejection:	100 dB
Wejście analogowe: Ochrona przed przepięciem:	Differential: 240 Vrms , Single-ended: 150 Vrms
Analog Input: Overcurrent Protection:	50 mA Max. at 110 VDC/VAC Max.
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Zero Drift:	±20 μV/°C
Analog Input: Span Drift:	±25 ppm/°C
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	N, 8, 1
COM Ports: Protocol:	DCON
Power
Power: Consumption:	0.5 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	31 x 134 x 144 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
