Główne cechy
• Dwukierunkowa energia• Pomiary mocy True RMS
• Analiza energii dla 3P4W, 3P3W, 1P3W, 1P2W
• Pomiary prądu do 100 A z różnym przełożeniem przekładników
• Izolowane pomiary napięcia do 600 V
• Przekładniki zaciskane dla łatwej instalacji
• Dokładność mocy lepsza niż 0.5% (PF=1)
• Całkowite zniekształcenie harmoniczne (THD)
• Obsługa protokołu Modbus RTU
• Wiele formatów danych
Wprowadzenie

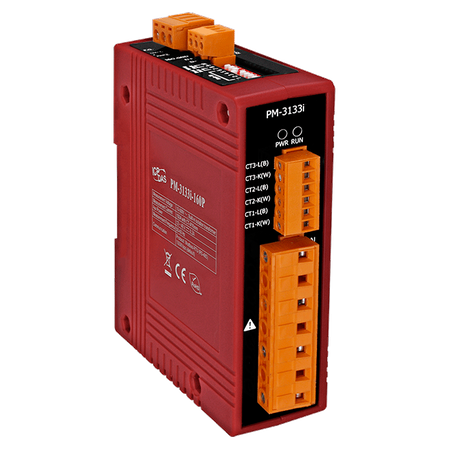

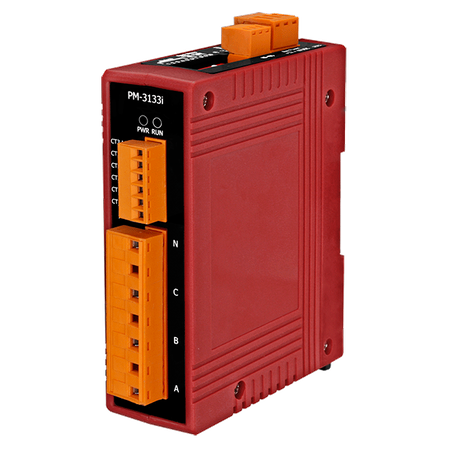

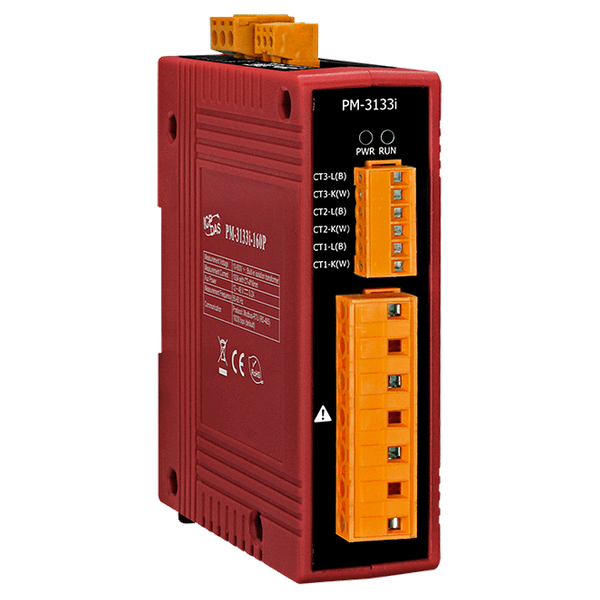

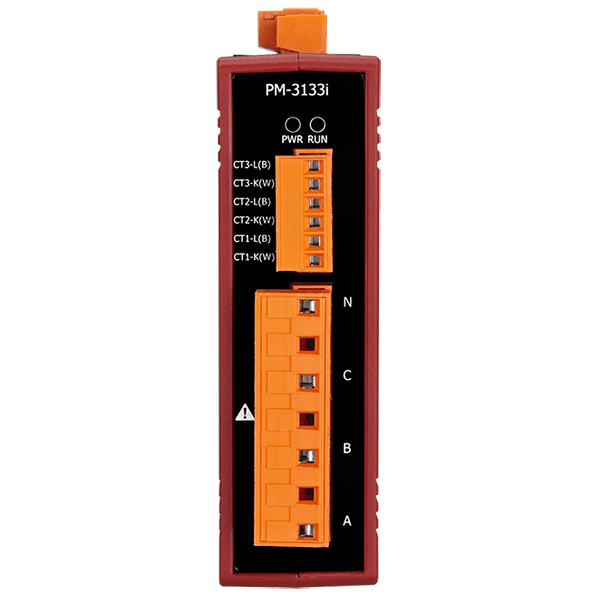

ICP DAS wprowadza najbardziej zaawansowane, opłacalne, inteligentne liczniki mocy serii PM-3133i, które umożliwiają dostęp do rzeczywistego zużycia energii dla trójfazowego pomiaru mocy. Dzięki wysokiej dokładności (<0,5%, PF=1), seria PM-3133i może być stosowana zarówno na pierwotnej stronie niskiego napięcia, jak i na wtórnej stronie średniego/wysokiego napięcia, umożliwiając użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym podczas pracy. Te kompaktowe i opłacalne liczniki mocy są wyposażone w rewolucyjne przewodowe przekładniki zaciskane (różne typy, obsługują prąd wejściowy do 400 A). Działa na szerokim zakresie napięć wejściowych 10 ~ 600 VAC, co pozwala na zgodność na całym świecie. Wbudowana ochrona izolatora AC, oznacza to całkowitą izolację pomiędzy stroną pomiaru AC a stroną kontrolną.Zastosowania
• Monitorowanie generatora
• Systemy dystrybucji rozdzielni
• Zarządzanie energią
• Analiza jakości energii
Parametry techniczne:
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 3P4W-3CT, 3P3W-2CT, 3P3W-3CT, 1P2W-1CT, 1P3W-2CT |
| AC Power Measurement: Loops: | Three-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 600 V; built-in isolation transformer |
| AC Power Measurement: Input Current: | CTØ16 mm (0.1 A ~ 100 A) |
| AC Power Measurement: Input Frequency: | 50 Hz (Range 45 ~ 55 Hz)/60 Hz (Range 55 ~ 65 Hz) |
| AC Power Measurement: W Accuracy: | Better than 0.5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency (45 ~ 65 Hz) |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 3 |
| CT: Type: | Clip |
| CT: Max. Current: | 100 A |
| CT: Inside Diameter: | 16 mm |
| CT: Leading Cable: | 4 m |
Porty COM | |

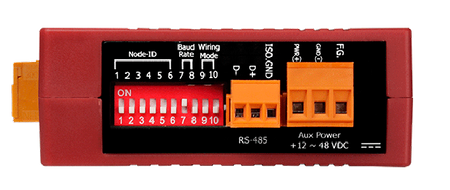

| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 9600, 19200 (default), 38400, 115200; DIP Switch Selectable |
| COM Ports: Data Format: | N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| COM Ports: Protocol: | Modbus RTU |
Power | |
| Power: Input Range: | +12 ~ 48 VDC |
| Power: Consumption: | 2 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 100 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
