PMD-4206-EN

Główne cechy

• Działa w przeglądarkach, nie jest wymagane dodatkowe oprogramowanie.
• Bez potrzeby programowania, strony internetowe do edycji logiki sterowania.
• 10,4-calowy ekran TFT LCD (z panelem dotykowym) oraz obsługa PoE (Power over Ethernet).
• Wsparcie dla maksymalnie 24 modułów ICP DAS Modbus Power Meter + 8 modułów Modbus I/O (maks. 16 modułów TCP)
  • Interfejsy COM1 i COM2 mogą połączyć się z maksymalnie 16 modułami Modbus RTU (w tym Power Meter i moduły I/O) osobno.
  • Interfejs LAN może połączyć się z maksymalnie 16 modułami Modbus TCP (w tym Power Meter i moduły I/O).
  • Wsparcie dla maksymalnie 4 liczników mocy serii ICP DAS PM-4324.
• Wyświetlanie danych zasilania na żywo lub historycznych za pomocą przeglądarki albo przez wyświetlacz na miejscu. Zapewnienie raportów statystycznych danych zasilania przez przeglądarkę.
• Zapewnienie karty microSD do operacji logowania danych zasilania. Automatyczne wysyłanie plików logowania danych oraz ich przywracanie po odzyskaniu połączenia sieciowego.
• Wbudowany silnik logiki typu IF-THEN-ELSE do zarządzania zapotrzebowaniem na energię.
• Zapewnienie funkcji powiadamiania o alarmach przez LINE lub Email.
• Zapewnienie funkcji powiadamiania o alarmach przez WeChat.
  **Uwaga: Wymagane jest konto WeChat dla przedsiębiorstw w Chinach, aby PMD mógł wysyłać wiadomości do członków podlegających temu kontu WeChat.
• Dostosowywanie operacji urządzeń w zależności od ich statusu zasilania za pomocą modułów Modbus I/O.
• Zapewnienie funkcji harmonogramowania operacji modułów I/O (urządzeń).
• Wsparcie dla protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
• Wsparcie dla połączenia z platformą chmurową IoT (Microsoft Azure i IBM Bluemix) oraz z oprogramowaniem ICP DAS IoTstar Cloud.

Wprowadzenie

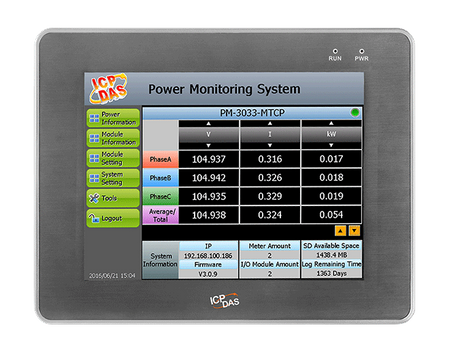

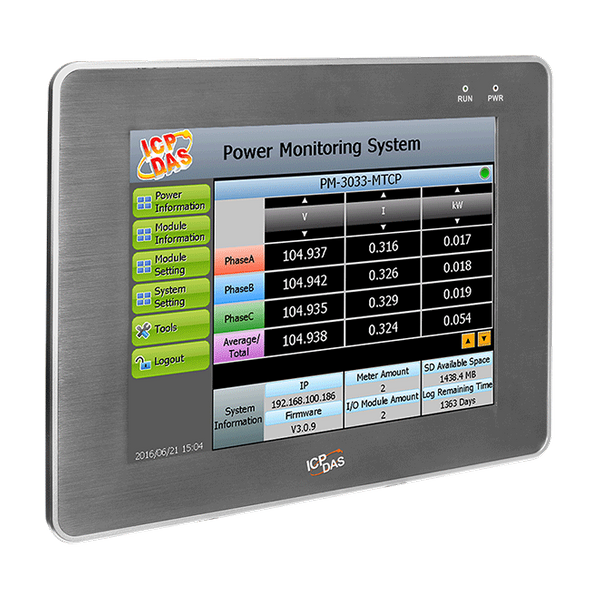

PMD-4206 to inteligentny koncetrator mocy oparty na sieci Web, opracowany przez ICP DAS. Oferuje interfejs stron internetowych i zawiera funkcje takie jak: zbieranie danych energetycznych, logika sterowania, zarządzanie zapotrzebowaniem na energię, rejestrator danych, lokalny wyświetlacz/wyświetlanie danych na stronie internetowej oraz funkcje powiadamiania o alarmach. PMD-4206 umożliwia połączenia z inteligentnymi licznikami mocy ICP DAS poprzez interfejs RS-485 lub Ethernet, aby odczytywać dane energetyczne z urządzeń mierzonych przez liczniki mocy oraz rejestrować wartości mocy w czasie rzeczywistym w pliku rejestratora danych. PMD-4206 zapewnia również automatyczne wysyłanie plików rejestratora danych; w połączeniu z oprogramowaniem PMC Data Server lub oprogramowaniem SCADA umożliwia zbieranie i analizę danych energetycznych. PMD-4206 jest wyposażony w ekran TFT LCD o przekątnej 10,4" (z panelem dotykowym) i zaprojektowany do montażu panelowego. Umożliwia łatwe przeglądanie danych energetycznych oraz ustawianie parametrów systemu na lokalnym poziomie. Ponadto PMD-4206 jest wyposażony w wbudowany serwer WWW, który pozwala na bezpośrednie połączenia przez przeglądarki w celu przeglądania danych energetycznych i ustawiania parametrów systemu. PMD-4206 obsługuje również protokoły Modbus TCP/RTU, SNMP, FTP i MQTT, co umożliwia bezproblemową integrację z systemami zarządzania zapotrzebowaniem na energię SCADA/MES/IT/IoT/Network. W połączeniu z modułami I/O ICP DAS M-7000, PMD-4206 może łączyć się ze standardowymi modułami Modbus TCP/RTU Slave. Współpracując z modułami I/O i funkcjami takimi jak wykonanie reguł logicznych IF-THEN-ELSE oraz funkcjami powiadamiania o alarmach, w tym przez LINE/Email/WeChat, PMD-4206 oferuje bardziej przemyślane zarządzanie zapotrzebowaniem na energię i funkcje powiadamiania o alarmach, a także umożliwia ograniczanie obciążenia urządzeń w razie potrzeby oraz monitorowanie i kontrolowanie zużycia energii przez urządzenia w czasie rzeczywistym. Podczas budowania systemu zarządzania i monitorowania mocy przy użyciu PMD-4206, cały proces rozwoju systemu nie wymaga programowania; wystarczy kilka kliknięć na stronie internetowej, aby zakończyć wszystkie ustawienia; użytkownik może łatwo i szybko przeglądać dane energetyczne urządzeń oraz przetwarzać dane do celów statystycznych i analizy. PMD-4206 to łatwe w użyciu i łatwe do zbudowania kompleksowe rozwiązanie do zarządzania i monitorowania mocy, które umożliwia bardziej efektywne wykorzystanie energii.

Zastosowania

Pomiar, monitorowanie i zarządzanie energią
