Główne cechy
- Obsługa przeglądarek, nie wymaga dodatkowego oprogramowania.
- Brak konieczności programowania, strony internetowe dostępne do edycji logiki sterowania.
- Obsługa maksymalnie "24 modułów Modbus Power Meter ICP DAS + 8 modułów Modbus I/O" (maksymalnie 16 modułów typu TCP)
- Interfejsy COM3 i COM4 mogą łączyć się z maksymalnie 16 modułami Modbus RTU (w tym Power Meter & I/O Module) indywidualnie.
- Interfejs LAN może łączyć się z maksymalnie 16 modułami Modbus TCP (w tym Power Meter & I/O Module).
- Obsługa maksymalnie 4 mierników mocy serii ICP DAS PM-4324.
- Wyświetlanie danych o mocy w czasie rzeczywistym lub historycznych za pomocą przeglądarki. Raporty statystyczne danych mocy dostępne przez przeglądarkę.
- Obsługa kart microSD do operacji z logiem danych mocy. Pliki logów automatycznie wysyłane i odzyskiwane po przywróceniu połączenia sieciowego.
- Wbudowany silnik logiki IF-THEN-ELSE do zarządzania zapotrzebowaniem na moc.
- Funkcja powiadamiania o alarmach za pomocą LINE lub Email.
- Regulacja operacji urządzeń według statusu mocy za pomocą modułów Modbus I/O.
- Funkcja harmonogramu dla operacji modułów I/O (urządzeń).
- Obsługa protokołów Modbus TCP/RTU, SNMP, FTP i MQTT.
- Obsługa połączenia z platformą chmurową IoT (Microsoft Azure i IBM Bluemix); oraz oprogramowaniem ICP DAS IoTstar Cloud.
Wprowadzenie

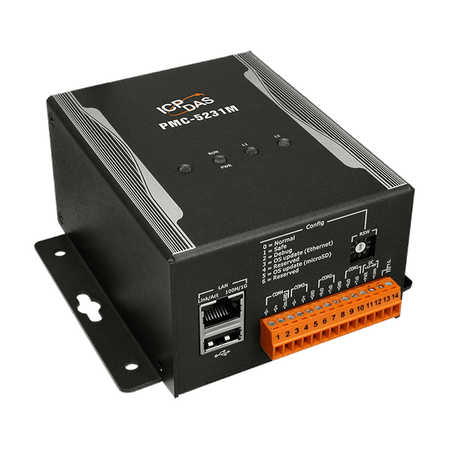

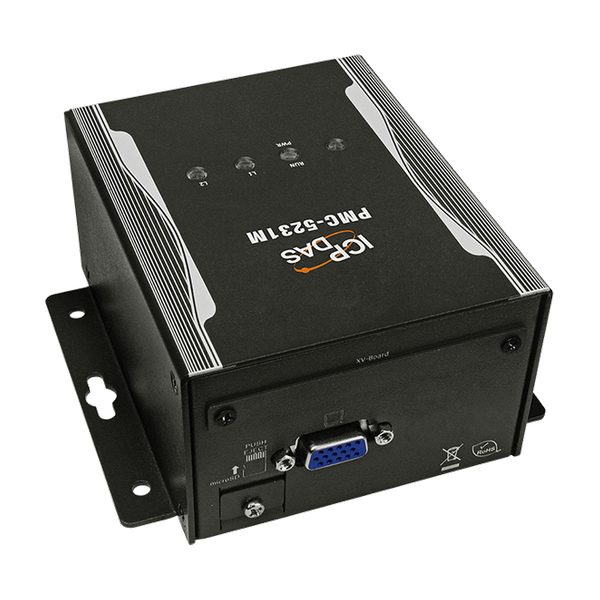

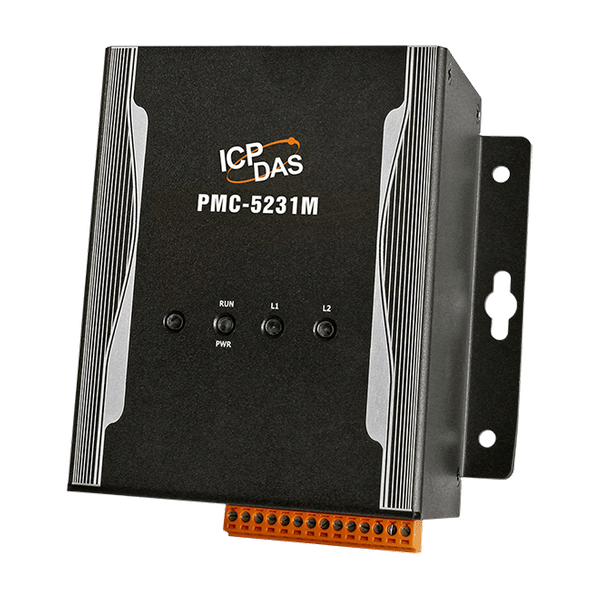

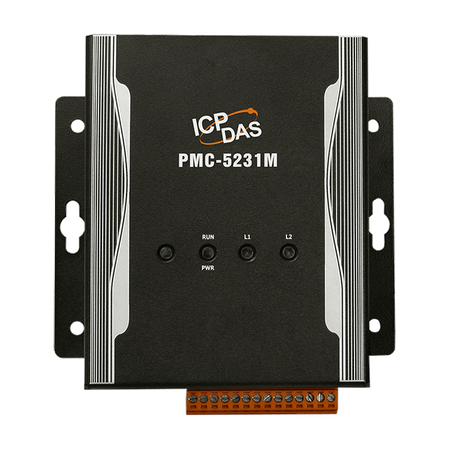

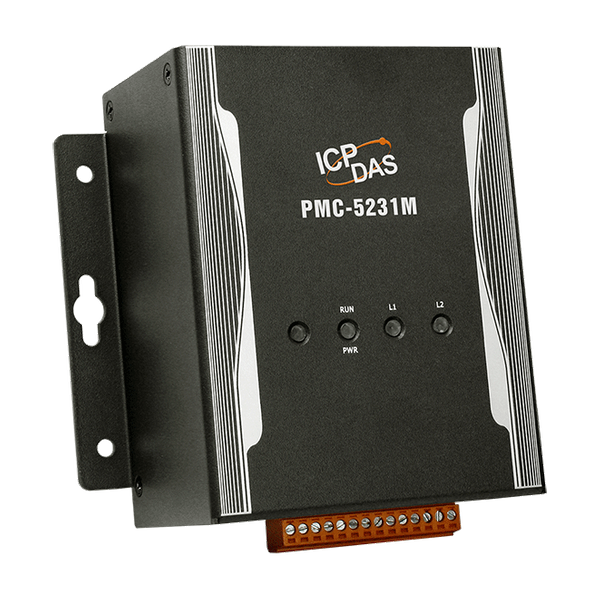

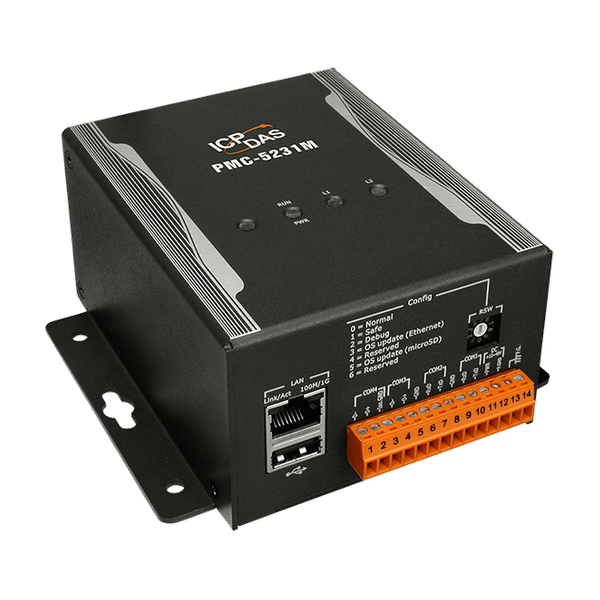

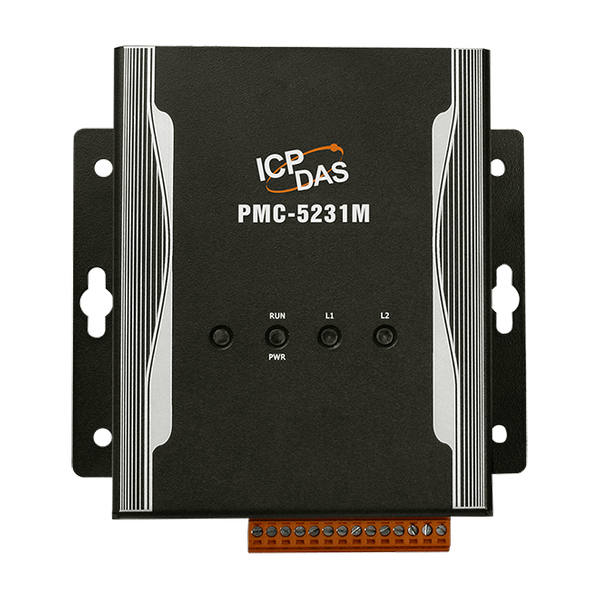

PMC-5231M to nowa generacja koncentratora liczników mocy, który odpowiada na trend oszczędzania energii i redukcji emisji CO2 w erze Przemysłu 4.0. Zapewnia elastyczną integrację z licznikami mocy ICP DAS poprzez interfejs RS-485 lub Ethernet i oferuje różne funkcje, takie jak pomiar zużycia energii urządzeń, analiza zużycia energii, zarządzanie zapotrzebowaniem na moc oraz funkcje powiadamiania o alarmach. PMC-5231M posiada wbudowaną kartę Micro SD. Po pobraniu danych o mocy z licznika, zapisuje je w pliku logu danych i automatycznie przesyła te pliki do centrum zarządzania w celu analizy i statystyk. PMC-5231M oferuje przyjazny dla użytkownika i intuicyjny interfejs strony internetowej, który pozwala użytkownikom na wdrożenie systemu monitorowania i zarządzania energią za pomocą kilku kliknięć; bez potrzeby programowania. Oprócz modułów I/O ICP DAS XV-Board i M-7000, PMC-5231M może także łączyć się ze standardowymi modułami Modbus TCP/RTU Slave. Dzięki współpracy z modułami I/O oraz funkcjami takimi jak wykonywanie logiki reguł IF-THEN-ELSE i funkcjami powiadamiania o alarmach, w tym LINE/Email, PMC-5231M oferuje bardziej przemyślane zarządzanie zapotrzebowaniem na moc oraz funkcje powiadamiania o alarmach, może również wykonywać zrzut obciążenia urządzeń, jeśli jest to wymagane, oraz umożliwia monitorowanie i kontrolowanie zużycia mocy urządzeń w czasie rzeczywistym. PMC-5231M obsługuje również protokoły Modbus TCP/RTU, SNMP, FTP i MQTT, co umożliwia bezproblemową integrację z systemami zarządzania SCADA/MES/IT/IoT/Network Management z tyłu. Dzięki temu administrator może monitorować status zużycia energii każdego urządzenia i przeprowadzać statystyki i analizy danych o mocy, poprawiając ogólną efektywność zużycia energii, co prowadzi do obniżenia rachunków za media. Wszystkie te funkcje sprawiają, że PMC-5231M jest idealnym koncentratorem liczników mocy w aplikacjach monitorowania i zarządzania energią ery Przemysłu 4.0.
Zastosowania
Pomiar, monitorowanie i zarządzanie energią
| Product Range: | PMC Series |
Software | |
| Software: Protocol: | • Modbus TCP/RTU for SCADA software ,
• FTP Client & Server ,
• SNMP & SNMP Trap ,
• MQTT Client (Message Publish & Subscribe; non-SSL & SSL) ,
• Active I/O (Modbus TCP Master/MQTT Publish/SNMP Trap) ,
• DDNS |
| Software: Function: | • Web Interface for Configuration ,
• IF-THEN-ELSE Logic operation (Unlimited rule supported) ,
• Power meters & I/O modules monitoring and control ,
• Data Logger operation ,
• Timer operation (Unlimited set supported) ,
• Schedule operation (More Powerful; Unlimited set supported) ,
• Internal Register operation (70 set supported) ,
• Instant message sending function (LINE Notify) ,
• non-SSL & SSL Email sending function ,
• SNTP Time Synchronization |
| Software: Power Management: | • Power Data Display ,
• Historical Power Data Report ,
• Power Demand Management ,
• PUE Setting and Display |
| Software: IoT Service Integration: | • ICP DAS IoTstar IoT Cloud Management Software ,
• Microsoft Azure IoT Cloud platform ,
• IBM Bluemix IoT Cloud platform |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM CPU (1 GHz) |
| CPU Module: Storage Expansion: | microSD socket with 4 GB microSD card (support up to 32 GB microSDHC card) |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power/Running |
Rozszerzenie I/O | |
| I/O Expansion: I/O Type: | XV-board |
| I/O Expansion: Remote Module Support: | M-7000/DL/IR Series Module ,
Modbus RTU Slave Module ,
Modbus TCP Slave Module |
| I/O Expansion: Power Meter: | PM Series Modbus meter |
ETHERNET | |
| Ethernet: Porty: | RJ-45 x 1, 10/100/1000 Based-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
Porty COM | |
| Porty COM: Porty: | COM 1: Reserved ,
COM 2: RS-232 (TxD, RxD, GND), non-isolated, Speed: 115200 bps max. ,
COM 3: RS-485 (Data+, Data-), non-isolated, Speed: 115200 bps max. ,
COM 4: RS-485 (Data+, Data-), 2500 VDC isolated, Speed: 115200 bps max. |
Power | |
| Power: Input Range: | 12 ~ 48 VDC |
| Power: Consumption: | 4.8 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 117 x 126 x 58 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
