Główne cechy
- Maksymalna prędkość komunikacji: 20 Mbps
- 32-kanałowe izolowane wyjścia cyfrowe
- Każda linia transmisji Motionnet: możliwość podłączenia do 64 modułów
- Izolacja ochronna: zasilanie, komunikacja, I/O
- Diagnostyka LED dla statusu komunikacji i I/O
- Wewnętrzna dioda swobodnego obiegu każdego wyjścia może być podłączona indywidualnie do różnych źródeł zasilania
- Wysoka zdolność zatapiania prądu (200 mA)
Wprowadzenie

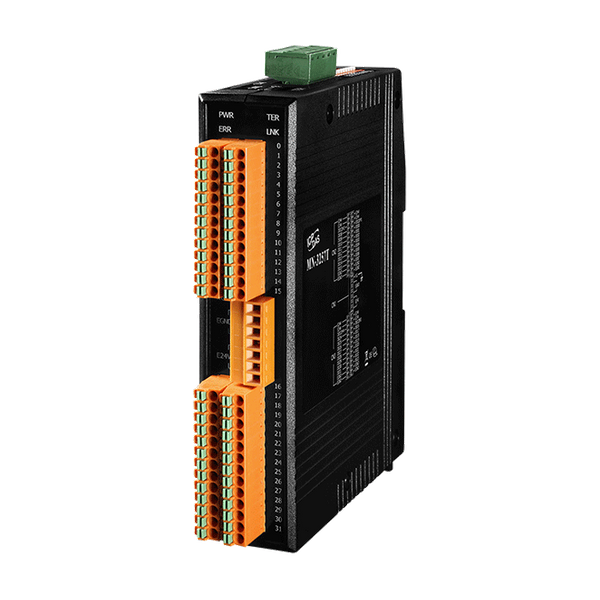

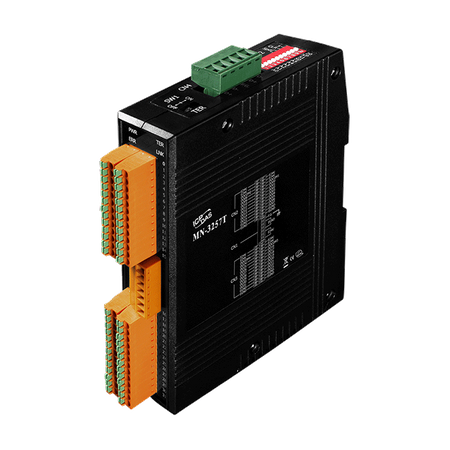

MN-3257T to urządzenie rozszerzające I/O dla systemów Motionnet, wyposażone w 32 izolowane kanały wyjść cyfrowych. Każda linia komunikacyjna Motionnet może być podłączona do maksymalnie 64 modułów, co pozwala na rozszerzenie I/O do 2048 kanałów wyjść. Czas komunikacji dla każdego MN-3257T wynosi 15,1 µs. Jeśli podłączonych jest 64 modułów, sygnały dla 2048 punktów na 64 modułach mogą być wysyłane i odbierane w ciągu 0,97 ms. Aktualizacja statusu I/O odbywa się automatycznie przez system Motionnet w stałych odstępach czasu, a ustawienie przerwań dla określonych punktów wejściowych, które klient chce monitorować, pomaga zapobiec marnowaniu czasu CPU na powtarzalne odpytywanie, gdy nie ma nic do zrobienia dla procesu wydawania. Wewnętrzne diody swobodnego obiegu każdego portu wyjściowego mogą być indywidualnie podłączone do różnych źródeł zasilania (każdy port składa się z 8 sygnałów I/O).
Parametry techniczne:
| Product Range: | I/O Module |
HARDWARE | |
| Hardware: Connector: | 13-pin pluggable terminal block x 4 |
Wskaźniki LED | |
| LED Indicators: Status: | Communication state (Link, Error) ,
Internal 3.3 V Power ,
Termination Resistor Switch ,
Input/Output state |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 32 |
| Wyjście cyfrowe: Typ: | Open Collector (Sink), ,
with internal flywheel diode |
| Wyjście cyfrowe: Napięcie obciążenia: | +30 VDC max. |
| Wyjście cyfrowe: Prąd obciążenia: | 200 mA max. for each channel |
| Wyjście cyfrowe: Izolacja: | 3000 Vrms |
Motionnet | |
| Motionnet: Communication Connectors: | 5-pin terminal block |
| Motionnet: Transfer Speed: | Selectable 2.5, 5, 10 or 20 Mbps ,
by DIP Switch. |
| Motionnet: Cyclic Time: | 15.1 μs per device (20 Mbps) |
Power | |
| Power: Input Range: | 24 VDC (1000 V isolated) |
| Power: Consumption: | 2 W Max. |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 31 mm x 140 mm x 126.6 mm |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60 °C |
| Environment: Storage Temperature: | -20 ~ +80°C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
