Główne cechy
- Wilgotne styki, cyfrowe wejścia typu źródło lub dren
- Wyjścia przekaźników PhotoMos
- Izolacja optyczna
- Bez iskier, bez odbić i bez hałasu przełączania
- Wszystkie kanały DI mogą być używane jako liczniki 16-bitowe
- Konfigurowalne wartości uruchomienia i wartości bezpieczne
- Podwójny watchdog
Wprowadzenie

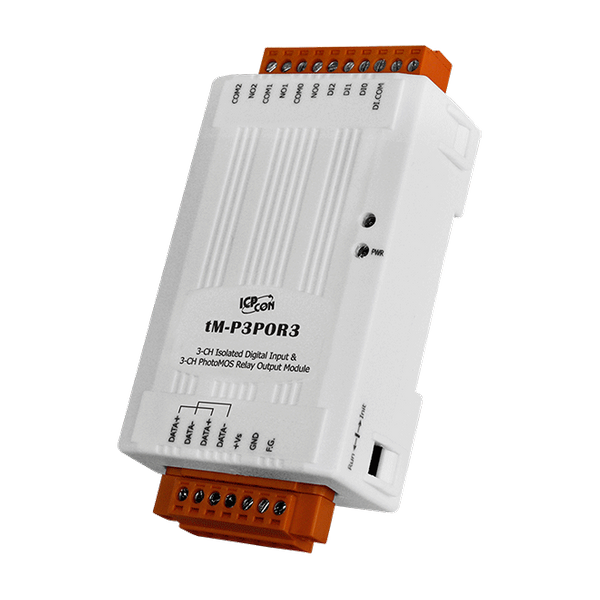

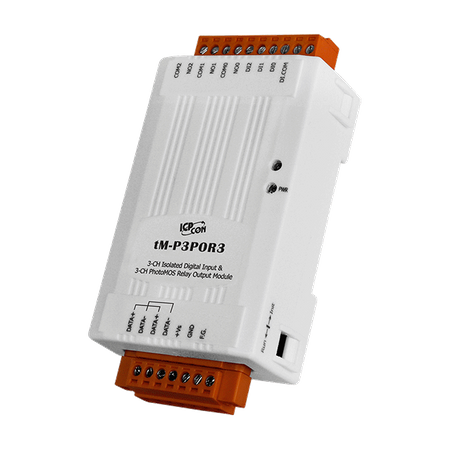

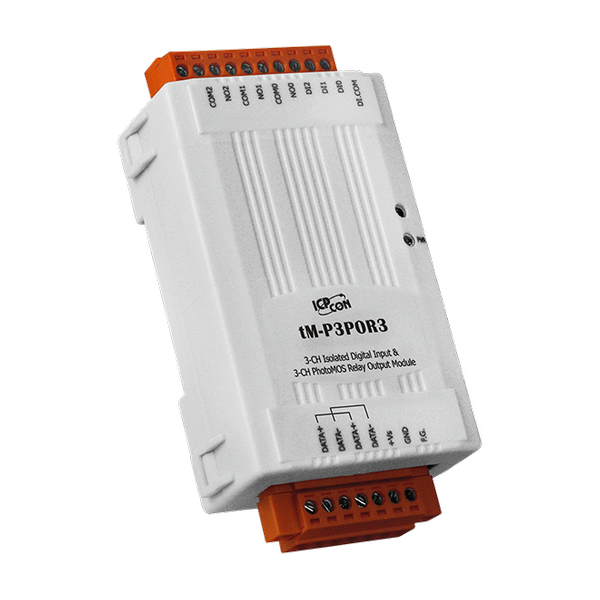

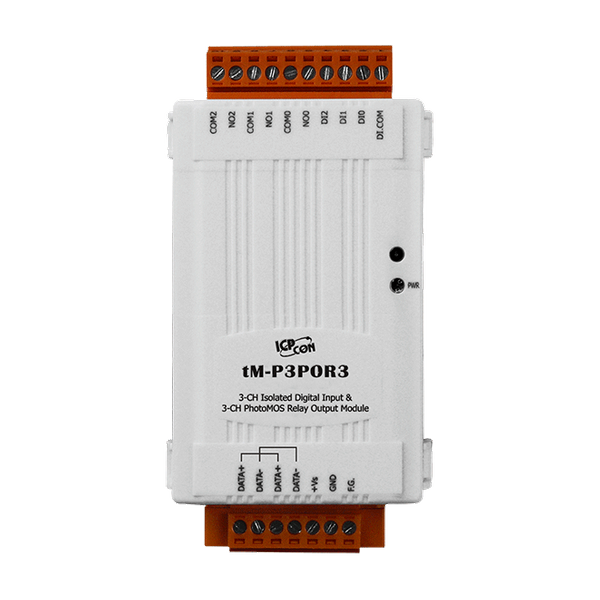

tM-P3POR3 zapewnia 3 cyfrowe kanały wejściowe i 3 kanały wyjściowe przekaźnika PhotoMOS, z których każdy charakteryzuje się izolacją optokoplerową. Wszystkie kanały wyjściowe to przekaźniki PhotoMOS, podczas gdy wejścia są oparte na połączeniu drutowym typu sink lub source. Wszystkie kanały wejściowe mogą być używane jako liczniki 16-bitowe. Istnieją opcje konfigurowania wartości uruchomienia i bezpiecznych wartości wyjść cyfrowych. Przekaźniki PhotoMOS zapewniają szybszy czas reakcji, większą wytrzymałość elektryczną i brak szpilek. Oferują również ochronę przed ESD do 4 kV oraz izolację między modułami o napięciu 3750 VDC.
Zastosowania
• Wszystkie rodzaje kontroli On/Off
• Automatyka przemysłowa
• Maszyny przemysłowe
• Automatyka budynkowa
• Systemy spożywcze i napojowe
• Produkcja półprzewodników
• Systemy sterowania
| Product Range: | tM series |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC for Digital Input ,
2000 VDC for PhotoMOS Relay Output |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 3 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +3.5 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | +1 VDC Max. |
| Digital Input/Counter: Max. Counts: | 65535 (16-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 KΩ, 0.66 W |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | 70 VDC |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 3 |
| Wyjście przekaźnikowe: Typ: | PhotoMOS Relay |
| Relay Output: Operate Time: | 5 ms Max. |
| Relay Output: Release Time: | 0.5 ms Max. |
| Relay Output: Electrical Endurance: | No Arcing, No Bounce, and No Switching Noise |
| Relay Output: Power on Value: | Programmable |
| Relay Output: Safe Value: | Programmable |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (O, 8, 1), (E, 8, 1) |
| COM Ports: Protocol: | DCON, Modbus RTU, Modbus ASCII |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 0.4 W Max. |
| Power: Powered from Terminal Block: | 10 ~ 30 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 52 x 98 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +75 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
